『GB T50104-2010』建筑制图标准

中华人民共和国国家标准

建筑制图标准

Standard for architectural drawings

GB/T 50104-2010

主编部门：中华人民共和国住房和城乡建设部
批准部门：中华人民共和国住房和城乡建设部
施行日期： 2 0 1 1 年 3 月 1 日

中华人民共和国住房和城乡建设部公告
第747号

关于发布国家标准《建筑制图标准》的公告

现批准《建筑制图标准》为国家标准，编号为GB/T 50104-2010，自2011年3月1日起实施。原《建筑制图标准》GB/T 50104-2001同时废止。
本标准由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部
二〇—〇年八月十八日

前 言

本标准是根据原建设部《关于印发<2007年工程建设标准规范制定、修订计划(第一批)>的通知》(建标[2007]125号)的要求，由中国建筑标准设计研究院会同有关单位，在《建筑制图标准》GB/T 50104-2001的基础上修订而成的。
本标准在修订过程中，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并广泛征求意见，最后经审查定稿。
本标准共分4章，主要技术内容包括：总则、一般规定、图例、图样画法。
本标准修订的主要内容是：
1.调整了线宽组合；
2.增加了需要索引的符号图样；
3.增加或修改了图例。
本标准由住房和城乡建设部负责管理，由中国建筑标准设计研究院负责具体技术内容的解释。执行过程中如有意见和建议，请寄送中国建筑标准设计研究院（地址：北京市海淀区首体南路9号主语国际2号楼，邮政编码：100048），以便修订时参考。
本标准主编单位、参编单位、主要起草人和主要审查人：
主编单位：中国建筑标准设计研究院
参编单位：中国建筑设计研究院
中国航空规划建设发展有限公司
华东建筑设计研究院有限公司
北京理正软件设计研究院有限公司
北京天正工程软件有限公司
主要起草人员：顾均 林琳 韩光宗 熊涛 沈朝晖 饶良修 张晔 范一飞 吴正 杨国平 林卫平
主要审查人员：何玉如 费麟 徐宇宾 白红卫 石定稷 苗茁 刘杰 王鹏 董静茹 寇九贵 胡纯炀 张同亿

1 总 则

1.0.1 为了使建筑专业、室内设计专业制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本标准。
1.0.2 本标准适用于下列制图方式绘制的图样：
1 手工制图；
2 计算机制图。
1.0.3 本标准适用于建筑专业和室内设计专业的下列工程制图：
1 新建、改建、扩建工程的各阶段设计图、竣工图；
2 原有建筑物、构筑物等的实测图；
3 通用设计图、标准设计图。

1.0.4 建筑专业、室内设计专业制图，除应符合本标准外，尚应符合国家现行有关标准的规定。

2 一般规定

2.1 图 线

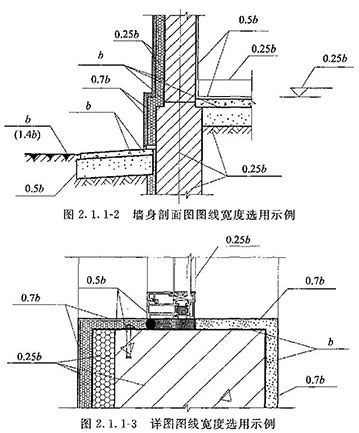

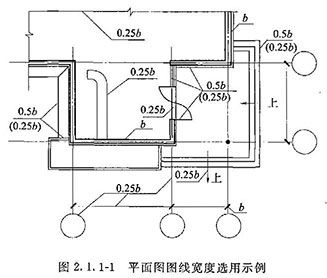

2.1.1 图线的宽度b，应根据图样的复杂程度和比例，并按现行国家标准《房屋建筑制图统一标准》GB/T 50001的有关规定选用图(2.1.1-1)～图(2.1.1-3)。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b:0.25b。

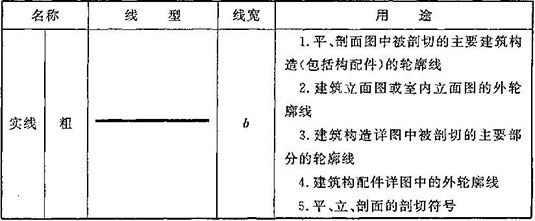

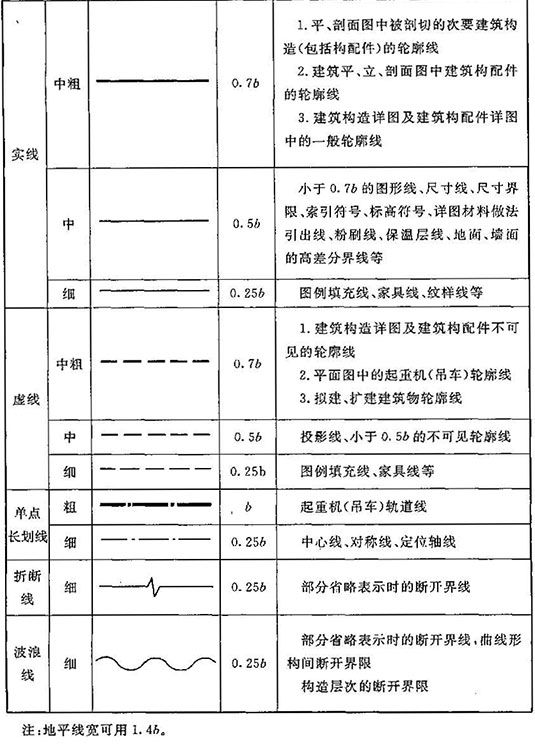

2.1.2 建筑专业、室内设计专业制图采用的各种图线，应符合表2.1.2的规定。

表2.1.2 图线

2 一般规定

2.1 图 线

2.1.1 图线的宽度b，应根据图样的复杂程度和比例，并按现行国家标准《房屋建筑制图统一标准》GB/T 50001的有关规定选用图(2.1.1-1)～图(2.1.1-3)。绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b:0.25b。

2.1.2 建筑专业、室内设计专业制图采用的各种图线，应符合表2.1.2的规定。

表2.1.2 图线

2.2 比 例

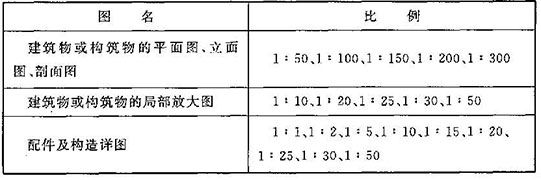

2.2.1 建筑专业、室内设计专业制图选用的各种比例，宜符合表2.2.1的规定。

表2.2.1 比 例

3 图 例

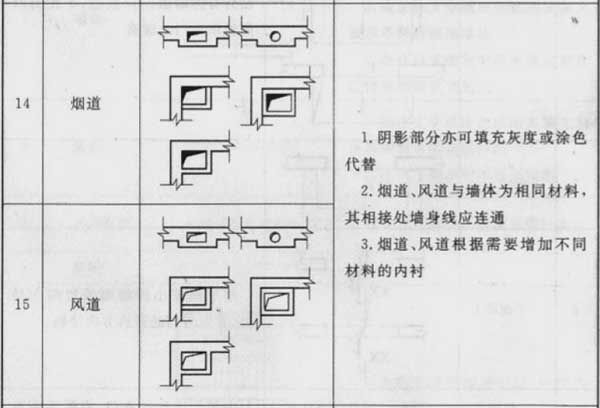

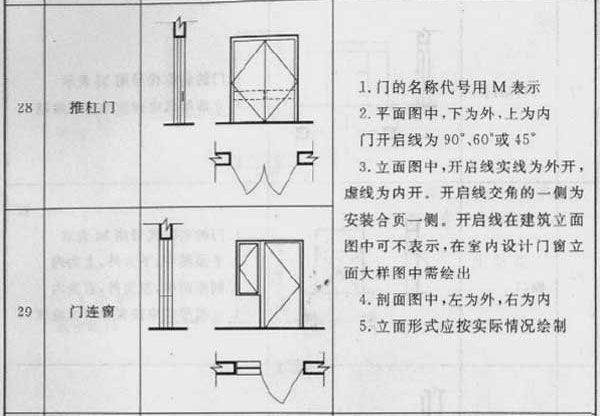

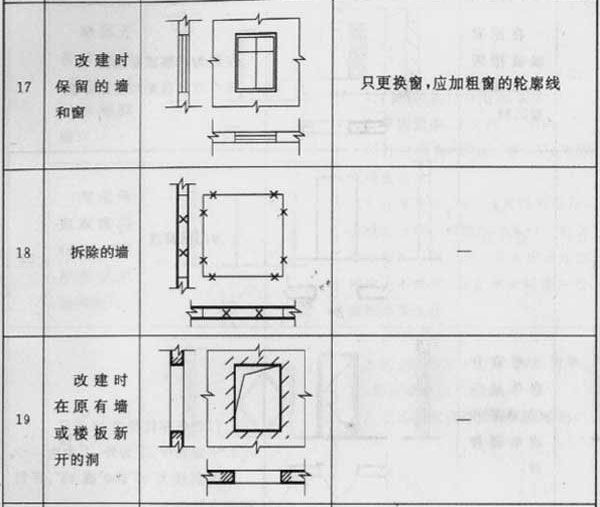

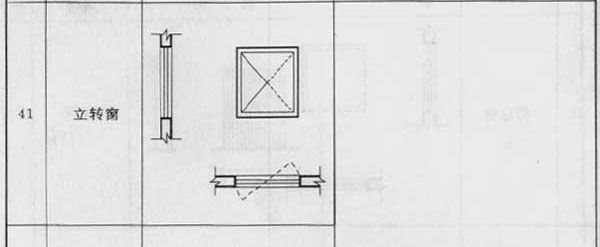

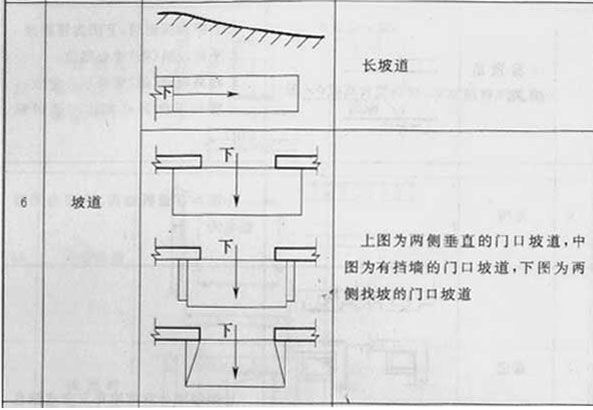

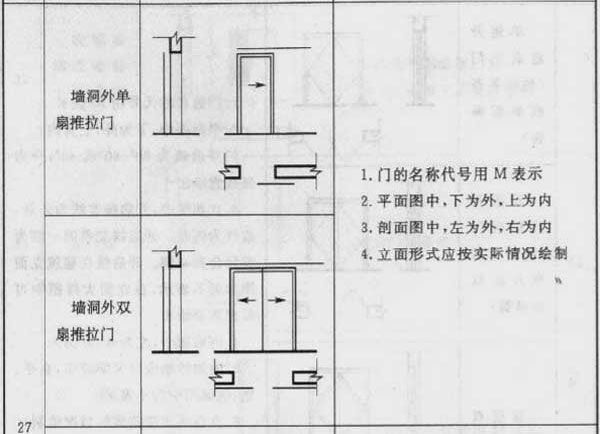

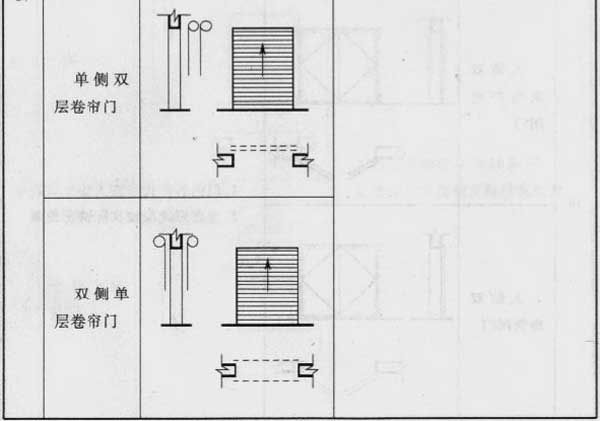

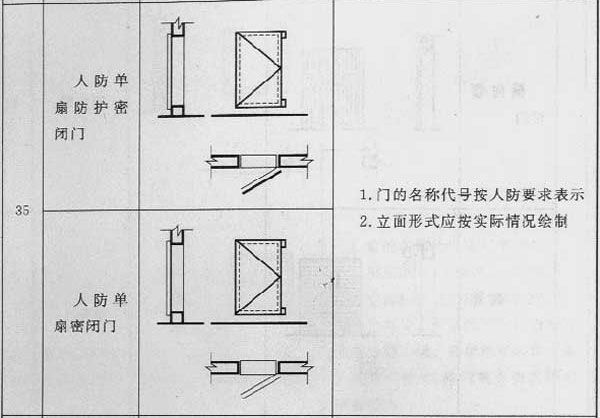

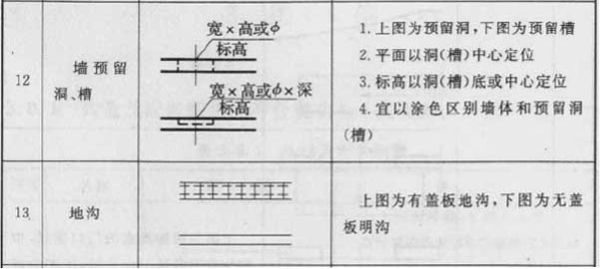

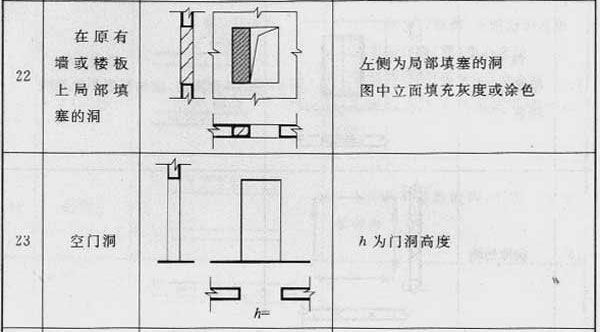

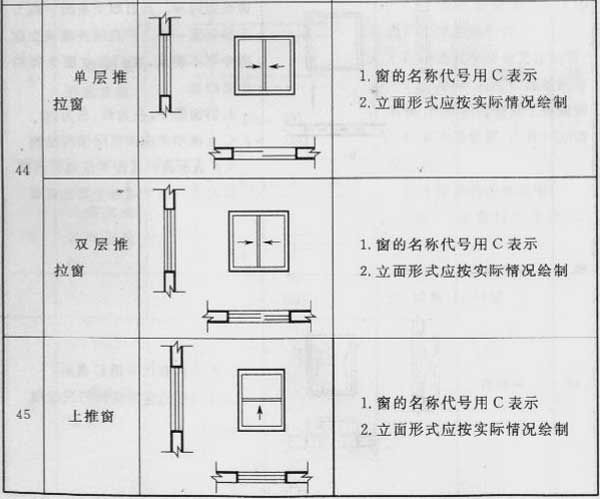

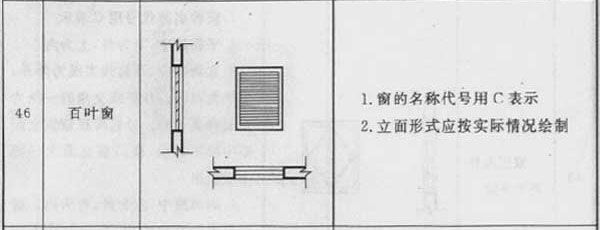

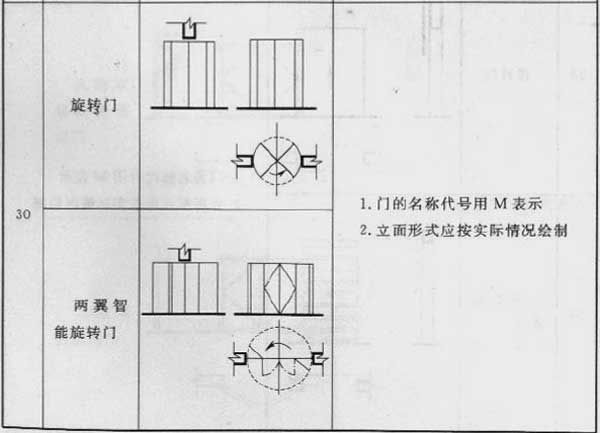

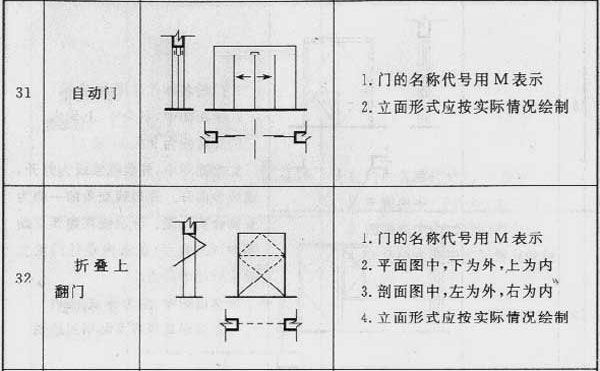

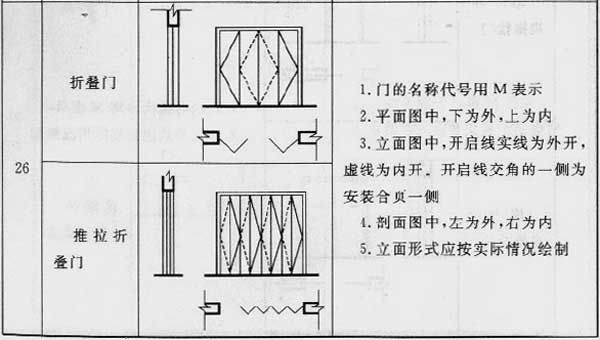

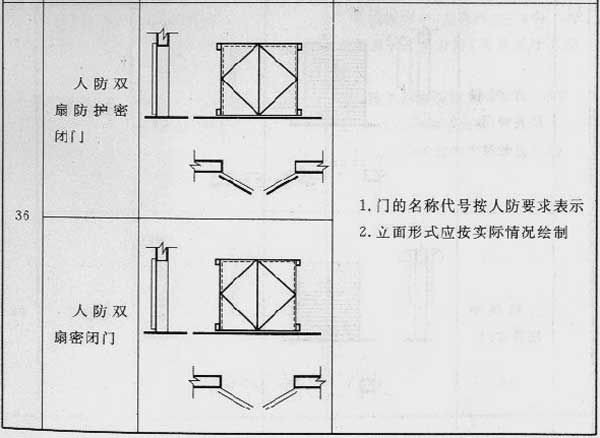

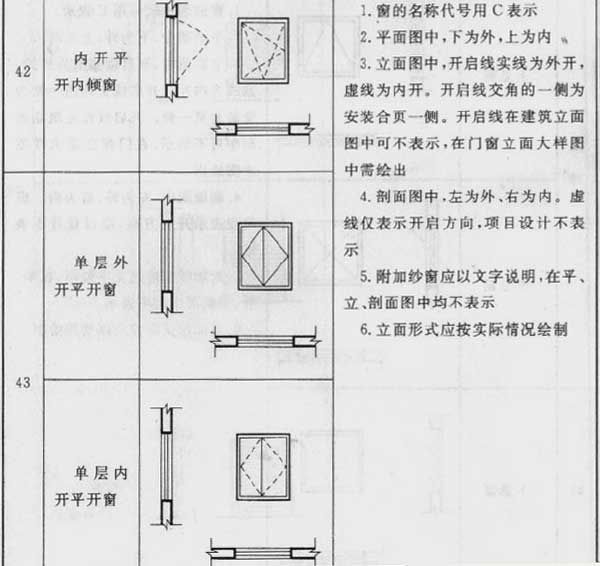

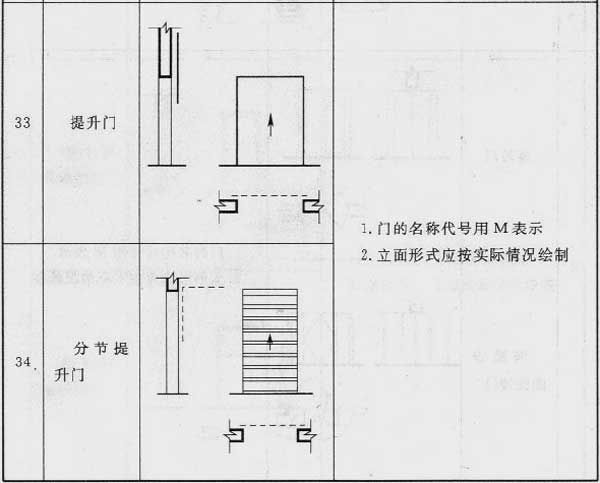

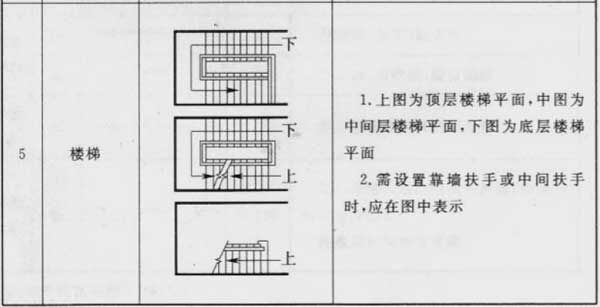

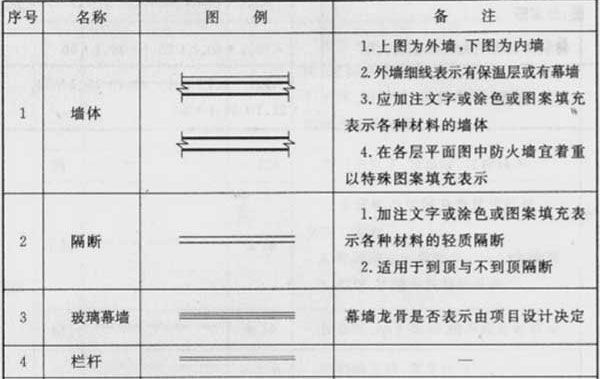

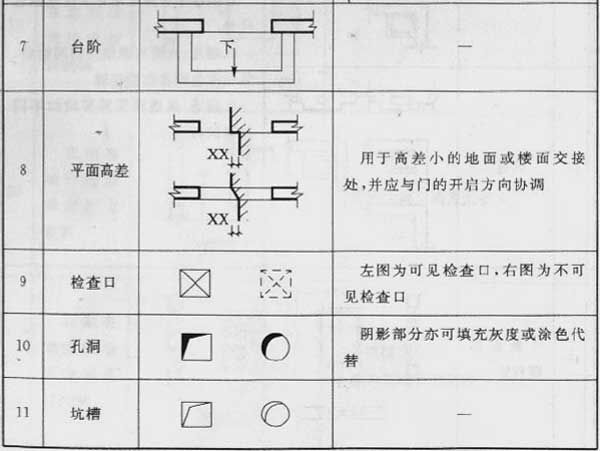

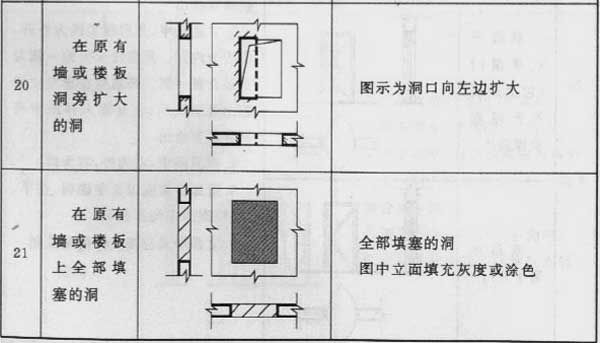

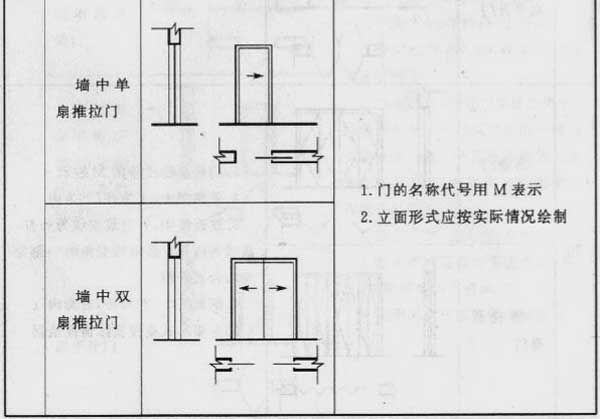

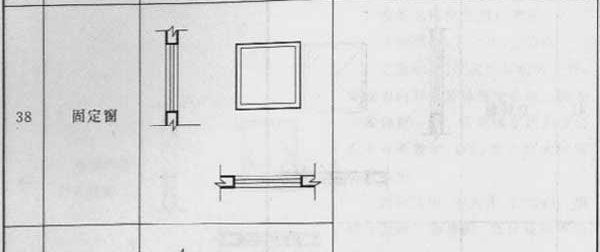

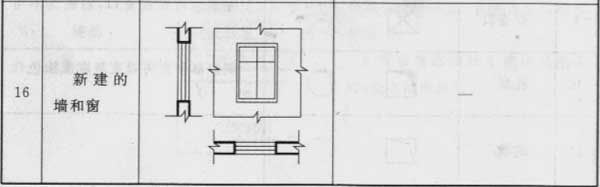

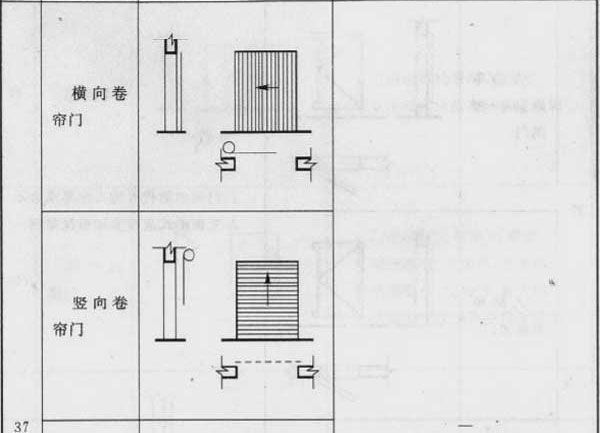

3.0.1 构造及配件图例应符合表3.0.1的规定。

表3.0.1 构造及配件图例

3.0.2 水平及垂直运输装置图例应符合表3.0.2的规定。

表3.0.2 水平及垂直运输装置图例

4 图样画法

4.1 平 面 图

4.1.1 平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。

4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。

4.1.4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视，屋顶平面图应在屋面以上俯视， 图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分时，应采用虚线绘制。

4.1.5 建筑物平面图应注写房间的名称或编号。编号应注写在直径为6mm细实线绘制的圆圈内，并应在同张图纸上列出房间名称表。

4.1.6 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。各区应分别用大写拉丁字母编号。在组合示意图中需提示的分区，应采用阴影线或填充的方式表示。

4.1.7 顶棚平面图宜采用镜像投影法绘制。

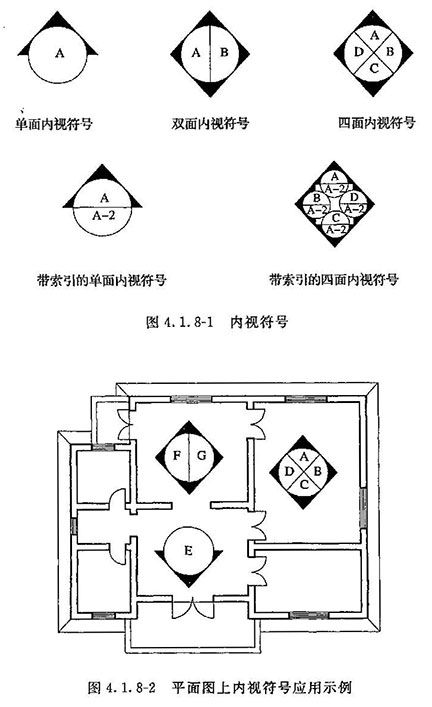

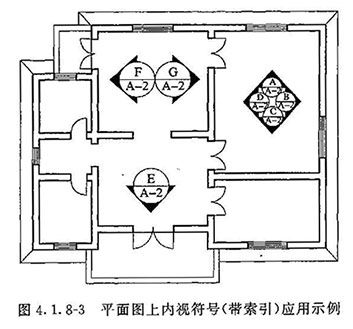

4.1.8 室内立面图的内视符号(图4.1.8-1)应注明在平面图上的视点位置、方向及立面编号(图4.1.8-2，4.1.8-3)。符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm～12mm。立面编号宜用拉丁字母或阿拉伯数字。

4 图样画法

4.1 平 面 图

4.1.1 平面图的方向宜与总图方向一致。平面图的长边宜与横式幅面图纸的长边一致。

4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置。

4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。

4.1.4 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视，屋顶平面图应在屋面以上俯视， 图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分时，应采用虚线绘制。

4.1.5 建筑物平面图应注写房间的名称或编号。编号应注写在直径为6mm细实线绘制的圆圈内，并应在同张图纸上列出房间名称表。

4.1.6 平面较大的建筑物，可分区绘制平面图，但每张平面图均应绘制组合示意图。各区应分别用大写拉丁字母编号。在组合示意图中需提示的分区，应采用阴影线或填充的方式表示。

4.1.7 顶棚平面图宜采用镜像投影法绘制。

4.1.8 室内立面图的内视符号(图4.1.8-1)应注明在平面图上的视点位置、方向及立面编号(图4.1.8-2，4.1.8-3)。符号中的圆圈应用细实线绘制，可根据图面比例圆圈直径选择8mm～12mm。立面编号宜用拉丁字母或阿拉伯数字。

4.2 立 面 图

4.2.1 各种立面图应按正投影法绘制。

4.2.2 建筑立面图应包括投影方向可见的建筑外轮廓线和墙面线脚、构配件、墙面做法及必要的尺寸和标高等。

4.2.3 室内立面图应包括投影方向可见的室内轮廓线和装修构造、门窗、构配件、墙面做法、固定家具、灯具、必要的尺寸和标高及需要表达的非固定家具、灯具、装饰物件等。室内立面图的顶棚轮廓线，可根据具体情况只表达吊平顶或同时表达吊平顶及结构顶棚。

4.2.4 平面形状曲折的建筑物，可绘制展开立面图、展开室内立面图。圆形或多边形平面的建筑物，可分段展开绘制立面图、室内立面图，但均应在图名后加注“展开”二字。

4.2.5 较简单的对称式建筑物或对称的构配件等，在不影响构造处理和施工的情况下，立面图可绘制一半，并应在对称轴线处画对称符号。

4.2.6 在建筑物立面图上，相同的门窗、阳台、外檐装修、构造做法等可在局部重点表示，并应绘出其完整图形，其余部分可只画轮廓线。

4.2.7 在建筑物立面图上，外墙表面分格线应表示清楚。应用文字说明各部位所用面材及色彩。

4.2.8 有定位轴线的建筑物，宜根据两端定位轴线号编注立面图名称。无定位轴线的建筑物可按平面图各面的朝向确定名称。

4.2.9 建筑物室内立面图的名称，应根据平面图中内视符号的编号或字母确定。

4.3 剖 面 图

4.3.1 剖面图的剖切部位，应根据图纸的用途或设计深度，在平面图上选择能反映全貌、构造特征以及有代表性的部位剖切。

4.3.2 各种剖面图应按正投影法绘制。

4.3.3 建筑剖面图内应包括剖切面和投影方向可见的建筑构造、构配件以及必要的尺寸、标高等。

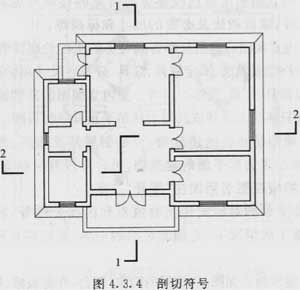

4.3.4 剖切符号可用阿拉伯数字、罗马数字或拉丁字母编号(图4.3.4)。

4.3.5 画室内立面时，相应部位的墙体、楼地面的剖切面宜绘出。必要时，占空间较大的设备管线、灯具等的剖切面，亦应在图纸上绘出。

4.4 其他规定

4.4.1 指北针应绘在建筑物±0.000标高的平面图上，并应放在明显位置，所指的方向应与总图一致。

4.4.2 零配件详图与构造详图，宜按直接正投影法绘制。

4.4.3 零配件外形或局部构造的立体图，宜按现行国家标准《房屋建筑制图统一标准》GB/T 50001的有关规定绘制。

4.4.4 不同比例的平面图、剖面图，其抹灰层、楼地面、材料图例的省略画法，应符合下列规定：
1 比例大于1:50的平面图、剖面图，应画出抹灰层、保温隔热层等与楼地面、屋面的面层线，并宜画出材料图例；
2 比例等于1:50的平面图、剖面图，剖面图宜画出楼地面、屋面的面层线，宜绘出保温隔热层，抹灰层的面层线应根据需要确定；
3 比例小于1:50的平面图、剖面图，可不画出抹灰层，但剖面图宜画出楼地面、屋面的面层线；
4 比例为1:100～1:200的平面图、剖面图，可画简化的材料图例，但剖面图宜画出楼地面、屋面的面层线；
5 比例小于1:200的平面图、剖面图，可不画材料图例，剖面图的楼地面、屋面的面层线可不画出。

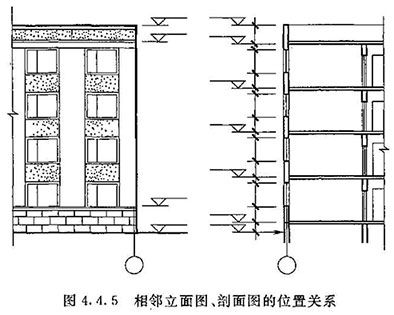

4.4.5 相邻的立面图或剖面图，宜绘制在同一水平线上，图内相互有关的尺寸及标高，宜标注在同一竖线上(图4.4.5)。

4.5 尺寸标注

4.5.1 尺寸可分为总尺寸、定位尺寸和细部尺寸。绘图时，应根据设计深度和图纸用途确定所需注写的尺寸。

4.5.2 建筑物平面、立面、剖面图，宜标注室内外地坪、楼地面、地下层地面、阳台、平台、檐口、层脊、女儿墙、雨棚、门、窗、台阶等处的标高。平屋面等不易标明建筑标高的部位可标注结构标高，应进行说明。结构找坡的平屋面，屋面标高可标注在结构板面最低点，并注明找坡坡度。有屋架的屋面，应标注屋架下弦搁置点或柱顶标高。有起重机的厂房剖面图应标注轨顶标高、屋架下弦杆件下边缘或屋面梁底、板底标高。梁式悬挂起重机宜标出轨距尺寸，并应以米(m)计。

4.5.3 楼地面、地下层地面、阳台、平台、檐口、屋脊、女儿墙、台阶等处的高度尺寸及标高，宜按下列规定注写：
1 平面图及其详图应注写完成面标高；
2 立面图、剖面图及其详图应注写完成面标高及高度方向的尺寸；
3 其余部分应注写毛面尺寸及标高；
4 标注建筑平面图各部位的定位尺寸时，应注写与其最邻近的轴线间的尺寸；标注建筑剖面各部位的定位尺寸时，应注写其所在层次内的尺寸；

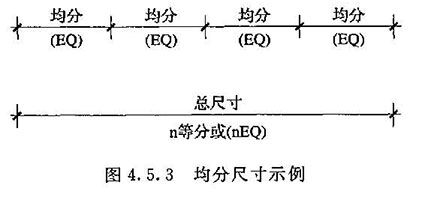

5 设计图中连续重复的构配件等，当不易标明定位尺寸时，可在总尺寸的控制下，定位尺寸不用数值而用“均分”或“EQ”字样表示(图4.5.3）。

本标准用词说明

1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
1)表示很严格，非这样做不可的：
正面词采用“必须”，反面词采用“严禁”；
2)表示严格，在正常情况下均应这样做的：
正面词采用“应”，反面词采用“不应”或“不得”；
3)表示允许稍有选择，在条件许可时首先应这样做的：
正面词采用“宜”，反面词采用“不宜”，
4)表示有选择，在一定条件下可以这样做的，采用“可”。

2 本标准中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

引用标准名录

《技术制图——字体》GB/T 14691
《房屋建筑制图统一标准》GB/T 50001

中华人民共和国国家标准

建筑制图标准

GB/T 50104-2010

条文说明

修订说明

《建筑制图标准》GB/T 50104-2010，经住房和城乡建设部2010年8月18日以第747号公告批准发布。
本标准是在《建筑制图标准》GB/T 50104-2001的基础上修订而成，上一版的主编单位是中国建筑标准设计研究院，参编单位是中国航空工业规划设计院，主要起草人员是顾均、曹声飞。
本标准修订的主要技术内容是：1.调整了线宽组合；2.增加了需要索引的符号图样；3.增加或修改了图例。
本标准修订过程中，编制组进行了深入调查研究，总结实践经验，认真分析了有关资料及数据，参考了有关国际标准。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行条文规定，《建筑制图标准》编制组按章、节、条顺序编制了本标准的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明。但是，本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握标准规定的参考。

1 总 则

1.0.1 本标准是在《建筑制图标准》GB/T 50104-2001(以下称原标准)基础上进行修编与补充，适用于建筑专业和室内设计专业。

2 一般规定
2.1 图 线

2.1.1 根据此次同时修订的《房屋建筑制图统一标准》GB/T 50001的规定，线宽组合有所改动，但非强制性条款。

3 图 例

3.0.1 增加或修改了构造及配件图例。

3.0.2 增加或修改了水平及垂直运输装置图例。

4 图样画法

4.1 平 面 图

4.1.8 根据室内设计在平面中标明所视立面的常用制图方式，在实际运用中，有时由于立面较多，为对照查找便利起见，通常立面编号还需加索引号。本标准增加了内视符号需要索引的图例，规定其画法和用法，并做示例。其他情况如：相邻90°的两个方向、三个方向，可用多个单面内视符号或一个四面内视符号表示，此时四面内视符号中的四个编号格内，设计人可在要表示的方向格内注写两个或三个编号，其余为空格即可。内饰符号也可用于表示建筑内庭院立面。

4 图样画法

4.1 平 面 图

4.1.8 根据室内设计在平面中标明所视立面的常用制图方式，在实际运用中，有时由于立面较多，为对照查找便利起见，通常立面编号还需加索引号。本标准增加了内视符号需要索引的图例，规定其画法和用法，并做示例。其他情况如：相邻90°的两个方向、三个方向，可用多个单面内视符号或一个四面内视符号表示，此时四面内视符号中的四个编号格内，设计人可在要表示的方向格内注写两个或三个编号，其余为空格即可。内饰符号也可用于表示建筑内庭院立面。

4.2 立 面 图

4.2.8 立面图根据平面中两端定位轴线号编注立面图名称如：①～⑩立面图、立面图。

4.2.9 室内立面图根据平面中内视符号的编号或字母确定名称如：①立面图、立面图。

4.5 尺寸标注

4.5.1 根据设计中对各种尺寸的应用，归纳为总尺寸、定位尺寸、细部尺寸三种，并定义：
总尺寸——建筑物外轮廓尺寸，若干定位尺寸之和。
定位尺寸——轴线尺寸；建筑物构配件如：墙体、门、窗、洞口洁具等，相应于轴线或其他构配件确定位置的尺寸。
细部尺寸——建筑物构配件的详细尺寸。

4.5.3 对本条第3款说明如下：
3 所谓毛面尺寸及标高是指非建筑完成面尺寸及标高，如平面图中标注的墙体厚度尺寸，板底、梁底标高。
