中华人民共和国国家标准

电动机能效限定值及能效等级

Minimum allowable values of energy efficiency and values of efficiency grades for motors

GB 18613-2020

发布日期：2020-05-29

实施日期：2021-06-01

发布部门：国家市场监督管理总局、国家标准化管理委员会

前言

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GB 18613-2012《中小型三相异步电动机能效限定值及能效等级》和GB 25958-2010《小功率电动机能效限定值及能效等级》。与GB 18613-2012和GB 25958-2010相比，除编辑性修改外主要技术变化如下：

——修改了标准的适用范围（见第1章，GB 18613-2012的第1章和GB 25958-2010的第1章）；

——删除了电动机目标能效限定值、电动机节能评价值（见GB 18613-2012的3.2、3.3）；

——提高了对三相异步电动机能效限定值要求（见表1，GB 18613-2012的表1和GB 25958-2010的表1）；

——增加了8极三相异步电动机能效等级（见表1）；

——提高了对电容起动、电容运转、双值电容异步电动机能效指标要求（见表2、表3、表4）；

——删除了房间空调器风扇电动机能效指标要求（见GB 25958-2010的表5）；

——增加了空调器风扇用电容运转电动机、空调器风扇用无刷直流电动机能效指标要求（见表5、表6）；

——删除了小功率电动机目标限定值、节能评价值的技术要求（见GB 25958-2010的4.4、4.5）；

——删除了单相、三相小功率电动机120W能效等级要求（见表1、表2、表3，GB 25958-2010的表1、表2、表3）；

——增加了空调器风扇用电容运转电动机、空调器风扇用无刷直流电动机测试方法要求（见第6章）；

——修改了测试方法要求（见第6章，GB 25958-2010的第6章和GB 18613-2012的第6章）。

本标准由国家标准化管理委员会提出并归口。

本标准起草单位：中国标准化研究院、上海电器科学研究所（集团）有限公司、中国电器科学研究院股份有限公司、威凯检测技术有限公司、上海电器设备检测所有限公司、佳木斯电机股份有限公司、上海电机系统节能工程技术研究中心有限公司、卧龙电气南阳防爆集团股份有限公司、河北电机股份有限公司、安徽皖南电机股份有限公司、上海ABB电机有限公司、江苏大中电机股份有限公司、山东华力电机集团股份有限公司、西门子电机（中国）有限公司、SEW-电机（苏州）有限公司、住友重机械减速机（中国）有限公司、上海海关机电产品检测技术中心、福建省产品质量检验研究院、珠海凯邦电机制造有限公司、杭州江潮电机有限公司、杭州松下马达有限公司、中达电机股份有限公司、日静减速机制造（常州）有限公司、美国国际铜专业协会上海代表处、云南铜业压铸科技有限公司、泛仕达机电股份有限公司、北京智工场物联科技有限公司、中认尚动（上海）检测技术有限公司、琦星智能科技股份有限公司、嘉兴威凯检测技术有限公司、上海市能效中心、山东省产品质量检验研究院、雷勃电气（无锡）有限公司。

本标准主要起草人：刘韧、陈伟华、张传甲、严蓓兰、李秀英、伍云山、常颜芹、孙跃、王庆东、孙保启、张伟、王荷芬、李红军、张运哲、李梦林、李明、李子琦、王克光、张红仙、陈东锁、刘海新、兰玉华、梁冠贤、强雄、宋松林、徐国长、吴文俊、陈海红、李林、王根、梁栋、杨旭、姚磊、余钊、周胜、刘鸣涛、周玮杰、孙宝石、陈理、秦宏波、王中航、卢金铎。

本标准所代替标准的历次版本发布情况为：

——GB 18613-2002、GB 18613-2006、GB 18613-2012；

——GB 25958-2010。

本标准规定了三相异步电动机、单相异步电动机、空调器风扇用电动机的能效等级、能效限定值和试验方法。

本标准适用于额定电压1000V以下，50Hz三相交流电源供电，额定功率在120W～1000kW范围内，极数为2极、4极、6极和8极，单速封闭自扇冷式、N设计、连续工作制的一般用途电动机或一般用途防爆电动机。还适用于690V及以下的电压和50Hz交流电源供电的电容起动异步电动机（120W～3700W）、电容运转异步电动机（120W～2200W）、双值电容异步电动机（250W～3700W）等一般用途电动机，以及空调器风扇用电容运转电动机（10W～1100W）和空调器风扇用无刷直流电动机（10W～1100W）。

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 755-2019 旋转电机 定额和性能

GB/T 1032 三相异步电动机试验方法

GB/T 5171.1-2014 小功率电动机 第1部分：通用技术条件

GB/T 5171.21 小功率电动机 第21部分：通用试验方法

下列术语和定义适用于本文件。

在标准规定的测试条件下，允许电动机效率的最低标准值。

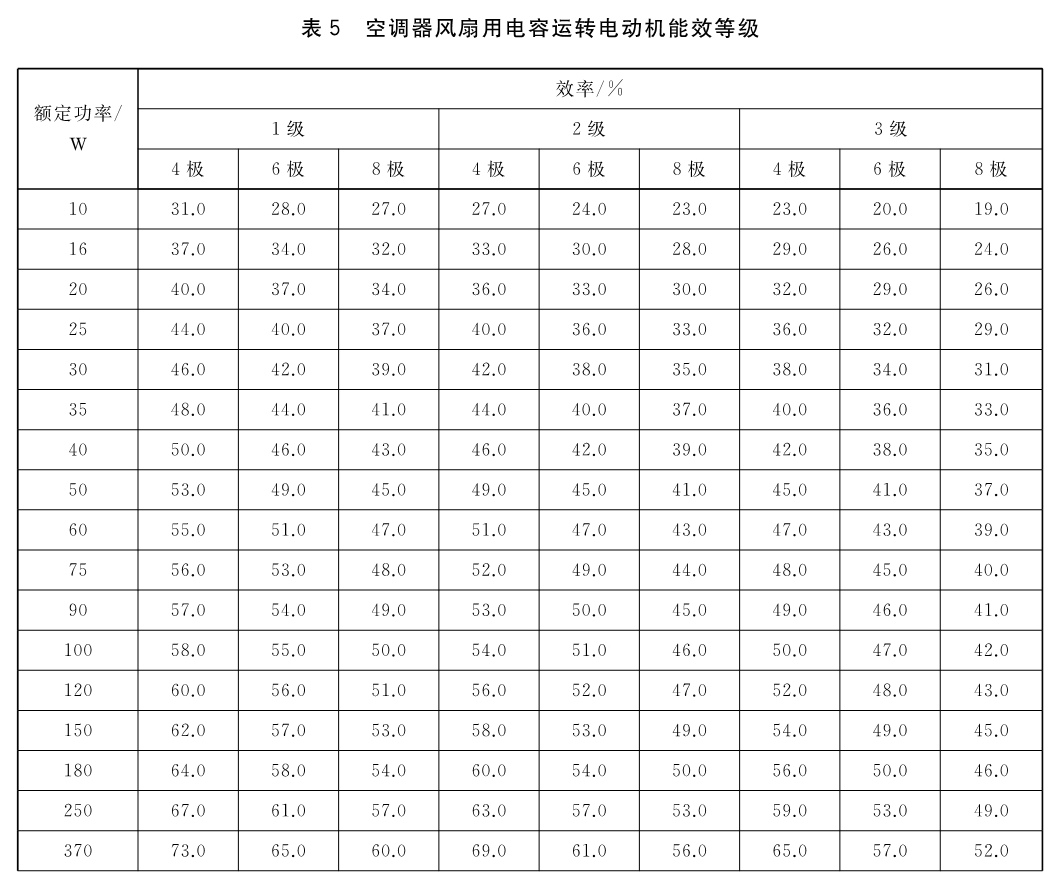

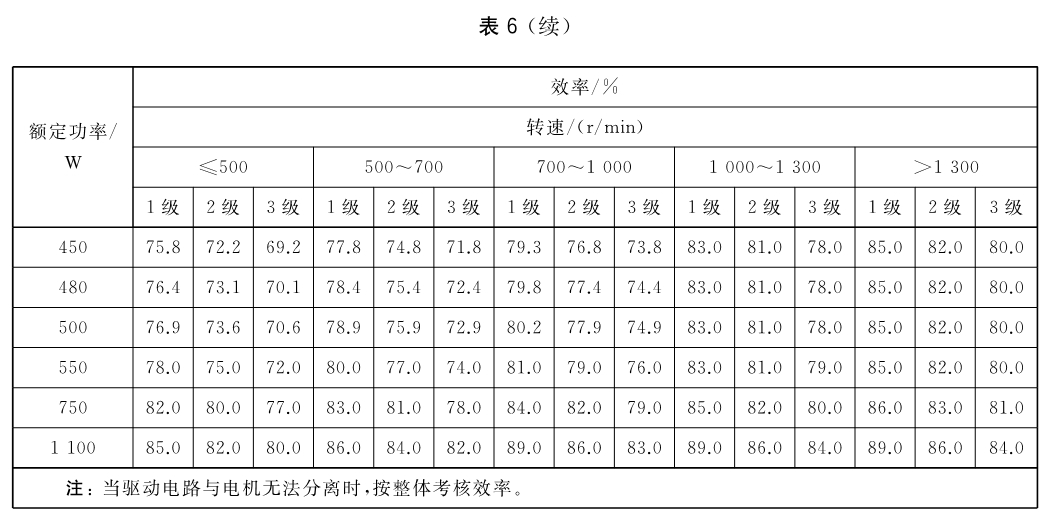

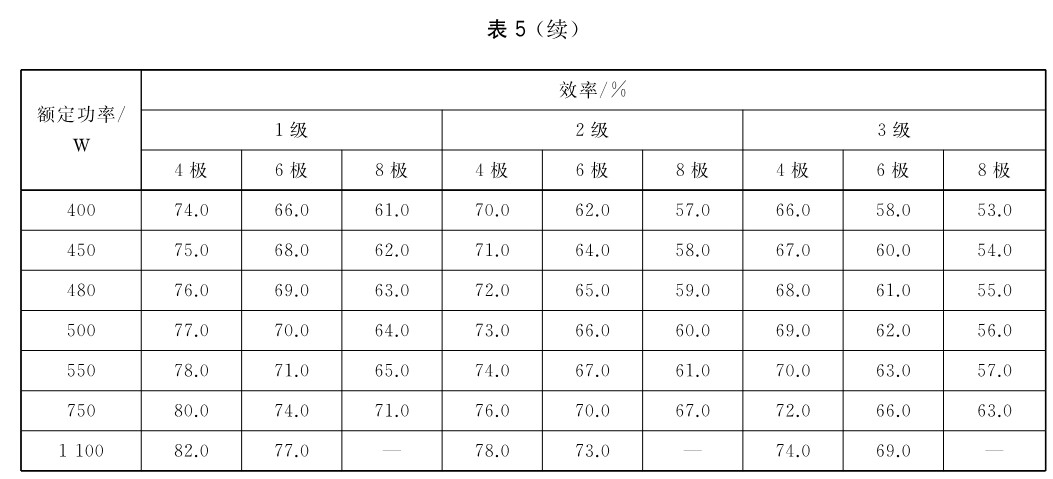

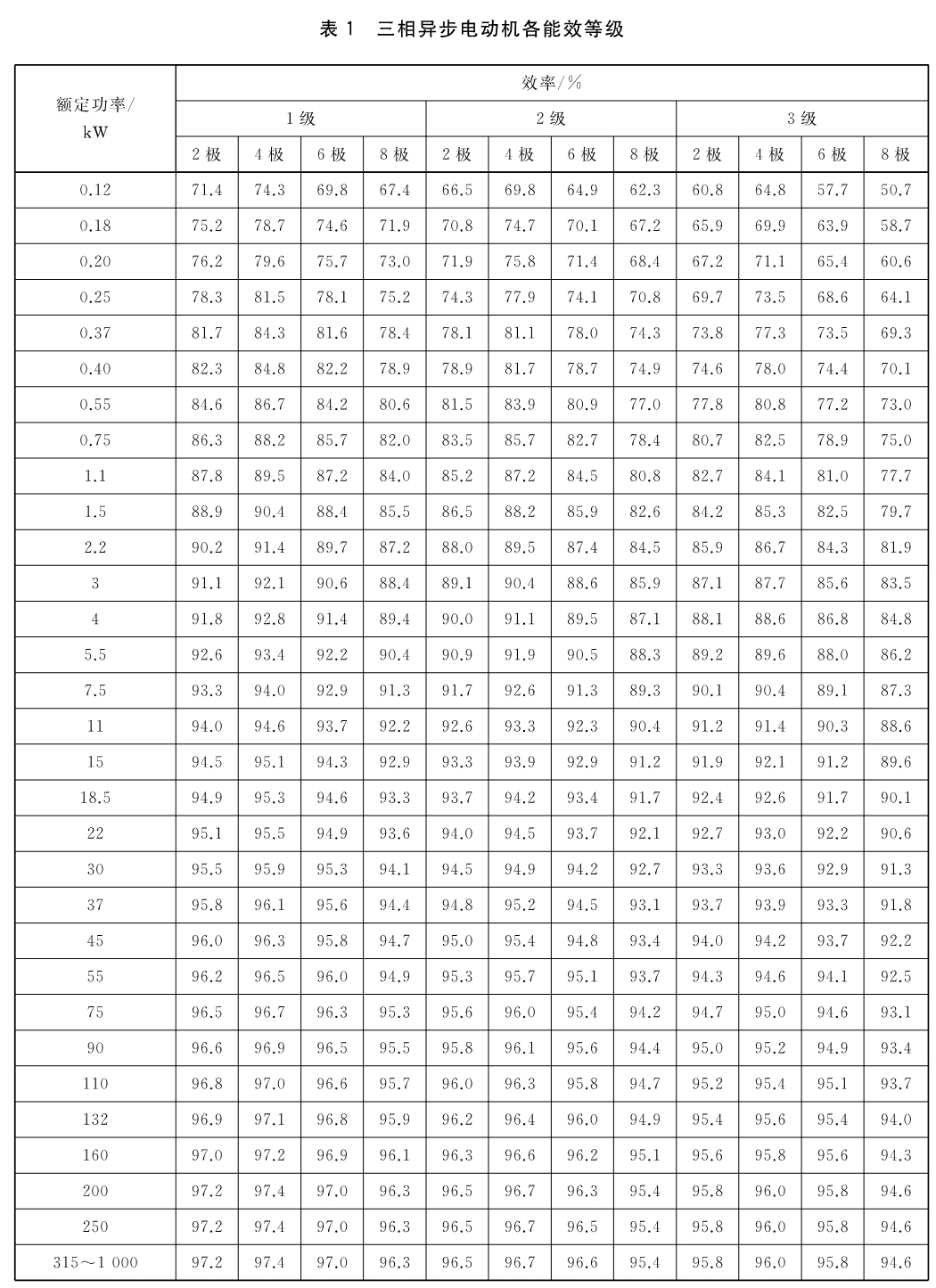

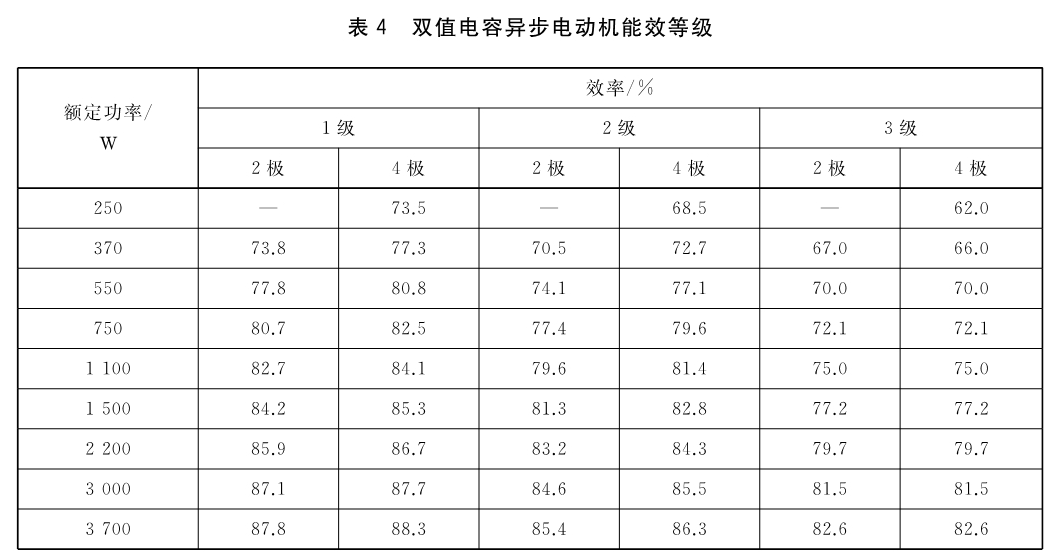

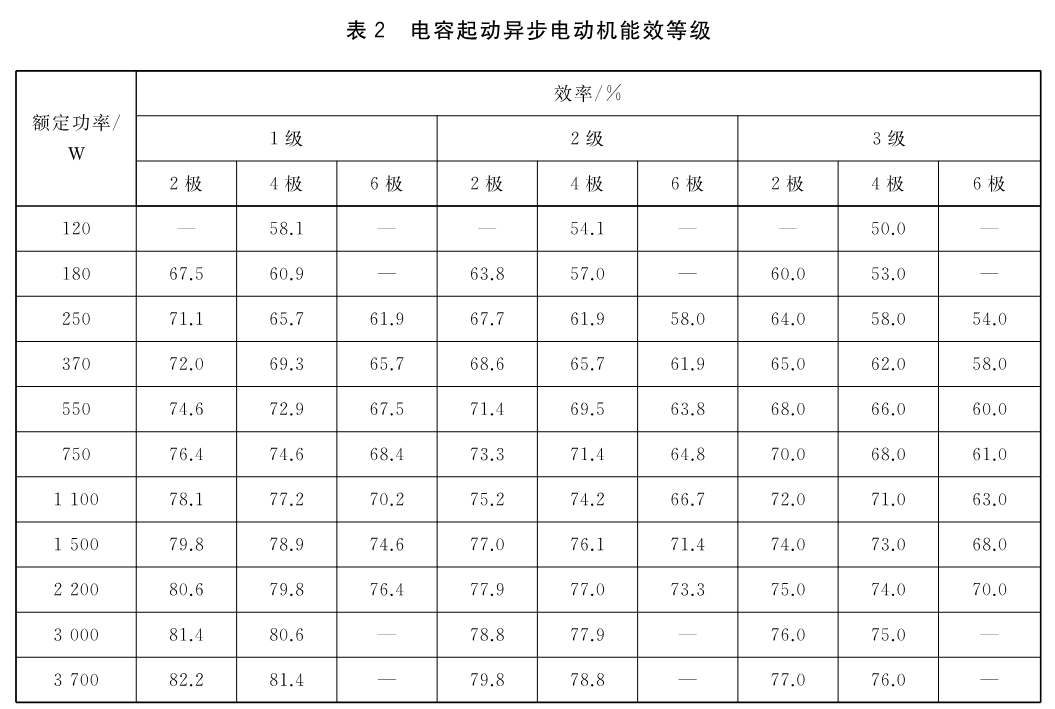

电动机能效等级分为3级。其中1级能效最高。各等级电动机在额定输出功率下的实测效率应不低于表1～表6的规定。各等级电动机在额定输出功率下的实测效率容差应符合GB/T 755-2019的表21、GB/T 5171.1-2014的表18及相应产品标准的规定。表中未列出额定功率值的电动机，其效率可用线性插值法确定。

电动机的一般性能、安全性能、防爆性能以及噪声和振动要求应分别符合相关标准。

各等级电动机在额定输出功率下的实测效率应不低于表1～表6中3级的规定。

对于三相异步电动机，按照GB/T 1032中的B法——测量输入-输出功率的损耗分析法测量效率。

对于单相异步电动机，按照GB/T 5171.21中的直接法测量效率。

对于空调器风扇用电容运转电动机和空调器风扇用无刷直流电动机，按照GB/T 5171.21中的直接法测量效率，额定转速应选取铭牌标称最高转速。
