中华人民共和国国家标准

淋浴器水效限定值及水效等级

Minimum allowable values of water efficiency and water efficiency grades for showers

GB 28378-2019

发布日期：2019-12-31

实施日期：2020-07-01

发布部门：国家市场监督管理总局、国家标准化管理委员会

前言

本标准按照GB/T 1.1-2009给出的规则起草。

本标准代替GB 28378-2012《淋浴器用水效率限定值及用水效率等级》，与GB 28378-2012相比，

主要技术变化如下：

——修改了标准的范围；

——修改了部分术语和定义；

——修改了基本要求；

——增加了喷射力要求；

——修改了淋浴器水效等级指标；

——修改了流量均匀性指标。

本标准由国家标准化管理委员会、中华人民共和国国家发展和改革委员会资源节约和环境保护司提出。

本标准由国家标准化管理委员会归口。

本标准起草单位：九牧厨卫股份有限公司、中国标准化研究院、广州蒙娜丽莎卫浴股份有限公司、广东乐华家居有限责任公司、国家排灌及节水设备产品质量监督检验中心、厦门水蜻蜓卫浴科技有限公司、安徽省产品质量监督检验研究院、广东华艺卫浴实业有限公司、恒洁卫浴集团有限公司、泉州联创厨卫有限公司、佛山市家家卫浴有限公司、青岛经济技术开发区海尔热水器有限公司、佛山东鹏洁具股份有限公司、汉斯格雅卫浴产品（上海）有限公司、厦门松霖科技股份有限公司、广东伟祥卫浴实业有限公司、开平市汉玛克卫浴有限公司、台州申琥洁具股份有限公司、银超卫浴科技有限公司、广东康纳卫浴科技有限公司、广东统用设备有限公司、广东创潮流瑜格科技有限公司、浙江省家具与五金研究所、佛山市质量计量监督检测中心、中国质量认证中心、中国建材检验认证集团（陕西）有限公司。

本标准主要起草人：朱双四、白雪、张帆、林晓伟、方华明、朱雪丹、谢晓军、蔡榕、丁伟刚、丁言飞、谢岳荣、李红顺、刘川、周华强、蔡雨冬、曾天生、雷霆、刘志强、陈世清、袁庆、黄远方、丁作昊、韩远洋、阮伟光、李建海、郑红波、黄银超、陈淑定、姜从高、邱陶辉、邵争辉、朱一军、黄金飞、赖燕玲、吴昭辉、袁良月、黄晓燕、尹君。

本标准于2012年4月首次发布，本次为第一次修订。

本标准规定了淋浴器的水效等级、技术要求和试验方法。

本标准适用于安装在建筑物内的冷、热水供水管路末端，公称压力（静压）不大于1.0MPa，介质温度为4℃～90℃条件下的盥洗室（洗手间、浴室）、淋浴房等卫生设施上使用的淋浴器（含花洒或花洒组合）的水效评价。

本标准不适用于自带加热装置的淋浴器和恒温淋浴器。

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 33733 卫五金产品术语与分类

GB/T 33733界定的以及下列术语和定义适用于本文件。

△F

在不同试验压力下，淋浴器手持式花洒的最高平均流量与最低平均流量之差。

在标准规定的试验条件下，淋浴器所允许的最大流量。

在标准规定的试验条件下，节水型淋浴器所允许的最大流量。

注：节水评价值是评价节水型淋浴器的规定要求。

P

在标准规定的试验条件下，淋浴器手持式花洒喷射时所达到的冲击力。

淋浴器应符合明示执行标准的要求。

按附录A进行测试，淋浴器手持式花洒平均喷射力应不小于0.85N。

注：若其所带花洒有多种出水方式时，取最大平均喷射力。

按附录A进行测试，淋浴器手持式花洒的最大出水流量均匀性应不大于4.0L/min。

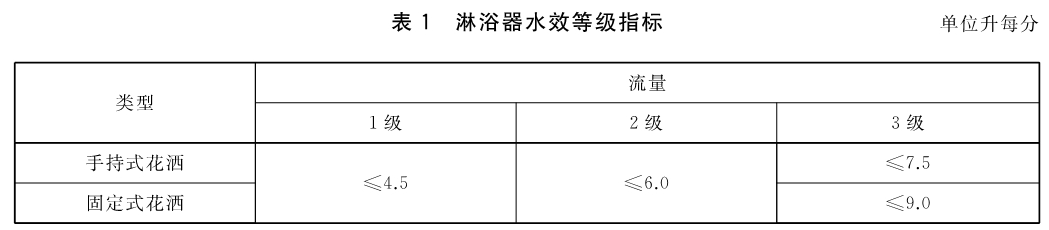

淋浴器水效限定值为水效等级的3级。

淋浴器节水评价值为水效等级的2级。

淋浴器喷射力、流量和流量均匀性试验方法按照附录A执行。

附录A（规范性附录） 试验方法

A.1 喷射力试验

A.1.1 喷射力试验装置

使用以下试验装置，也可使用其他具有相同效果的试验装置：

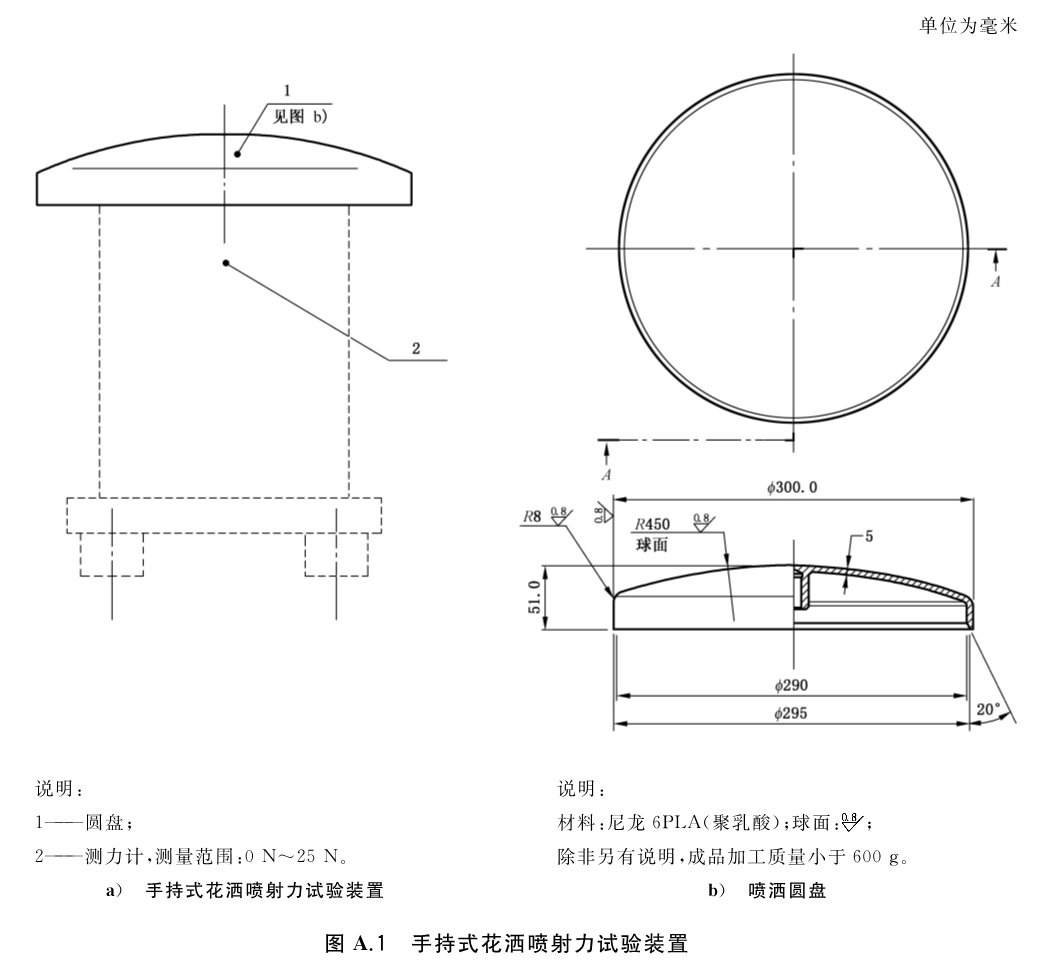

a）一个如图A.1所示的淋浴喷射力试验装置；

b）压力测量分辨率0.001MPa、准确度±1％；

c）喷射力测量分辨率0.01N、准确度±2％。

A.1.2 喷射力试验程序

喷射力试验按照以下步骤进行：

a）手持式花洒及其附属配件（如淋浴阀、分水开关、直管、弯管淋浴柱或淋浴软管等），应按照生产厂商提供说明书的装配方法进行组装；

b）有多种出水方式的手持式花洒，将其调至喷射力最大状态下进行测试；

c）将手持式花洒安装在试验台上，并将水连接到手持式花洒入水口（对于接软管的手持式淋浴器，安装在试验台上使软管自由挂起呈U形，不扭曲，手持式花洒面板水平）；

d）喷洒球面安装在喷射力测量装置上；

e）检查喷射力测量装置的垂直轴线是否与水平面垂直；

f）调整手持式花洒出水面板，使其水平放置，并在与喷洒球面圆顶之间的垂直距离为400mm～405mm；

g）向手持式花洒通水并通过调压装置逐渐调整动压至（0.50±0.01）MPa，保持动压稳定至少60s；

h）关闭水流，然后逐渐打开水流将压力调至（0.30±0.01）MPa，保持稳定后读取喷射力试验装置的读数P1（至少10s稳定）；

i）重复步骤h），压力降至（0.20±0.01）MPa和（0.10±0.01）MPa，并读数P2、P3；

j）计算P1、P2与P3的平均值作为平均喷射力。

A.2 流量试验

A.2.1 流量试验装置

A.2.1.1 供水装置

供水装置应包括：

a）能持续保持标准要求压力的压力调节装置；

b）符合图A.2所示要求的管道，淋浴器连接螺纹公称尺寸为DN15（管道最小内径13mm、连接螺母尺寸G1/2）或DN20（管道最小内径20mm、连接螺母尺寸G3/4）。

A.2.1.2 试验装置

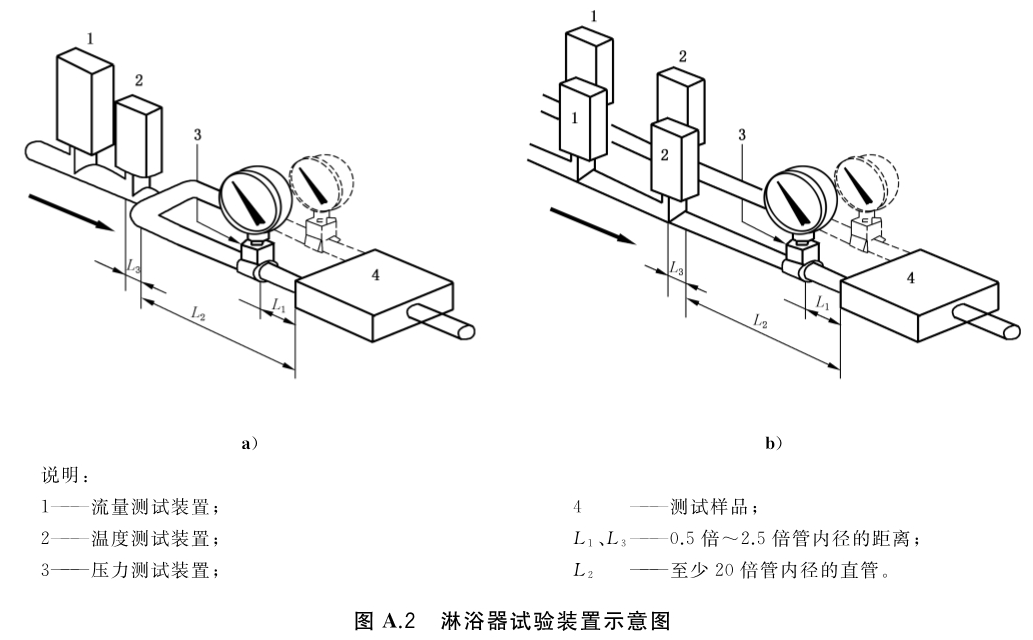

A.2.1.2.1 试验装置示意图见图A.2a）或b）。

A.2.1.2.2 试验装置的测量准确度应符合：

a）流量试验装置准确度±2％；

b）压力试验装置准确度±1％；

c）温度试验装置准确度±1℃。

A.2.2 流量试验一般要求

A.2.2.1 试验前应将试验样品在动压（0.50±0.01）MPa下进行不少于30s的预冲洗。

A.2.2.2 试验水温应控制在（25±3）℃。

A.2.2.3 过程中压为（0.10±0.01）MPa。

A.2.3 流量试验程序

各类淋浴器流量试验按照以下步骤进行：

a）单柄双控淋浴器

将淋浴器按图A.2连接在试验装置上，分别将手柄开启到冷、热水开启的最大位置以及混合水最大流量处位置，记录各位置处流量稳定时的流量，取流量的最大值。

b）双柄双控淋浴器

将淋浴器按图A.2连接在试验装置上，分别将手柄开启到冷、热水开启的最大位置及冷热水同时开启到最大处位置，记录各位置处流量稳定时的流量，取流量的最大值。

c）单柄单控淋浴器

将淋浴器按图A.2连接在试验装置上，将手柄开启到最大出水位置处流量，当流量稳定时记录流量值。

A.3 流量均匀性试验

A.3.1 流量均匀性试验装置

流量均匀性试验装置应符合A.2.1的要求。

A.3.2 流量均匀性试验程序

A.3.2.1 将淋浴器按图A.2连接在试验装置上。

A.3.2.2 将进水口压调节到动压0.50MPa，开启1min后，依次调到动压（0.30±0.01）MPa、（0.20±0.01）MPa和（0.10±0.01）MPa各测试3次，记录各压力下流量稳定时流量，分别计算平均值，并计算最高平均流量与最低平均流量之差。

A.3.2.3 压力由高至低依次进行测试，试验过程如下：

a）在（0.30±0.01）MPa试验3次的流量分别为?11、?12、?13，平均值为?1=（?11+?12+?13）/3；

b）在（0.20±0.01）MPa试验3次的流量分别为?21、?22、?23，平均值为?2=（?21+?22+?23）/3；

c）在（0.10±0.01）MPa试验3次的流量分别为?31、?32、?33，平均值为?3=（?31+?32+?33）/3。

流量均匀性△F=Fmax-Fmin（Fmax：F1、F2、F3中的最大值；Fmin：F1、F2、F3中的最小值）。
