建材矿山工程建设项目设计文件编制标准

中华人民共和国国家标准

建材矿山工程建设项目设计文件编制标准

Standard for design document of construction projects in building materials mines
(Code for design document of building materials engineering)
（征求意见稿）
中华人民共和国住房和城乡建设部
中华人民共和国国家质量监督检验检疫总局　 联合发布
前　言

本标准是根据住房和城乡建设部《关于印发<2008年度工程建设标准规范制订、修订计划（第二批）>的通知》(建标[2008]105号)的要求，由主编单位会同有关单位共同编制完成。
本标准共分5章，主要内容有：总则、术语、基本规定、初步设计、施工图设计等。
本标准由住房和城乡建设部负责管理，国家建筑材料工业标准定额总站负责日常管理，天津水泥工业设计研究院有限公司负责具体技术内容的解释。在执行过程中，请各单位结合设计工作实践，认真总结经验，如发现需要修改或补充之处，请将意见和建议寄交天津水泥工业设计研究院有限公司（地址：天津市北辰区引河里北道1号；邮政编码：300400），以供修订时参考。
本标准主编单位、参编单位、参加单位、主要起草人和主要审查人：
主编单位：天津水泥工业设计研究院有限公司
国家建筑材料工业标准定额总站
参编单位：蚌埠玻璃工业设计研究院

参加单位：

主要起草人:
　
主要审查人：

1 总则

1.0.1 为加强对建材矿山工程建设项目工程设计管理，统一设计内容和深度，保证设计文件的质量和完整性，制定本标准。
1.0.2 本标准适用于大、中型建材矿山（包括建材非金属矿）新建、扩建、技术改造项目的工程设计。
1.0.3 本标准对建材矿山工程建设项目设计文件编制深度的要求具有通用性。
1.0.4 建材矿山工程建设项目可分为初步设计和施工图设计两阶段设计。
1.0.5 初步设计应根据已批准的可行性研究报告或项目申请报告编制。施工图设计应根据批复的相关文件编制。
1.0.6 当初步设计对可行性研究阶段的设计方案进行重大调整时,应经原可行性研究报告或项目申请报告批准部门批准,必要时应组织专家重新评估。
1.0.7 设计中应在设计文件的图纸目录或施工图设计说明中注明所应用图集的编号及名称。
1.0.8 建材矿山工程建设项目设计文件的编制，除应符合本标准规定外，还应符合现行的国家相关标准的规定。

2 设计阶段

2.0.1　大中型建材矿山工程建设项目应采用初步设计和施工图设计两阶段设计。基本设计应视同初步设计，详细设计应视同施工图设计。
2.0.2　初步设计文件应根据批准的可行性研究报告、遵照国家及行业的规范、标准以及矿山资源勘查报告等可靠的设计基础资料进行编制；施工图设计应按照已批准的初步设计文件及审查意见书作为设计依据，遵照国家及行业现行的规范、标准进行设计。
2.0.3　当初步设计对可行性研究阶段的设计方案进行重大调整时,应经原可研批准部门重新批准,必要时应组织专家重新评估。
2.0.4　初步设计阶段宜编制设计概算；施工图设计宜编制施工图预算。

3 初步设计
3.1 一般规定

3.1.1 初步设计文件应满足下列使用要求：
1 应能指导主要设备订货、物资准备的初步安排；
2 应能指导征用土地；
3 可用于确定投资限额；
4 可作为签订工程总包合同、贷款总合同的依据；
5 应能指导施工准备及生产准备；
6 应能指导施工图设计。
3.1.2 初步设计文件应按下列顺序进行编排：
1 封面；
2 扉页；
3 资质证书
4 各专业负责人名单；
5 初步设计文件目录；
6 初步设计说明书；
7 建筑物构筑物特征一览表
8 工程概算书；
9 初步设计图纸；
10 初步设计设备表。
3.1.3 初步设计说明书应包括设计总论（概述）及各专业设计说明的内容。对于节能、环保、安全、消防、职业卫生等内容有专门设计篇要求时，应单独编制。
3.1.4 初步设计文件封面应注明项目名称、编制单位和编制年月，扉页应注明编制单位法定代表人、技术总负责人和项目总负责人，并应经上述人员签署或授权盖章；

3 初步设计
3.1 一般规定

3.1.1 初步设计文件应满足下列使用要求：
1 应能指导主要设备订货、物资准备的初步安排；
2 应能指导征用土地；
3 可用于确定投资限额；
4 可作为签订工程总包合同、贷款总合同的依据；
5 应能指导施工准备及生产准备；
6 应能指导施工图设计。
3.1.2 初步设计文件应按下列顺序进行编排：
1 封面；
2 扉页；
3 资质证书
4 各专业负责人名单；
5 初步设计文件目录；
6 初步设计说明书；
7 建筑物构筑物特征一览表
8 工程概算书；
9 初步设计图纸；
10 初步设计设备表。
3.1.3 初步设计说明书应包括设计总论（概述）及各专业设计说明的内容。对于节能、环保、安全、消防、职业卫生等内容有专门设计篇要求时，应单独编制。
3.1.4 初步设计文件封面应注明项目名称、编制单位和编制年月，扉页应注明编制单位法定代表人、技术总负责人和项目总负责人，并应经上述人员签署或授权盖章；

3.2 初步设计说明书

3.2.1 初步设计说明书具体应包括以下内容：
1 总论；
2 矿山地质；
3 矿山开拓运输；
4 矿山开采；
5 破碎及输送；
6 矿山总平面布置；
7 电气自动化；
8 建筑及结构；
9 给水排水；
10 采暖通风与空气调节
11 矿山节能与资源综合利用；
12 环境保护；
13 矿山安全与职业卫生；
14 组织机构及劳动定员；
15 工程概算
15 财务评价；
16 附件。
3.2.2 总论说明中应包括项目背景、工程名称、建设规模与产品方案、工程设计范围、设计依据、矿区自然条件、项目建设条件、主要技术方案、主要技术经济指标、结论及建议，并应符合下列规定：
1 项目背景应阐述项目的建设方概况、项目建设目的与必要性、矿产品的加工利用方向、项目所在地经济和环境情况、配套工厂情况等；如为改扩建项目，尚应简要叙述原有生产系统的运营情况。
2 工程名称应列出工程项目的全称；
3 建设规模与产品方案、工程设计范围应阐述矿山生产能力、年工作天数、矿石粒度及质量要求，以及工程设计范围应包括的内容；
4 设计依据应阐述设计中采纳的国家、行业或地方的法律、法规、技术标准及规范；资源勘查报告及提交单位和时间；资源勘查报告的审批单位及文号；资源储量备案证明的部门及文号；经批准的可行性研究报告（或项目申请报告）的编制单位及时间；工程设计合同及文号；设计单位与业主双方共同签订的会议纪要；资金来源、偿还方式及有关协议。
5 矿区自然条件应阐述矿区的位置与交通、资源地理与经济概况；
6 项目建设条件应阐述交通运输条件、工程地质条件、水文地质条件、供电条件、供水条件、地震烈度等；
7 主要技术方案应阐述矿山采用的开采方式、开拓运输方案、采矿方法、生产流程等；
8 主要技术经济指标应按附录A执行。
9 结论及建议应阐述项目的建设是否符合国家产业政策、建设条件落实情况、技术经济指标的先进性等。
3.2.3 矿山地质说明中应包括区域地质概况、矿区地质、矿床特征、矿床开采技术条件、地质资源量、对地质资料的评述、生产勘探及生产地质工作、资源综合利用情况，并应符合下列规定：
1 区域地质概况应简述区域大地构造位置、区域地层、区域构造、区域岩浆岩、区域矿产资源情况等；
2 矿区地质应阐述矿区地层及含矿层位、矿区构造、节理裂隙发育情况及岩浆岩侵入情况；
3 矿床特征应阐述矿体形态及规模、矿石类型和品级、矿石质量、围岩和夹层特征、矿床成因等；
4 矿床开采技术条件应阐述水文地质条件、工程地质条件和环境地质条件；
5 地质资源量应阐述资源量估算的工业指标、不同级别的资源储量、总剥采比；
6 对地质资料的评述应阐明地质资料是否满足设计要求、存在的问题及建议；
7 生产勘探及生产地质工作应阐述生产勘探方法、勘探网度及取样方法和取样规格；
8 资源综合利用情况应阐述资源综合利用率、低品位矿石利用情况、夹层与围岩搭配利用情况。
3.2.4 矿山开拓运输说明中应包括下列内容：
1 阐述开拓运输方案的选择；
2 阐述运输设备选型计算。
3.2.5 矿山开采说明中应包括开采境界的圈定、矿山生产能力、开采方法及基建采准剥离工程、对矿山生产能力的验证、穿孔及爆破、采装工作、矿山运输、防洪与排水、废石处理、土地复垦，并应符合下列规定：
1 开采境界的圈定应阐述圈定的主要原则、圈定范围、采场要素，计算矿岩量、剥采比和矿山服务年限。如需分期、分区开采时应对分期、分区情况加以阐述。
2 矿山生产能力应阐述矿山工作制度、年工作天数、工作班制以及矿山规模和矿山每日、班的采矿剥离量。
3 开采方法及基建采准剥离工程应阐述选用的开采方法，初始及最小工作平台宽度，工作面布置及推进方向；基建采准工作面的布置位置、标高、工作线长度、平台宽度、采准工程量及剥离工程的布置情况、标高及工程量，计算二级矿量的保有情况。
4 对矿山生产能力的验证应包括按采矿工作线长度、工作台阶数及新水平准备时间来进行验证。
5 穿孔及爆破工作应阐述下列内容：
1）穿孔设备的选型、主要设备参数及设备数量的确定。
2）爆破方法、爆破参数、爆破器材、爆破周期、二次破碎和年爆破材料消耗量。
6 采装工作应阐述主要采装设备和辅助采装设备的选型、主要设备参数及设备数量的确定。
7 矿山运输应阐述各类矿山道路的长度、车道设置、路面类型、路面宽度、路基宽度、汽车载重量、道路等级，路面结构、路基工程量以及桥涵设置情况。当采用窄轨铁路、架空索道等运输方式时，应分别阐述其定线情况、布置原则、线路标准及工程量等。
8 废石处理应阐述废石利用情况、废石场选址、废石排弃方式、方法，废石场容积的估算、废石场设备、环保及安全防护措施等。
9 矿山防洪与排水应阐述采矿场、废石场、工业场地、爆破器材库区防洪与排水采用的方法及设施的设置。当采用凹陷露天开采时，尚应阐述排水设备的选型和管道布置。
10 土地复垦应阐述土地复垦方案、复垦后种植的植物类型。
3.2.6 破碎与输送说明中应包括破碎车间平面位置、设备选型和工艺布置、胶带机选线、胶带机工艺参数等，并应满足下列要求：
1 破碎车间平面位置应阐述破碎车间所在区域的地形特征与自然条件、车间选址与矿山开拓运输的关系，说明车间建构筑物、车间标高、开挖工程量。
2 设备选型应阐述破碎车间设备的型号、生产能力、设备技术性能参数及设备数量的确定；
3 胶带机选线应阐述胶带机线路选址原则、可研报告中确定的胶带机线路及胶带机选型方案，确定胶带机线路及选型；并应阐述胶带机线路上地形地貌及工程地质特征，同时应说明胶带机廊道与线路附近建构筑物及其他环境敏感区的关系。
4 胶带机工艺参数应阐述胶带机长度、提升高度、电机功率、驱动方案、电气控制及设计特点。
3.2.7 矿山总平面布置说明中应包括矿山工业场地、矿山爆破器材库区、破碎车间及输送廊道、废石场、油库及加油站、爆破安全警戒线、矿山占地，并应符合下列规定：
1 矿山工业场地应阐述选址原则、场地位置、建筑物或构筑物的组成，阐述工业场地内部道路的布置情况、场地平整及土石方工程量。
2 矿山爆破器材库区应阐述爆破器材库区的选址位置、爆破材料类型、供应方式、储存期、库容量，库区道路、场地整平工程量，库区防洪、防火、防爆等安全措施。
3 破碎车间及输送廊道应阐述破碎车间、输送廊道与矿山爆破安全警戒线的关系、矿山服务年限内开采对其的影响、破碎车间及输送廊道与厂区的关系。
4 废石场应阐述废石场的位置、容量、场顶标高；
5 油库及加油站应阐述叙述油库及加油站储油方式、储油量、地址选择、主要设备、消防设施等。
6 爆破安全警戒线应阐述其距离开采境界距离的理由、设置情况；
7 矿山占地应阐述矿区、废石场、道路、工业场地、爆破器材库区等各部分占地面积。
3.2.8 电气及控制说明中应包括供配电方案、车间电力拖动及控制、照明、通讯系统、矿山工程自动化，并应符合下列规定：
1 供配电方案应包括以下内容；
1) 供电电源及其可靠程度，输电距离、电压等级及供电协议等；
2) 矿山工程的装机容量及计算负荷、自然功率因数、补偿后的功率因数，年最大负荷利用小时数、全年用电量及电耗等；
3) 矿山工程的供配电系统、电压等级及变电站、配电站，电力室的数量，分布位置、主要设备选型、变压器的容量及负荷率、继电保护及计量仪表的设置等；
4) 矿山工程的高低压配电线路及其敷设方式；
5) 矿山工程防雷及保护接地系统的设计原则。
2 车间电力拖动及控制应包括以下内容；
1) 矿山工程电动机的种类和电压等级的区分以及起动、调速设备的选择；
2) 矿山工程的控制方式及其控制设备的选型；
3) 矿山工程的电缆选择及敷设方式。
3 照明部分应简述矿山工程的照明电源（包括事故照明）的设置、灯具选型原则及导线敷设。
4 通讯系统应简述矿山工程的行政通讯、生产调度的电话系统。
5 矿山工程自动化应符合以下规定：
1) 应叙述设计方案、自动化水平及控制方式的确定原则。
2) 设备及仪表选型应简述料位、成分分析、速度、功率、电流、电压等一次检测仪表的选择原则，计算机控制系统的组成及控制功能。
3) 应简述控制室的设置方案、控制范围。
3.2.9 矿山建筑说明中应包括下列内容：
1 概述矿山的气象条件；
2 工程地质及水文地质概况、地基承载力标准值、地震基本设防烈度。
3 建筑风格、习惯做法及地方对设计的要求；
4 阐述建筑设计防爆、防水、防尘、通风、保温、隔热、防寒等原则；
5 矿山建筑及其他行政建筑的设计原则，组成内容和设计标准；
6 阐述各主要生产建筑物及构筑物的建筑构造，采用的新技术、新材料；

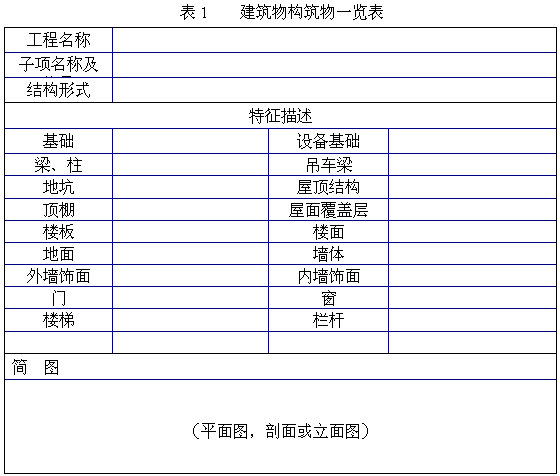

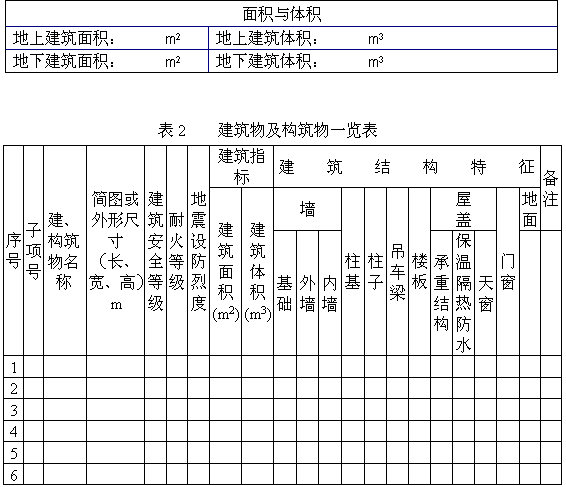

7 编制建筑物构筑物特征一览表。
3.2.10 矿山结构说明中应包括下列内容：
1 工程概况。应简述工程的位置、规模、功能等；
2 设计依据。具体应包括如下内容：
1）自然条件；基本风压、基本雪压、气温、地震设防烈度等；
2）工程地质资料；
3）采用的专业法规、标准、规范；
4）批准的上一阶段的设计文件；
3 主要的建构筑物方案，具体应包括以下内容：
1）采用的主要的建筑材料；
2）地基基础设计方案；
3）主要建筑的上部结构方案。
4 采用新技术、新方案应进行单独的论证，并配置方案简图和计算书。
3.2.11 给水排水说明中应包括下列内容：
1 简述设计所遵循的有关文件、矿区的卫生标准、承担设计的范围、设计所采用的基础资料，阐述设计中的自动化水平，对新工艺、新技术、新设备和新材料的采用；
2 给水应包含矿山水源的情况、用水量、水质、水压要求、给水处理、给水系统、节约用水措施及效果等内容；
3 排水应包括排水量、排水系统、污水处理以及排水设施等内容；
4 简述车间内部给水排水情况。
5 列出给水排水计量设施。
3.2.12采暖通风及空气调节的说明应包括下列内容：
1 简述工程建设地点、规模和建筑特征等；
2 列出设计依据，说明设计范围；

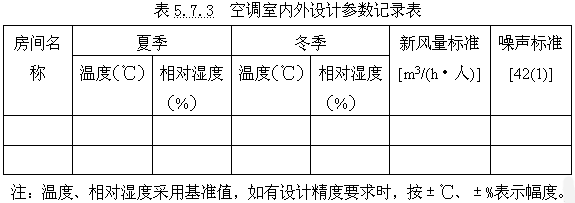

3 列出室内外设计参数；
4 简述采暖要求，总采暖面积和负荷，热源和热媒参数，室外管线及系统补水定压形式，采暖设备和散热器类型等；
5 简述通风要求和相应的措施，防排烟要求和相应的措施，通风设备选型等；
6 简述空调要求和相应的措施。集中空调的方式和防火措施。空调设备及材料选型等。
3.2.13 矿山节能减排的说明应详细阐明节能及减排措施。
3.2.14 矿山环境保护的说明应包括下列内容：
1 简述设计依据及标准；
2 概述矿山生产过程中污染源及污染物的排放对环境造成的影响及防治措施；
3 阐述采矿场、废石场、尾矿库及各种挖、填方边坡的水土保持措施以及采矿场、废石场的土地复垦方案；
4 阐述环境管理及监测机构的设置情况；
5 阐述环保设施的概算投资。
3.2.15 矿山职业安全卫生的说明应包括下列内容：
1 简述设计依据；
2 阐述矿山建筑物或构筑物及场地布置的安全可靠性；
3 概述矿山的自然危害因素；
4 阐述矿山生产过程中职业危险、危害因素及防范措施；
5 阐述生产生活卫生用室的设置情况；
6 概述矿山安全机构设置及人员配置情况；
7 阐述职业安全卫生设施的概算投资；
8 简述预期效果评价及建议。
3.2.16 附件应包含如下内容：
1 国家或省发改委对建设项目立项的批准文件；
2 设计所依据的地质勘查报告、储量备案证明；
3 可行性研究报告（或项目申请报告）；
4 与建设单位之间的重要的技术交流文件；
5 设计所依据的其它重要基础性文件。

3.3 初步设计图纸

3.3.1 建材矿山初步设计图纸应包括：矿山专业、电气自动化专业及给水排水专业图纸。
3.3.2 矿山专业初步设计图纸应包括矿山区域位置图、矿山总平面图、地形地质图、地质剖面图、水平分层平面图、采矿工作图、开拓系统图、采掘终了平面图、采掘进度计划表及年末采剥界线图、矿山生产流程图，根据需要还可包括破碎、储存及胶带输送机布置图、水平分层品位图。初步设计图纸表示的内容应符合下列规定：
1 矿山区域位置图应表示下列内容：
1）矿区范围，工业场地、选矿厂或工厂的位置；
2）外部运输道路、胶带输送机或铁路的走向；
3）图例、图纸比例、坐标网、指北针或风玫瑰图及文字说明。
2 矿山总平面图应表示下列内容：
1）基建投产时开拓系统、采准工作面、剥离工作面布置，并应注明采准、剥离工作面的标高，同时应剪除地形线；
2）矿山道路布置、起点终点标高，所有道路宜采用双线表示；
3）废石场位置、标高、容积，截水沟、挡石坝或石笼坝；
4）工业场地或选矿厂建筑物或构筑物的平面位置、编号、整平标高；
5）爆破器材库区建筑物或构筑物布置、编号、场地整平标高；
6）破碎车间位置，标注卸料平台和破碎机平台标高；
7）胶带输送机布置、走向；
8）开采境界线、爆破安全警戒线；
9）主要压缩空气管路、排水管和供电线路等；
10）防洪、排水设施；
11）图例及建筑物或构筑物一览表；
12）标注指北针或风玫瑰图、测量坐标网和坐标值、图纸比例及必要的文字说明。
3 地形地质图应表示下列内容：
1）标明开采境界线、矿区范围界线；
2）勘探线、钻孔、地表地质图；
3）标注指北针、图例、测量坐标网和坐标值、图纸比例及必要的文字说明。
4 地质剖面图应表示下列内容：
1）标明开采台阶和标高，垂直于边坡时应标明台阶终了坡面角、清扫平台、安全平台、运输平台的宽度；
2）图例。
5 水平分层平面图应表示下列内容：
1）绘制采掘终了台阶边坡线，台阶顶底地形线并注明标高；
2）勘探线、钻孔位置、地质界线、矿石品级界线；
3）列出各水平分层矿石量、废石量、剥采比；
4）标注指北针、图例、测量坐标网和坐标值、图纸比例及必要的文字说明。
6 对某些品级变化复杂的矿床，可绘制水平分层品位图。
7 采矿工作图应表示下列内容：
1）开采工作面相对位置、爆堆形状；
2）列表表示穿孔、采装、运输设备配置；
3）标明爆破参数；
4）标出台阶高度、最小工作平台宽度、采掘带宽度；对于山顶有非正规台段的矿山，应作特殊表示；
5）图例及必要的文字说明。
8 开拓系统图应表示下列内容：
1）标明开采境界线、采准和剥离工作面、卸矿点、废石场等位置；
2）标出各开采水平的进线情况；
3）标明矿石、废石、设备运输系统；当上部和下部开拓系统不同时，应分别表示；当采用溜井平硐开拓时，应绘制溜井——平硐系统纵断面图；进说明
4）标注指北针、图例、测量坐标网和坐标值、图纸比例及文字说明。
9 采掘终了平面图应表示下列内容。
1）绘制采矿场边坡采掘终了的边坡形状，注明各台阶的标高；
2）绘制主要边帮处的剖面图，注明台阶终了坡面角、最终帮坡角和安全平台、清扫平台、运输平台的宽度。
3）开采最低水平的开拓运输通道及各台阶残留的运输工程，并应采用双线表示。
4）废石场形状、容量和运输通道；
5）残存的勘探线、钻孔；
6）采用剖面法计算矿岩量时，尚应列出各台阶的矿石量、废石量和剥采比等数据；
7）标注指北针、图例、测量坐标网和坐标值、图纸比例及文字说明。
10 采掘进度计划表及年末采剥界线图应表示下列内容：
1）采掘进度计划可以月或季为单位编制，到新台段转入正常生产为止。
2）采掘进度计划表中除对采矿和剥离工作进行编排外，还应对修建新水平联络道路和新水平生产采准进行编排，并应附加图例和文字说明；
3）水平年末采剥界线图应标出各年、各水平采剥工作线的位置，并应标明各年、各水平、各采掘机械计划采出的矿石量和剥离量。
4）当采取多台阶开采时，还应绘制2张～3张综合年末界线图。
5）水平年末界线图和综合年末图比例与水平分层平面图相同，并应注明坐标网、指北针、图例及文字说明。
11 矿山生产流程图应表示下列内容：
1）标明穿孔、采装、运输设备型号及主要参数；
2）标明破碎及输送系统设备的型号及参数。
12 破碎、储存及胶带输送机布置图应表示下列内容：
1）破碎车间布置图应包括平面图和立面图，标注车间主要控制尺寸；
2）胶带输送机布置图应包括平面图和立面图，并应表示胶带机头部和尾部的布置情况，同时应注明胶带机长度；
3）当设置有碎石储存库时，应表示碎石储存库的平面布置图和剖面图，表示碎石储存库的进料和出料情况。
3.3.3 电气自动化专业设计图纸宜包括下列内容：
1 矿山工程供配电系统图；
2 矿山工程仪表流程图；
3 计算机控制系统图；
3.3.4 给水排水设计图纸包括给水排水流程图，水源、给水处理、给水泵站、污水处理流程图及平面布置图，给水排水管网平面布置图，并应符合以下规定：
1 给水排水流程图应表示给水、排水量的平衡关系，并应将各用水单位按新水、循环水、串联水、消耗水和排水分别按系统表示出流向、水量、用水点名称，同时应表示水源、给水处理、水冷却构筑物、泵站、污水处理与给水排水系统的关系。
2 水源地平面布置图应表示地形、地物、指北针、坐标网、标高及建（构）筑物的位置等。
3 给水处理平面布置图应表示地形、地物、指北针、坐标网，给水处理构筑物、泵站、化验室等，并附有给水处理构筑物高程图。
4 污水处理平面布置图应表示地形、地物、指北针、坐标网、污水处理建筑物的相互位置和标高等。
5 给水排水管网平面布置图比例宜为1:100～1:500。

3.4 初步设计设备表

3.4.1　初步设计设备表应包括采矿运输设备表、破碎与输送设备表、电气自动化设备表、给水排水及采暖通风与空气调节设备表。
3.4.2　主要设备应列出设备的名称、型号、规格、主要技术参数、电机功率、电压等级、重量、耗气量、数量、设备来源和图号。各单体顺序核实一下
3.4.3　辅助生产设备及非标准设备应列出设备的型号、能力、性能、数量、重量。

4 施工图设计
4.1 一般规定

4.1.1 施工图设计文件应满足下列要求：
1 土地征用的要求；
2 设备采购、材料准备及非标准设备制作的要求；
3 编制工程预算书的要求；
4 施工招标及编制施工组织设计的要求；
5 施工、安装及调试的要求。
4.1.2施工图设计文件应包括相关各专业设计图纸、设计部门内部归档的计算书、设备表及材料表及设计使用说明。

4 施工图设计
4.1 一般规定

4.1.1 施工图设计文件应满足下列要求：
1 土地征用的要求；
2 设备采购、材料准备及非标准设备制作的要求；
3 编制工程预算书的要求；
4 施工招标及编制施工组织设计的要求；
5 施工、安装及调试的要求。
4.1.2施工图设计文件应包括相关各专业设计图纸、设计部门内部归档的计算书、设备表及材料表及设计使用说明。

4.2 矿山开采

4.2.1 矿山开采施工图设计文件宜包括下列内容：
1 图纸目录
2 矿山总平面布置；
3 基建采准及剥离工程；
4 矿床开拓系统；
5 矿山运输道路；
6 溜槽、溜井——平硐工程；
7 矿山工业场地；
8 爆破器材库区；
9 废石场；
10 露天采矿场的防洪
11 露天采矿场的排水
12 土地复垦；
13 破碎、筛分、输送及碎石储存库；
14 碎石输送；
15 矿山征地；
16 矿山绿化；
17 矿山设备表。
4.2.2 矿山总平面图宜表示如下内容：
1 基建投产时开拓系统、采准工作面、剥离工作面布置，注明采准、剥离工作面的标高并剪除地形线；
2 矿山道路布置、起点终点标高、运输道路百米桩号，道路应采用双线表示；
3 废石场位置、标高、容积，截水沟和挡石坝的设置；
4 工业场地建筑物或构筑物的平面布置、编号及地坪标高；
5 爆破器材库区建筑物或构筑物布置、编号及地坪标高；
6 破碎车间平面布置，注明卸料平台和破碎机平台标高；
7 胶带输送机布置、走向；
8 标注矿区范围界线、开采境界线、爆破安全警戒线；
9 主要压缩空气管路、水管和供电线路等；
10 防洪、排水设施；
11 图例及建筑物或构筑物一览表；
12 测量坐标网和坐标值、指北针或风玫瑰图、图纸比例及文字说明。
4.2.3 基建采准及剥离工程设计图宜包括下列内容：
1 平面图，并应符合如下规定：
1）表示采准、剥离工程的平面位置以及相关联的其它工程；
2）画出各剖面的相对位置及编号；
3）标出基线控制坐标；
4）标注各工程的开挖标高；
5）标注指北针、测量坐标网和坐标值、图纸比例及文字说明；
2 剖面图，并应符合如下规定：
1）标明剖面图的比例；
2）标注剖面宽度、开挖标高及开挖面积；
3）标注基线、标尺及刻度；
4）地质资料提供了覆土等厚线图的，应标注土、岩分界线；
5）注明开挖边坡坡度。

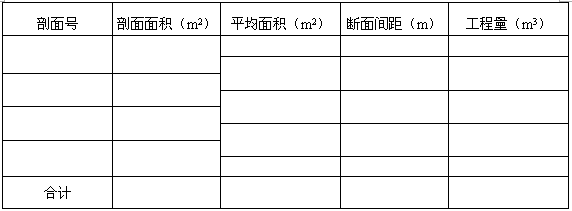

3 采准、剥离工程量表，宜符合表5.2.3样式。

表5.2.3 采准、剥离工程量表

4.2.5 矿床开拓系统设计图应包括下列内容：
1 基建开拓运输道路；
2 开采境界线、采准和剥离工作面、卸矿点、废石场；
3 虚线表示生产中各开采水平的进线情况；
4 当上部和下部开拓运输系统不同时，应分别表示；如开拓系统简单，本图可与总平面图合并。
5 溜井——平硐开拓系统的各项工艺参数。
6 标注测量坐标网和坐标值、指北针、图例、图纸比例及文字说明。
4.2.6 矿山运输道路设计图应包括下列内容：
1 道路平面图，比例宜采用1:1000或1:500；
1） 标注道路的起点、交点、终点的编号。编号以JDn表示，其中JD为交点，n=0，1，2，3，4……n，表示交点的序号；
2） 画出设计路线。设计路线可以用单线或双线表示。当采用双线表示时，应当同时标出道路中线、路基边缘线、边坡线、边沟线，条件具备的还应当标出用地界线或规划红线；
3） 里程桩号的标注应当在道路中心线上从路线起点至终点，按从小到大的顺序排列。平曲线的起点（ZY）、中点（QZ）、终点（YZ）应标注桩号，且应标注在向心侧；但在特殊情况下，如小半径曲线和回头曲线等路段，桩号全部标在向心侧有困难时，也可注在外侧；
4） 道路直线段宜按每隔20～30m标注一个桩号，但在地形变化大的路段，宜适当缩小桩号间距。曲线段超过20m时，宜在中间加设桩号。在地形变化点，应标有桩号；
5） 道路起点、终点的平台（含各类场地、采准、卸料平台等）应在图中表示，并注明名称及标高。对于起、终点与其它道路相连时，应将相连道路用双线或粗点划线表示出来，并注明相连道路的名称及本道路起、终点标高；

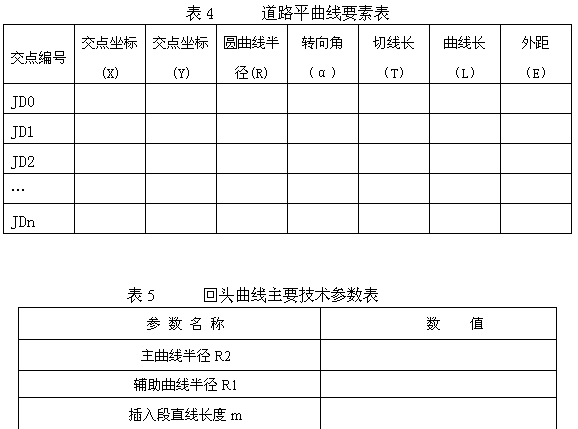

6） 在图纸的适当位置，应列表标注平曲线要素，包括交点编号、交点坐标、圆曲线半径（R）、转向角（α）、切线长（T）、曲线长（L）、外距（E）等。对于回头曲线，除中心坐标要在平曲线要素表内表示外，还应单独列表表示回头曲线主要技术参数。
7） 标注小桥、涵洞、隧道的位置及编号。涵洞的位置可用涵洞的中心线桩号表示，小桥的位置可用桥中桩号表示，隧道的位置可用隧道的起止点桩号表示，必要时应在图中标注隧道的起点、交点、终点坐标；
8） 标注挡土墙、护坡的位置。宜采用挡土墙、护坡的起终点桩号表示；
9） 当没有纵断面设计时，平面图上应标注变坡点的位置及变坡点两侧坡度、坡长、变坡点处的设计标高；
10）测量坐标网和坐标值、指北针、图例及文字说明；
2 道路纵断面图，图纸比例：竖向1:100或1:200，横向1:1000或1:500；

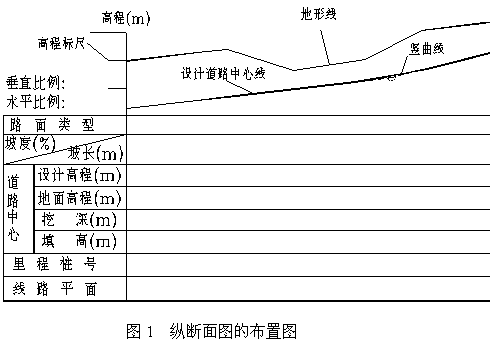

1） 纵断面图的图样应布置在图幅的上部，测设数据或采集的数据应采用表格形式布置在图幅下部。高程标尺应布置在测设数据表的上方左侧。

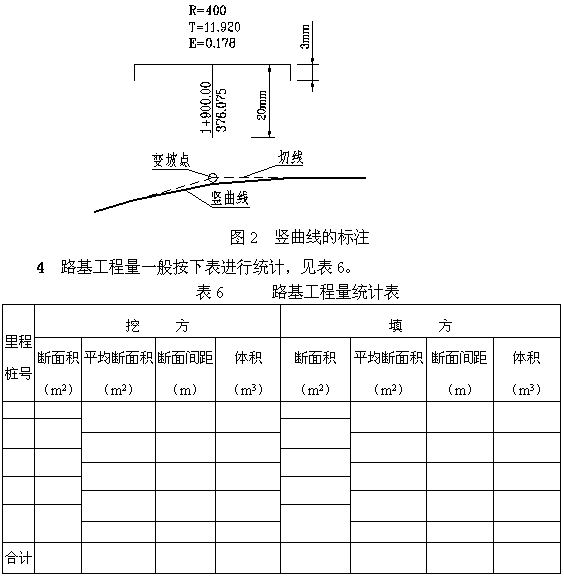

2） 标注变坡点及竖曲线；
3） 标注道路沿线的构筑物，对于排水涵洞应标注规格及洞底标高。
4） 设竖曲线地方，应将路面设计高程进行调整。
3 道路横断面图，图纸比例1:200；
1） 横断面图中应表示路面线、路中线、路肩线、边坡线、护坡线、排水沟等；
2） 标注管涵管线的高程；
3） 表示道路平曲线的超高及加宽；
4） 在横断面的下方标注桩号，并标注道路中线的设计高程和原始地面高程。
5） 对于地形坡度陡于1:5的填方路基应表示防滑台阶；
6） 表示护栏、挡土堆等防护工程；
7） 标注横断面的填高、挖深、填方面积和挖方面积；
8） 标注图例及文字说明。
4 工程量计算表；
1）列表统计路基工程量，并根据“挖路槽”或“培路肩”的施工方法对统计表中的挖、填方工程量进行修正；
2）分项统计防滑台阶工程量、水沟工程量、防护工程材料量、路面材料量等；
3）交代工程量的计算方法。
5 道路标准横断面图、路面结构图；
1） 表示挖方和填方路基的标准横断面图。
2） 表示深挖、高填和防滑台阶的设计要求。
3） 标出路拱、路肩的横向坡度。
4） 表示挖方、填方边坡的坡度。
5） 标出路面结构类型及厚度。水泥混凝土路面应绘制路面结构大样图和混凝土板块划分图。
6） 标出路面、路肩的宽度、水沟断面尺寸以及护栏的埋设要求。
7） 文字说明。
6 平曲线超高、加宽方法图；
1）表示平曲线内侧加宽和外侧超高方法的示意图；
2）列表表示图中的符号名称。

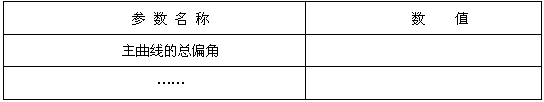

3）列表表示各平曲线段加宽尺寸和超高横坡尺寸等数据。
7 小桥、涵洞结构图；
1）标注道路中线处设计标高和桥、涵底标高，标出进出水口标高和桥、涵底坡度，标明桥涵净跨径、净高、基础埋深等，并绘制施工详图；
2） 对于盖板涵，尚应表示盖板的配筋图；
3） 计算桥涵基础开挖工程量和桥涵各部分砌筑工程量；
4） 列表表示盖板及缘石材料用量表；
5） 表示沉降缝的设置情况；
6） 注明使用荷载等级、施工方法和材料规格等。
8 挡土墙、护坡等防护工程大样图；
1） 绘制挡土墙、护脚、护坡等防护工程立面图和断面图。
2） 列表表示各防护工程的断面尺寸和每延米材料用量。
3） 计算基础土石方开挖量。
4） 计算砌体的材料用量。
5） 注明荷载等级、砌体标号、材料规格和施工方法。
9 截、排水系统图；
10 土方调配图；
11 道路绿化图。
4.2.7 溜井（槽）—平硐工程施工图应包括下列内容：
1 溜槽开挖图；
1） 平面图。图中表示测量坐标网和坐标值、溜槽中线及其控制坐标、溜槽平面投影图、里程桩号。
2） 纵段面图；标明溜槽的起点与终点标高、溜槽坡度、各里程桩号的自然地面标高及开挖标高。
3） 横剖面图；
4） 工程量计算表。
2 溜槽或溜井卸料车挡布置图及结构图；
3 井巷工程开挖图；
1） 平面图。图中应标注溜井中心点、溜井中心与平峒中心交点、通风井口与井底中心、平峒口中心点等处的控制座标及各开挖井巷的长度尺寸。
2） 立面图。图中应标注溜井、矿仓、硐室的高度尺寸。
3） 井巷断面图。包括溜井、矿仓、硐室、检查巷道、平硐、通风井的实际开挖断面，并用虚线表示设计净断面，标注各断面尺寸。
4） 工程量计算表。
4 硐门图；
5 硐室工艺布置图。
4.2.8 矿山工业场地平面图应包括下列内容：
1 保留的地形和地物；
2 建筑物或构筑物的名称或编号、定位坐标、室内及室外标高；
3 内部道路、围墙、挡土墙、护坡、截水沟、排水沟、挖填方边坡的位置及路面标高；
4 绿化及景观设计；
5 建筑物或构筑物使用编号时，应列出建筑物或构筑物名称编号一览表；
6 测量坐标网和坐标值、指北针、图例及文字说明。
4.2.9 爆破器材库区平面图应包括下列内容：
1 保留的地形和地物；
2 建筑物或构筑物的名称或编号、定位坐标、室内及室外标高；
3 道路、围墙、防护屏障、防洪沟或防火沟、排水沟、挖填方边坡的位置及路面标高；
4 建筑物或构筑物使用编号时，应列出建筑物或构筑物名称编号一览表；
5 测量坐标网和坐标值、指北针、图例及文字说明。
4.2.10 工业场地和爆破器材库区竖向设计及雨水排除施工图应包括下列内容：
1 标出建筑物或构筑物室内及室外设计地面标高、散水坡脚标高。
2 标出防洪沟或防火沟、排水沟变坡点高程，用箭头表示排水方向，箭头上方注明排水坡度，下方注明坡长。
3 用箭头表示场地排水方向；
4 标出道路路面的标高、坡度及坡长，并应标明双面坡或单面坡；
5 用箭头表示场地排水方向及坡度。
6 道路、停车场的定位坐标、路面结构图、混凝土分块图及材料用量；
7 排水沟设计详图及材料用量；
8 测量坐标网和坐标值、指北针、图例及文字说明。
4.2.11 工业场地和爆破器材库区土石方工程施工图应包括下列内容：
1 平面图；
1）表示场地整平工程的平面位置；
2）画出各剖面的相对位置及编号；
3）标出基线控制坐标；
4）标注场地的整平标高；
5）防洪沟、防火沟的定位坐标；
6）标注指北针、测量坐标网和坐标值、图纸比例及文字说明；
2 剖面图；
3 工程量表。工程量表宜按表5.2.3的样式编制；
4.2.12 露天采矿场的防洪施工图应包括下列内容：
1 保留的地形和地物；
2 标注开采境界线或分区、分期开采范围；
3 表示防洪工程的设置情况；
1）防洪堤；
2）防洪沟；
3）局部河道改造；
4 标注防洪工程的起点、交点、终点坐标及里程桩号；
5 列表表示防洪工程各转点的曲线要素；
6 纵断面图；
7 横断面图；
8 防洪沟及防水闸详图。
9 标注指北针、测量坐标网和坐标值、图纸比例及文字说明；
4.2.13 露天采矿场的排水设计施工图应包括下列内容：
1 保留的地形和地物；
2 标注开采境界线；
3 表示开采境界外的排水沟；
4 贮水池的定位坐标、尺寸、容积、标高及开挖量；
5 排水泵、排水管道的布置；
6 标注指北针、测量坐标网和坐标值、图纸比例及文字说明。
4.2.14 废石场设计施工图应包括下列内容：
1 废石场的形状；
2 标注废石场堆置标高和容积；
3 当废石场分成多个台阶堆置时，图中应标注各台阶堆置高度和最终平台的宽度；
4 标明至废石场的道路、调车场的位置；
5 绘制纵剖面图，标注废石场的最终边坡角；
6 标出截水沟变坡点高程，用箭头表示水流方向，箭头上方注明截水沟坡度，下方注明坡长。
7 用箭头表示场顶排水方向及坡度；
8 画出场顶临时排水沟的位置；
9 标明截水沟、挡石坝或石笼坝的定位坐标；
10 标明废石场底部的盲沟或暗涵的位置；
11 绘制卸车挡、截水沟、排水沟、挡石坝或石笼坝、盲沟的设计详图；
12 计算截水沟、排水沟、挡石坝或石笼坝、调车场的工程量或材料用量；
13 计算废石场的容积；
14 废石场排弃计划；
15 标注指北针、测量坐标网和坐标值、图纸比例及文字说明。
4.2.15 矿山土地复垦设计施工图宜包括下列内容：
1 采空区或废石场平面图；
2 取土、覆土工艺流程图；
3 标注覆土后的采空区、废石场顶的标高；
4 标明土地复垦后种植的植物类型；
5 标注指北针、图例、测量坐标网和坐标值、图纸比例及文字说明。
4.2.16 破碎、筛分、输送及碎石储存库设计施工图应包括下列内容：
1 平面图；
1） 注明建筑物或构筑物编号及名称；
2） 标注建筑物或构筑物的控制坐标；
3） 标注建筑物室内、室外标高；
4） 排水沟沟底标高、排水方向及排水坡度；
5） 卸料平台、回车场、内部道路的位置；
6） 挖、填方边坡；
7） 标注指北针、测量坐标网和坐标值、图纸比例及文字说明。
2 工艺流程图；
1） 注明各设备的编号、名称及主要技术参数，设备编号号应与设备表中序号一致；
2） 标明电气控制节点的用电设备及功率；
3） 示意生产过程中物料、气体的流向。
3 工艺布置图及基础图。
1） 标注建筑物或构筑物的尺寸及车间大门尺寸；
2） 标注设备的平面和空间定位尺寸、外形尺寸、安装角度、安装空间、检修空间、更换部件的空间；
3） 吊装孔的尺寸、位置；
4） 起重设备的起吊高度、行程限位、起重载荷；
5） 设备的基础预留螺栓孔、预埋钢板及静、动荷载及二次浇筑的具体要求；
6） 标注设备静荷载、动荷载或动荷载系数；
7） 标注检修平台的相对标高、尺寸、定位、荷载及各楼层的相对标高；
8） 示意楼梯的位置；
9） 预埋检修吊钩的要求；
10） 安装及检修对地坪或楼面的荷载及作用位置；
11）标明设备、管线、非标准件穿楼板或墙体的要求；
12）表示非标准件外形轮廊；
13）对车间各设备及非标准件进行编号，设备编号应与设备表一致；
14）必要的文字说明。
4 设备表，应符合附录 的内容要求。
5 非标准件。
1） 绘制工艺非标准件的视图图样、图注；
2） 非标准件详图宜按机械设备装配图绘制；可不绘制每一零部件的加工图及板材件的展开图或下料图；
3） 对各非标准件的部件编号；
4） 列表表示非标各部件的名称、规格、数量、材料、重量等；
5） 非标制作说明。
4.2.17 胶带输送设计施工图应包括下列内容：
1 平面图及纵断面图；
1） 平面图与纵断面图宜布置在同一张图中，上下对应；当胶带机数量超过二条时，可在图的一角画出索引图。
2） 平面图中注明胶带机起止点及其坐标、桩号；
3） 纵断面图中应注明高度标尺，表样栏内应有桩号、地面标高、胶带机中心处地面标高、理论带面标高、变坡点、分段坡度和坡长等；图样放于表样上方，应包括胶带机带面线、地面线及交叉的道路、铁路、高压线、河流、水塘、隧道等设施；
4） 标注指北针、测量坐标网和坐标值、图纸比例及文字说明。
2 工艺布置图；
1） 注明胶带机水平投影长度、理论受料中心距尾轮中心水平距离、理论卸料中心距头轮中心距离、相邻变坡点水平距离、变坡点处理论带面曲率半径、各滚筒直径及其中心标高；
2） 注明走道面固定支腿预埋钢板或螺栓位置及其规格；注明头架、尾架、张紧装置架、制动装置、翻转装置基础尺寸；
3） 注明所有预埋件及预埋螺栓的静、动荷载或动荷载系数；
4） 注明转运站楼面检修台位及荷载；
5） 注明起重装置限位及荷载；
6） 当胶带机弧线较长而使支腿较高时，走道面应当增设辅助转折点，并注明辅助转折点定位尺寸及标高；
7） 注明起重装置的起吊检修高度；。
8） 注明保护装置的位置；注明跨越梯的位置；
9） 注明转运站上下梯子的位置；
10） 注明吊装孔位置及其要求；
11） 注明收尘器、风机、空压机位置及其基础和荷载。
3 设备表；
4 非标准件。
4.2.18 矿山征地图应包括下列内容；
1 征地范围界线；
2 标注征地范围界线交点的编号；
3 在图纸的适当位置列表表示征地范围界线交点的编号及坐标；
4 注明征地面积；
5 标注指北针、测量坐标网和坐标值、图例、图纸比例及文字说明。
4.2.19 矿山绿化设计图应包括道路绿化、工业场地绿化及采矿场绿化的内容。
4.2.4 矿山开采运输设备表应注明设备编号、名称、型号、规格、主要性能、技术参数、电机功率、电压等级、重量、用气种类及耗气量。

4.3 电气自动化

4.3.1 矿山工程电气自动化施工图应包括下列内容：
1 高压配电系统图。应包括开关柜排列；母线规格型号；高压回路名称、容量；断路器等主要元件的规格型号。
2 低压配电系统图。应包括开关柜排列；母线规格型号；低压回路名称、容量；断路器等主要元件的规格型号。
3 照明配电系统图。应包括照明配电箱型号；照明回路名称、容量；断路器等主要元件的规格型号；电线电缆的相序、编号和规格型号。
4 仪表流程图。应包括仪表的回路编号和功能代号。
5 计算机控制系统图。应包括操作监控级（包括管理级）和现场级的系统配置。
6 电气设备布置图。应包括建筑物的主要尺寸；电气设备（包括照明）的定位尺寸和编号。
7 控制原理图。应包括详细端子编号和接线。
8 外部接线图或电缆管线表。应包括电缆编号；电缆起点、终点设备名称；电缆长度、规格型号；穿管规格和长度。
9 接地布置图。应包括接地装置的布置尺寸；技术要求；接地材料的规格和数量。
10 防雷布置图。应包括防雷装置的布置尺寸；技术要求；防雷材料的规格和数量。
11 布线图。应包括建筑物主要尺寸；电缆编号；电缆敷设形式；安装方式和技术要求。
12 设备表及材料表。应包括主要设备及材料的名称；型号；规格；单位；数量。

4.4 建筑

4.4.1建筑施工图文件应包含如下内容：
1 图纸目录；
2 设计说明。基本内容应包括建筑面积，厂房火灾危险性，耐火等级等；
3 平面图。应包括各建筑楼层和平台应标注的标高和尺寸等；
4 立面图。应包括主要立面门窗洞口尺寸，建筑外型尺寸和标高等；
5 剖面图。应包括主要部位剖面的层高尺寸和标高等；
6 各部位设计详图；
7 民用建筑设计有节能设计要求时，应编写节能设计专篇。
4.4.2 建筑施工图统一说明宜包括如下内容：
1 总则；
2 图纸符号表示说明；
3 建筑材料；
4 建筑构造；
5 装饰工程；
6 详图；
7 工程采用的通用图和标准图。

4.5 结构

4.5.1结构专业施工图设计文件应包括；结构施工图统一说明、各单体车间设计文件、必要时可编制结构使用特殊说明。
4.5.2 结构施工图统一说明应包括如下内容：
1 总则。
2 图纸中所用代号及符号说明；
3 建筑材料；
4 设计中采用的砌体结构、混凝土结构、钢结构等的通用做法及要求。
5 地基基础的通用做法和要求。
6 采用的通用图和标准图。
7 文件内容同时应满足行业的相关法规和标准的要求。
4.5.3 单体车间的设计文件应包括如下内容：
1 图纸目录；
2 设计说明应包括如下内容：
1）设计0.000标高所对应的绝对标高值；
2）钢筋混凝土结构抗震等级；
3）建筑材料；
4）加工、制造、安装、施工、检验、验收等要求；
5）注明基础形式和基础持力层；
6）“结构施工图统一说明”未列出的本单体车间特殊的内容说明。
3 设计图纸；图纸宜由平、立面图（布置图），设计详图，必要的文字说明组成。
4 设计部门内部归档的计算书；应对整个车间的基础、结构构件及其连接进行详细的计算，计算结果应完整、正确、与图纸一致，应条理清晰、便于查阅，并编辑、整理成册内部归档。计算书内容宜应包括必要的计算简图、手算和程序计算荷载的输入输出结果、计算软件的名称、版本号等。
5 单车间的设计文件内容同时应满足行业的相关法规和标准的要求。

4.6 给水排水

4.6.1 给水排水专业施工图设计文件应包括以下内容：
1 给水排水图例及施工图设计总说明；
2 水源、给水处理、泵站、污水处理、室内给水排水设计图、室外给水排水设计图；
3 设备材料表；
4 主要车间计算书。
5 图纸目录
4.6.2 给水排水图例应包括各种设备、仪表、阀门、用水器具、管道（或管沟）、管道附件、管道连接以及常用建筑材料的图例。
4.6.3 施工图设计总说明应满足下列条件：
1 说明管材的选用及连接形式；
2 说明管道、设备防腐的做法；
3 说明设备、管道基础、管道支架（或吊架）、管道支墩、管道伸缩器等管道安装的做法；
4 说明管道和设备防冻、保温的做法；
5 说明埋地管道对管道基础和回填的要求。
6 注明压力管道系统工作压力、压力管道试压和冲洗消毒要求、重力管道渗水试验要求等；
4.6.4 水源设计施工图应包括下列内容：
1 水源取水工程总平面图。
2 水源取水工程工艺流程断面图（或剖面图）。图中应标明工艺流程中各构筑物及其水位标高关系。
3 水源取水头部、取水管井（或渗渠）、吸水管（自流管）、集水井的平面图、剖面图及详图。
4 水源取水泵房平面图、剖面图及详图。
5 其他建筑物（或构筑物）平面图、剖面图及详图。
6 输水管线图。在带状地形图上应绘制出管线及附属设备、闸门等的平面位置、尺寸，图中应注明管径、标高及坐标、指北针。
4.6.5 给水处理、泵站设计图应包括如下内容：
1 给水处理厂总平面布置图及工艺流程断面图；
2 各净化建筑物（或构筑物）平面图、剖面图及详图；
3 水泵房及水池平面图、剖面图；
4 高位水池（或水箱）配管及详图；
5 循环水构筑物的平面图、剖面图及系统图。
4.6.6 如有集中的污水处理或局部污水处理时，应绘出污水处理站平面图，并应绘出各建筑物（或构筑物）平面图、剖面及详图。
4.6.7 室内给水排水设计图应包括平面图、管道系统图和局部放大图。
4.6.8 室外给水排水设计图应包括室外给水排水总平面图和室外给水排水纵断面图。其中室外给水排水总平面图应包括坐标网、围墙与道路、各建筑物（或构筑物）名称与坐标、标高、周围有关的水体及名称、指北针等；应注明各种管道代号、井号、节点号，并应有设计说明及构筑物一览表。
4.6.9 设备材料表中应标明设备编号、名称、型号及规格、单位、数量、重量、功率及备注。
4.6.10 主要车间计算书应包括下列内容：
1 各类用水量和排水量计算；
2 有关的水力计算；
3 设备选型和构筑物尺寸计算。

4.7 采暖通风与空气调节

4.7.1采暖设计宜包括施工图设计说明、设备表、采暖平面图、采暖系统图、采暖详图、室外热力管网图。并应符合下列规定：
1 锅炉房和热网均应编写施工图设计说明。
2 施工图设计说明应包括下列内容：
1） 简述工程建设地点、规模和建筑特征等；
2）说明设计范围，列出设计依据，与本专业有关的项目批准文件，建设单位提出的符合有关法律法规的要求，以及设计时所执行的标准；
3） 采暖室内外设计参数；
4） 热源设置情况，采暖热负荷、压力损失，系统水处理方式、补水定压方式等；
5） 设置采暖的房间及采暖系统形式，室温控制、系统平衡、调节手段等；
6） 节能措施。
7） 设计中使用的管道、保温等材料选型及做法；
8） 系统工作压力和试压要求；
9） 图中尺寸、标高的标注方法；
10） 采用的标准图集、施工及验收依据。
11） 图例
3 室外热力管网应包括：平面图、纵断面图或透视图、横断面图、室外热力管网节点详图。
4.7.2 通风设计宜包括施工图设计说明、设备表、通风系统平面图和剖面图、通风机房平面图和剖面图、竖风道图。并应符合下列规定：
1 防排烟通风及大的管道通风系统设计，应编制施工图设计说明。
2 施工图设计说明应包括下列内容：
1) 简述工程建设地点、规模和建筑特征等;
2) 列出设计依据，说明设计范围；
3) 通风室内外设计参数；
4) 通风系统形式，通风量或换气次数，通风系统风量平衡等；
5) 设置防排烟的区域及其方式，防排烟系统及其设施配置、风量确定、控制方式；
6) 设备降噪、减振要求，管道和风道减振做法要求，废气排放处理等环保措施；
7) 节能措施，
8) 设计中使用的管道、风道、保温等材料选型及做法；
9) 系统工作压力和严密性要求；
10) 图中尺寸、标高的标注方法；
11) 采用的标准图集、施工及验收依据。
12) 图例
4.7.3 空气调节设计宜包括施工图设计说明、设备表、空调平面图、剖面图和详图、空调、制冷机房平面图和剖面图、竖风道图。
1 集中空调设计宜做施工图设计说明。其余小的子项的空调设计可总体说明而不单独编制说明书。对于空调内容简单的工程，可以和采暖及通风设计一体说明。
2 施工图设计说明应包括下列内容：
1) 简述工程建设地点、规模和建筑特征等；
2) 列出设计依据，说明设计范围；
3) 空调室内外设计参数记录表，应符合表5.7.3的规定；

4) 热媒、冷媒及冷却水参数，空调冷热负荷、折合冷热量指标，系统水处理方式、补水定压方式、定压值（气压罐定压时注明工作压力值）等；
5) 各空调区域的空调方式，空调风系统及必要的气流组织说明，空调水系统设备配置形式和水系统制式，系统平衡、调节手段，洁净空调净化级别，监测与控制要求；有自动监控时，确定各系统自动监控原则（就地或集中监控），说明系统的使用操作要点等；
6) 设置空调系统的防火措施；
7) 设备降噪、减振要求，管道和风道减振做法要求，废气排放处理等环保措施；
8) 节能措施.
9) 设计中使用的管道、风道、保温等材料选型及做法；
10) 系统工作压力和试压要求；
11) 图中尺寸、标高的标注方法；
12) 采用的标准图集、施工及验收依据。
13) 图例
4.7.4 采暖通风与空调设计计算书。锅炉房设计、热网设计、防排烟通风及大的管道通风系统设计、集中空调设计应编制计算书。
4.7.5 采暖通风与空调设备表。性能参数栏应注明技术数据。
4.7.6 采暖通风与空调图纸目录。应先列新绘图纸，后列选用的标准图或重复利用图。

本标准用词说明

1　为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
1）表示很严格，非这样做不可的：
　 正面词采用“必须”，反面词采用“严禁”。
2）表示严格，在正常情况下均应这样做的：
　 正面词采用“应”，反面词采用“不应”或“不得“。
3）表示允许稍有选择，在条件许可时首先应这样做的：
　 正面词采用“宜”，反面词采用“不宜”。
4）表示有选择，在一定条件下可以这样做的：采用“可”。
2　条文中指定应按其它有关标准、规范执行时，写法为“应符合……的规定”，或“应按……执行”。

中华人民共和国国家标准

建材矿山工程建设项目设计文件编制标准

条文说明
制定说明

本标准根据住房和城乡建设部2009年工程建设标准规范制订、修订计划（建标[2009]88号）制定。在制定过程中，编制组对我国现有的建材露天矿山工程建设设计文件标准及设计文件内容与深度相关规定，进行了细致的查询研究，取得了大量的第一手资料，并将之作为本标准的制订依据。
为便于广大设计、施工、科研、学校等单位有关人员在使用本规范时能正确理解和执行，编制组按章、节、条顺序编制了本标准的条文说明，对标准的编制目的、依据以及在执行过程中需注意的有关事项进行了说明，但本条文说明不具备与标准正文同等的法律效力，仅供使用者作为理解和把握本标准有关规定的参考。

1 总则

1.0.1 本条为编制本规范的目的。为加强对建材矿山工程建设项目工程设计文件编制工作的管理，保证各阶段设计的质量和完整性，特制定本规定。
1.0.2 本条为本规范的适用范围。建材矿山指为生产加工建筑材料而服务的原料矿山。为其他用途而开采的非金属矿山和小型建材矿山等，因矿山开采方式等与其相同或类似，故可参照执行。
1.0.3 本规定所列条文和章节，是对各专业设计内容和深度的基本要求，均应满足，但对于具体的建材矿山工程项目设计，应根据工程建设项目的具体情况，章节的划分可做必要的调整，条文可进行合理的取舍。
1.0.8 建材矿山工程建设项目设计文件的编制涉及国家有关法律、法规、标准和规范，尤其是国家现行的矿山安全、节能防火、环境保护、职业卫生等相关的法律、法规、标准和规范。建材矿山工程设计应执行的国家主要相关法律法规如下：
中华人民共和国矿山安全法
中华人民共和国安全生产法
中华人民共和国矿山安全法实施条例
中华人民共和国建筑法
中华人民共和国环境保护法
中华人民共和国大气污染防治法
中华人民共和国水污染防治法
中华人民共和国水污染防治法实施细则
中华人民共和国环境噪声污染防治法
中华人民共和国节约能源法
中华人民共和国环境影响评价法
中华人民共和国固体废物污染环境防治法
中华人民共和国劳动法
中华人民共和国土地管理法
中华人民共和国水土保持法
中华人民共和国矿产资源法
中华人民共和国清洁生产促进法
中华人民共和国水法
中华人民共和国消防法
建设工程安全生产管理条例
建设项目环境保护管理办法

3 初步设计
3.1一般规定

3.1.2 当初步设计图纸较多时，也可另外单独成册。
3.1.3 相关专业的图纸内容应根据矿山的具体工作内容而定，矿山安全专篇等文件的编制内容与深度应符合国家相关规定。

3 初步设计
3.1一般规定

3.1.2 当初步设计图纸较多时，也可另外单独成册。
3.1.3 相关专业的图纸内容应根据矿山的具体工作内容而定，矿山安全专篇等文件的编制内容与深度应符合国家相关规定。

3.2 初步设计说明书

3.2.1本条是指当矿山单独出初步设计说明书时应包括的内容。当矿山仅作为工厂的一个生产车间，与工厂（如水泥厂、玻璃厂等）一起出初步设计说明书时，矿山说明书内容仅需包括矿山地质、矿山开拓运输、矿山开采、矿山总平面布置、破碎及输送、矿山节能减排、矿山环境保护、矿山职业安全卫生等内容。如破碎及输送由非矿山专业人员设计时，其文字说明应包含在相关专业中。
3.2.2 本条规定了总论说明书应包括的内容。
1 业主概况包括业主名称、从业范围、公司注册时间和注册资本、总资产情况、在册员工、技术力量等。
改扩建项目的运营情况包括：原生产系统投产日期、生产规模、采用的开拓运输方案、开采台阶高度、工作面描述、主要采掘运输设备型号及数量、设备可利用性、采出矿石量、破碎及碎石运输情况、工业场地及爆破材料库区设施等。
2 对于单独签订设计合同的矿山，项目名称要以合同约定的名称为准。若矿山是作为工厂（如：水泥厂、玻璃厂等）的一个车间与工厂在同一设计合同内时，且需要单独出初步设计说明书时，此时工程名称应为项目业主公司名称加矿山名称；
4 对于其它的依据，如电子邮件、传真、信函也可列入。
6 对于采用溜井平硐开拓运输方案的矿山，应进行专门的工程地质条水文地质勘察，重点描述系统的适宜性。
7 矿山露天开采方式分为山坡露天开采和凹陷露天开采。
9 对于技术指标的先进性及是否适合建设要有充分的依据，慎重下结论。
3.2.3 本条规定了矿山地质说明书应包含的内容。
1 区域地层的叙述一般包括区域地质年代，各地层的岩性特征、岩层产状、赋存厚度等。
区域构造包括区域中大的褶皱（背斜和向斜）和断裂构造。
2 矿区地层一般由老至新进行叙述，重点描述地层的岩性特征、出露产状、岩石结构与构造、岩层出露厚度、与上下地层的接触关系等。
矿区构造包括褶皱和断裂构造，重点描述断裂构造的位置、性质、对矿床开采的影响。
3 矿体规模包括矿体沿走向出露的长度、沿倾向出露宽度、出露标高、控制矿体厚度等。
矿石类型是指矿石自然类型，通常根据矿石的结构构造、矿物成分及含量、化学成分等特征划分。
矿石品级是根据矿石化学成分划分，一般有I级品、II级品，部分矿山还有III级品。
围岩包括顶板、底板和覆盖层。
4 水文地质条件包括地形地貌，地表水特征，含水层特征，岩溶发育情况，地下水的补给、迳流、排泄条件，涌水量预测情况等，一般用简单、中等、复杂来评价。
工程地质条件包括工程地质特征、岩石硬度情况、岩石物理力学轻质、边坡划分情况、剥离量等。
环境地质条件主要包括矿山开采对地表水、地下水造成的污染情况，矿石中放射性元素的含量等。
5 地质资源量是指经审查批准和备案的矿石数量。
8 随着国民经济的快速发展，开采条件好的矿山资源已经越来越少，矿产资源也无法再生利用，如何最大限度地节省资源，同时减少生产企业的开采成本，做好资源的综合利用是设计工作非常重要的环节。因此在矿山设计中，除了对传统范围内的勘探工作、开采条件、工程地质、水文地质及经济意义作出评价之外，还应对资源综合利用情况加以充分论述，最好以具体数据来表示。
3.2.4 本条规定了矿山开拓运输设计说明书应包含的内容。
1 初步设计的方案比较应注意与可行性研究的方案比较相衔接，如果可行性研究已经进行了详细的开采技术方案比较且已选定了方案，则初步设计应承接该方案，进行进一步的论证与分析即可；如果可研阶段鉴于资料深度限制等，只是选定了大致的方案，则初步设计时应在可研大致方案的基础上进行方案的细化，并进行各局部的详细技术比较，最终应选定一个最优的方案。
对于初选方案中包含溜井平硐开拓运输方案时，应有溜井位置的工程地质勘察报告作为依据。
主要技术参数包括：道路长度、路面宽度、路面类型，溜井平硐系统各地下工程的开挖断面尺寸、长度，胶带机长度、带宽等。
技术经济比较要对各方案的基建投资、生产成本、基建周期、是否有利于搭配开采等诸方面进行比较。
2 设备选型计算时应根据实际情况考虑一定的设备备用系数。
3.2.5 本条规定了露天矿山开采说明书应包含的内容
2 矿山工作制度包括连续周工作制和不连续周工作制，年工作天数取决于机械化程度、自然气候特征以及配套工厂的需要情况。建材石灰石矿山一般采用二班作业，规模较小的原料矿山一般采用一班作业。爆破及维修作业在白班进行。矿山生产规模一般应根据地质储量、服务年限、开采条件、市场需求情况等综合因素确定。对于建材水泥、玻璃等原料矿山一般是根据工厂的需要量，并考虑适当的开采运输损失后确定。计算生产能力时通常应考虑日不均衡系数，一般取1.05～1.15。
3 露天矿山开采方法一般为自上而下水平分层开采法。为便于矿石品级搭配及资源综合利用，通常采用工作面垂直或斜交矿体走向布置沿走向推进的横向采掘法开采。
为了便于生产凿岩，往往要对矿山顶部进行基建剥离，有些设计单位称作基建削顶，表示的是同一内容。
二级矿量是指开拓矿量和可采矿量、准采矿量，有的单位及人员喜欢说成三级矿量，实际上这是地下矿山的叫法，对于露天矿山而言，二级矿量更合适。根据原国家建材局1991年下发的《水泥原料矿山管理规程》，开拓矿量应不小于24个月矿石产量，可采矿量应不小于6个月矿石产量。新建矿山投产时，可采矿量应为12个月。从近十几年的设计实践看，绝大多数新建矿山的可采矿量均满足12个月的矿量要求。但对于部分山头狭小、地形陡峭或覆盖层较厚的矿山，要达到12个月的矿量要求难度较大，需要大量的增加基建工程量；从实际情况看，对这样条件的矿山适当减少可采矿量后（也不宜少于6个月的矿石产量）后，也能满足生产要求，设计中对二级矿量的规定可酌情掌握。
5 当生产中出现大块矿岩时，为便于装车及破碎，往往需要进行二次破碎。过去，人们习惯于用2号岩石炸药和火雷管进行破碎，随着国家对矿山安全的高度重视，这一传统方法已被禁止采用。当前，二次破碎基本以采用液压碎石机击碎为主。
6 主要采装设备包括用于采矿及剥离装车的采掘设备，通常包括挖掘机和轮式前装机，斗容相对辅助采装设备要大一些。辅助采装设备包括推土机、用于修路的装载机、用于生产采准的挖掘机。
7 对于建材露天矿而言，窄轨铁路、架空索道等运输方式只在极少数几个生产矿山使用，近十几年来新建的矿山很少采用。矿山运输实际就是指道路运输。
8 废石场的安全防护措施包括清除场地的第四系覆盖土，将山坡修成阶梯状，设置截水沟、挡石坝或石龙坝等。
9 防洪工程一般包括设置防洪堤、开挖截水沟等措施，排水工程主要包括开挖排水沟、修筑桥涵以及凹陷露天矿需要采用的机械排水。
10 我国幅员辽阔，全国各地气候条件差异较大，论述土地复垦方案时一定要因地制宜，宜农则农、宜林则林、宜牧则牧，切不可搞一刀切。
3.2.6 1 矿山破碎车间位置应结合矿山开拓、选矿工艺布置、外部运输条件确定。车间建构筑物包括破碎机车间、卸料坑、观察室、电气及控制室、空压站等。
2 破碎机型式取决于物料的物理机械性质，应根据物料适应性和磨蚀性试验选型。根据破碎车间设备投资、土建投资、材料消耗及相关配套设施费用，进行技术经济比较后确定型式。
3 环境敏感区，是指依法设立的各级各类自然、文化保护地，以及对建设项目的某类污染因子或者生态影响因子特别敏感的区域。
3.2.7 2 矿山爆破器材库区宜设置在偏僻山谷地带，工程地质和水文地质条件较好，远离村庄、工矿企业、公路、铁路、高压线等设施，并应符合现行国家标准《爆破安全规程》GB 6722的规定要求。
3 固定式破碎车间、输送廊道应布置在矿山爆破危险警戒线以外，否则应叙述采取的安全防护措施。
5 通常加油站及油库可设置在矿山工业场地内，也可设置在矿山工业场地外运输道路一侧，加油站及油库与周围的建、构筑物距离应符合现行国家标准《汽车加油加气站设计与施工规范》GB 50156的有关规定。
3.2.8 矿山工程的电气专业初步设计文字说明可根据工程的具体情况而增减内容。
3.2.9 1 与建筑设计相关的气象条件包括：气温、降水、风向、风速等方面。这些气象条件是确定建筑外围护结构方案和防雨水方案设计的依据。
2 与建筑设计相关的水文地质内容主要是地下水的水位深度。地下水的深度结合降水情况，是作为地下建筑物防水防渗漏构造设计方案的依据。
建筑设计应了解工程建设所在地的地震基本烈度。根据地震基本烈度的数值，对照抗震规范要求，确定建筑设计方案和构造措施。
3 当地建筑风格，习惯做法和甲方的要求，是做好建筑设计方案的前题条件，因此前期设计要注重对当地建筑风格和习惯做法的深入了解，并加以阐述。
6 建筑设计应尽量采用新技术，新材料。对已了解到能够应用于本设计的新技术、新材料，应加以说明。
7 建筑物、构筑物特征一览表应包括以下内容：
建筑面积（地上/地下），建筑体积（地上/地下），结构型式，建筑特征描述等。表1内容包括建筑物平面和立面或剖面的简图。表2主要以文字描述为主，可根据工程的需要选用相应的表格。

3.2.10 依据于本行业做法及国家有关标准编制。对使用新技术、新方案的项目或重要生产车间的结构方案应进行详细的论证，对其可行性、适用性、经济性等进行充分的分析研究。
3.2.11 1 设计所遵循的有关文件指设计过程中应遵守的国家规范与标准、项目所在地方的法律和法规、项目合同以及与项目有关的协议等。
2 给水包含的内容：
1） 水源的情况。取河水时，应说明河流名称、所属水系、地理位置，地形、地质、河床情况及其水系的可靠性。本工程取水地段航运、沿岸工业企业取水、排水及污染状况，取水方式，取水构筑物的组成，设备选型、工作班制、输水距离、高差、管材选用等。取河水时，应充分考虑取水地段航运、沿岸工业企业取水、排水及污染状况。河水枯水流量与水位的保证率及最高水位的确定参照现行的国家标准《室外给水设计规范》 GB50014。因为矿山一般水资源比较缺乏，枯水位保证率的上限可采用97%，与枯水流量的保证率相同。
取地下水时，说明勘探的结论（水文地质特征和抽水试验结果），目前开采状况及地下水污染情况。本工程取水构筑物的组成、设备选型、工作班制、输水距离、管材选用等。
取水库水或湖泊水时，说明其位置、名称、库容、水位变化，目前利用情况及将来规划，取水点位置及地形情况等。本工程取水方式，取水构筑物的组成，设备选型、工作班制、输水距离及管材的选用等。
取泉水或溶洞水时，说明位置、形成条件、季节变化情况，补给来源的可靠性和取用的条件。本工程取水方式，取水构筑物的组成，设备选型、工作班制、输水距离及管材的选用等。
当与其他单位协作时，说明接管位置、标高、供水量、水压、管径等。
当有二个以上水源时，应进行方案优化比选，阐明水源选择理由。
2） 用水量。应说明生产用水量、辅助生产用水量、生活用水量，消防总用水量，水源供水能力。
3） 水质、水压要求。生产、生活用水的水质要求及根据生产、生活、消防系统所要求的供水水压。
4） 给水处理。应阐述水源水质分析情况，说明需要处理的理由，处理水量，采用的给水处理系统（主要设备、建筑物、构筑物），处理需用药剂的种类、投药方式、用药剂量，处理过程中的化验和监测手段，处理场的设置位置、高程等；
5） 给水系统。应说明采用几种给水系统，并阐述其设置理由、组成情况（包括泵站、设备选型、储水方式、能力、管材选用等）；
3 排水包含的内容：
1）排水量。应说明生产废水、生活污水排排水量。
2）排水系统。应说明排水分几个系统及其理由，排水方向及排出的措施。
3）污水处理。应说明污水水质、对处理后的水质要求，污水处理场的位置、处理方式和构筑物的组成情况。
4）排水设施。应说明泵站的位置、设备选型，以及管材选用等。
4 应说明车间内部给排水系统、设备选型，管道敷设方式、管材选用等。
5 应说明水源供水、各车间生产消耗水以及生活用水等的计量设施，选用计量设备的型号、规格、数量等。
3.2.13 1 矿产资源是重要的自然资源，是国民经济发展的重要物质基础。加强矿山自然生态环境的保护与治理、减少资源浪费，是促进资源开发利用和生态环境保护相协调的必然要求。近几年，我国建材工业进入了发展的快车道，但也付出了巨大的资源和环境代价，经济发展与资源环境的矛盾日益尖锐。若不坚持节约资源、清洁生产，矿产资源很快会消耗殆尽，人类耐以生存的地球环境会进一步恶化，人类身体健康会受到严重威胁。
2 矿山节能减排的具体措施有：
1） 充分利用低品级矿石，实现矿产资源的综合利用；
2） 具备露天开采条件的矿床，应采用露天开采方式；
3） 采用合适的开拓运输方案，减少采场内汽车运输距离；
4） 确定合理的爆破参数，降低大块率和爆破材料单耗；
5） 矿石外部运输宜采用胶带输送机，降低运输成本，节约能源；
6） 选用节能降耗的机电设备；
7） 加强矿山土地复垦和生态恢复，边开采边恢复；生态恢复宜因地制宜，不可搞一刀切。
3.2.14 矿山环境保护设计依据包括：
《中华人民共和国环境保护法》（1989.12.26）
《中华人民共和国水土保持法》（1991.6.29）
《中华人民共和国固体废物污染环境防治法》（1995.10.30）
《中华人民共和国水污染防治法》（1996.5.15）
《建设项目环境保护管理条例》（1998.11.29）
《中华人民共和国大气污染防治法》（2000.4.29）
《中华人民共和国环境噪声污染防治法》（2000.4.29）
矿山污染源主要是指矿山生产过程中产生的粉尘、废气、燥声、废水、废石（土）、尾矿和爆破振动。
各种挖、填方边坡是指除采矿场、废石场外，为矿山开采服务而设置的工程的边坡，包括道路、铁路、胶带输送机、破碎站、各种场地平整的边坡。
3.2.15 设计依据包括法律、法规、标准、规范及规程等。
自然危害因素是指地质构造条件、喀斯特地貌、水文地质条件、工程地质条件、不良气候条件等自然条件对矿山开采的影响。
职业危险、危害因素包括边坡失稳、爆破伤害、车辆伤害、机械伤害、高处坠落、触电伤害、压力容器伤害、职业卫生危害（包括粉尘、燥声、振动）等对人员造成的危险和危害。
3.2.16 附件中的各种基础文件包括矿床地质勘查报告、地质勘查报告评审意见书、矿产资源储量备案证明、环评报告审查意见书、气象条件等；对于采用地下开采的矿山和露天开采采用溜井平硐开拓方案的矿山尚需包括井巷工程的工程地质勘察报告，极易发生滑坡的露天高边坡应附工程勘察报告，地下开采矿山和水文地质条件复杂的凹陷露天矿山应附水文地质勘察报告。

3.3 初步设计图纸

3.3.2 1 通常矿山距选矿厂或水泥工厂较远，为了表示矿山与厂区的相对位置关系，根据需要情况可以出一张区域位置图。区域位置图比例一般采用1：5000或1：10000。
2 必要的文字说明包括地形图来源、地形图采用的坐标系统及高程系统、坐标和高程单位等。
主运矿（岩）道路又称干线道路，是指为采矿场各开采台阶通往卸矿点或废石场的共用道路，通常设计成双车道；
上山道路又称设备上山道路，通常指从矿山脚下至卸矿点之间的道路，可设计成单车道，但需在适当的位置设置错车道。
4 为使图纸清洁美观、便于识别，设计中应将地质勘探线剖面图中的与设计无关的内容清除。如：地勘单位计算资源储量时在剖面图中标注的面积。
当地质队提供的勘探线剖面图中有化学分析结果表，此时应将化学分析结果表在图中列出。有的地质勘查单位将所有地质勘探线化学分析结果做成一本附件，此时就没有必要列出化学分析结果表。地质纵剖面图主要是为圈定开采境界时使用，也不需列出化学分析结果表。
5 水平分层平面图 是将矿山按一定的高度分成若干水平层状，对各分层的地质情况进行表述。也有极个别缓倾斜矿床为了减少贫化和损失，采用了倾斜分层，但由于数量少，未对其进行规定，具体设计时可参照本条要求执行。
6 品级变化复杂的矿床一般是指III类勘探类型的矿床，矿层与夹层属同一地层，呈互层状，数量极多，采用水平分层平面图无法表述清楚。块段一般可按20×20m~20×50m划分。
7 爆破参数是指最小抵抗线、孔距、排距、钻孔倾角、钻孔深度、钻孔超深等。
为了减少基建工程量，设计中有时会适当增大或减少初期生产水平的台阶高度；有的矿山由于地形缓，为方便穿孔作业，有时也会增加若干个小台阶。这些台阶称作“非正规台阶”。
8 开拓系统简单是指采用公路——汽车开拓运输方案或采用公路——破碎站——胶带机开拓运输方案的露天矿山。如开拓系统简单，本图可与总平面图合并。
9 由于地质剖面图往往与采矿场最终边坡斜交，在地质剖面图上无法表示出台阶终了坡面角、最终边坡角和安全平台、清扫平台、运输平台的宽度。故应专门绘制剖面图来表示上述参数。
10 对于一般矿山而言，经过5~7年后基本已进入正轨，矿山生产管理部门有能力根据生产需求组织和管理生产，不再需要设计单位提供采掘进度计划表。
3.3.3 仪表内容较少时，初步设计可省略仪表流程图。当矿山为小矿种时，可以选择出图
3.3.4 2 主要表示地形、地物、指北针、坐标网、标高及建筑物、构筑物的位置等。
3 主要表示地形、地物、指北针、坐标网，给水处理构筑物、泵站、化验室等，并附有给水处理构筑物高程图，当水源与给水处理场合建时，可与水源地平面布置图合并。
4 主要表示地形、地物、指北针、坐标网、污水处理建筑物的相互位置和标高等。

4 施工图
4.1 一般规定

4.1.1 当设计合同对设计文件编制深度另有要求时，设计文件深度应同时满足本规定和设计合同的要求。
4.1.2 一般情况下，各专业的施工图设计图纸包含了设计说明、设备表、材料表及图纸总封面。具体到某一项目时交付的文件内容应遵照合同约定。设计使用说明包括使用与维修年限、使用与维护注意事项、修改设计权限声明及其他应说明的内容。
设计单位的计算书不属于必须交付的设计文件，但应按相关要求编制并归档保存。当主管部门组织设计文件审查要求提供计算书时，应按要求提供相关计算书。

4 施工图
4.1 一般规定

4.1.1 当设计合同对设计文件编制深度另有要求时，设计文件深度应同时满足本规定和设计合同的要求。
4.1.2 一般情况下，各专业的施工图设计图纸包含了设计说明、设备表、材料表及图纸总封面。具体到某一项目时交付的文件内容应遵照合同约定。设计使用说明包括使用与维修年限、使用与维护注意事项、修改设计权限声明及其他应说明的内容。
设计单位的计算书不属于必须交付的设计文件，但应按相关要求编制并归档保存。当主管部门组织设计文件审查要求提供计算书时，应按要求提供相关计算书。

4.2 露天矿山开采

4.2.1 从国内建材行业内各设计院分工情况来看，破碎与输送、碎石储存、碎石输送的工艺布置这几项设计工作，有的设计院由采矿专业进行工艺设计，有的由选矿或水泥工艺专业进行工艺设计，但是对设计成品的内容要求都是一样的。
4.2.2 本条规定了矿山总平面图应表示的内容。
12 矿山总平面图比例一般采用1：2000或1：1000；必要的文字说明包括地形图来源、地形图采用的坐标系统及高程系统、坐标和高程单位等。
4.2.3 本条规定了矿山总平面图应表示的内容。
3 工程量表宜按表5.2.3的样式编制。
4.2.4 开采运输设备表包含主要生产设备和辅助生产设备。矿山主要生产设备包括穿孔、采装、运输等设备，应根据矿山生产规模和长远规划、矿床开拓系统、开采技术方案、业主对设备的采购意向、工作班制、管理模式、设备备件的互换性、岩石的软硬程度、裂隙发育程度、产状、夹层的物理力学性质以及采用的爆破方式等综合确定设备的规格和型号，并进行数量计算。辅助生产设备推土机、装载机、碎石机、加油车、洒水车、检修车、通勤车等，可通过对比同类、同规模矿山配置情况予以确定型号及数量。
4.2.5 在施工图设计阶段不应更改初步设计确定的开拓运输方案。
4 “上部和下部开拓运输系统不同”指的是矿山上部采用山坡露天开采，下部采用凹陷露天开采，此时应另出一张凹陷开采时开拓系统图。“开拓系统简单”是指当采用公路——汽车开拓运输方案或采用公路——破碎站——胶带机开拓运输方案的露天矿山。
5 溜井——平硐开拓系统的各项工艺参数一般包括如下内容：
1） 画出溜井、硐室、平硐、通风井的水平投影位置，溜井上部设有溜槽的，还应表示溜槽和溜井喇叭口的布置情况。硐室、平硐、通风井采用虚线表示。
2） 表示溜井（槽）——平硐工程的纵剖面示意图，注明井口、硐室、平硐口、风井口标高及平硐、通风井的纵向坡度，标注溜井深度、溜井直径、矿仓高度、平硐长度、通风井长度尺寸；
3） 溜槽、溜井、平硐、通风井中心线等应标注控制坐标；
4.2.6 本条规定了矿山道路设计应表示的内容。
1 平曲线里程桩号的标注形式为：ZYn桩号、QZn桩号、YZn桩号（n=1、2、3、4，……n），如0+425.74 ZY2；
平曲线要素表应按表4格式表示，回头曲线主要技术参数表应按表5格式表示；

小桥、涵洞通常跨度不大，用涵洞的中心线桩号和桥中桩号表示其位置不会影响施工图的阅读。对于隧道，往往长度较大，用隧道的中间桩号表示明显不妥，故规定用隧道的起止点坐标表示，对于隧道在弧线上的，还要求标注交点坐标。
文字说明通常包括：地形图提供单位及比例、地形图采用的坐标系及高程系、坐标及标高采用的单位、道路用途、车道设置情况、路面面层类型、路面宽度、路基宽度、道路的设计等级、荷载等级、设计车速及图纸中没有表达的交通标志和安全设施等内容。
2 纵断面图图测设数据一般采用图1的格式来表示。

当路线坡度发生变化需要设置竖曲线时，变坡点可用细实线圆圈表示；切线可用细虚线表示；线左侧标注桩号，线右侧标注变坡点高程。水平细实线两端对准竖曲线的始、终点。两端的短竖直细实线在水平细实线之上为凹曲线，反之为凸曲线。竖曲线要素（半径R、切线长T、外距E）的数值可标注在水平细实线上方（见图2）。

5 文字说明包括路基材料、路面材料以及对路基压实度的要求，并注明施工方法。
9 某些矿山道路对截排水有特殊要求时，应绘制截、排水系统图，一般情况下不出此图。截排水沟断面尺寸可根据汇水面积计算确定。
10 某些路段挖填不平衡或需要大量借方时，根据需要绘制土方调配图，交待借方取土位置和使用量。
4.2.7 本条规定了溜井——平硐工程设计应包括的内容。
4 若硐门处岩层稳定，又无落石滚下隐患时硐门结构可简化设计。
5 硐室工艺布置图应根据硐室内部布置的设施及设备进行合理设计，从安全稳定的角度出发，硐室断面面积应力求减小。
4.2.8 根据需要矿山工业场地建、构筑物有：矿山办公室(楼)、矿山化验室、机修车间（或锻钎机房）、汽车修理间（或保养间）、润滑油脂库、加油站、材料库（或工具房）、生产汽车库（或露天停车场）、行政汽车库、汽车洗车台、推土机及装载机库、矿山变电所、矿山配电站、储水池、水泵房、食堂（配餐室）、锅炉房、厕所、门卫、排水沟、挡土墙、护坡、围墙等。矿山工业场地具体设什么，应根据业主要求及实际需要定，若矿山距工厂较近，大多建筑物可设在厂区。
4.2.9 根据需要矿山爆破材料库区建、构筑物有：炸药库、起爆材料库、硝酸铵库、消防设施等。爆破材料加工区包括起爆材料检测加工室、空箱堆棚等。警卫宿舍区包括值班收发室、警卫宿舍、厨房、厕所。其它设施如防洪系统、排水系统、土堤、护坡防护系统、围墙及大门等。此外还要有完备的监控系统、通讯系统、防雷系统、通风采暖系统及防盗设施。简述爆破材料的种类、数量、储存搬运的方法。
4.2.10 本条规定了工业场地和爆破材料库区竖向设计及雨水排除的内容。平面图比例一般为1:500。
4.2.11 本条规定了工业场地和爆破材料库区土石方工程的内容。土石方子项的防护工程包括挡土墙、护坡等内容。
4.2.12 本条规定了露天采矿场的防洪应表示的内容。对于工业场地、爆破材料库区、废石场以及其它工程的防洪设计均包含在相对应项目的图纸中。
4.2.13 本条规定了露天采矿场的排水应表示的内容。对于工业场地、爆破材料库区、废石场以及其它工程的排水设计均包含在相对应项目的图纸中。
4.2.14 本条规定了废石场设计应表示的内容。
15 废石场平面图比例一般采用1：1000或1：500；
文字说明一般包括如下内容：
1）地形图来源；
2）地形图采用的坐标系统及高程系统；
3）坐标和高程单位；
4）岩石松散系数及下沉率，可容纳原岩数量；
5）阐述排弃方法；
6）排弃前对废石场地基进行处理的措施；
7）场顶内倾坡度的设置情况；
8）阐述截水沟和挡石坝或石笼坝的设置情况。
4.2.15 本条规定了土地复垦设计应包含的内容。对于凹陷露天采矿场，待其闭坑后可蓄水养鱼和农田灌溉之用，不必进行土地复垦设计。土地复垦设计只能在山坡露天采矿场和废石场进行，土地复垦种植何种植物应因地制宜，不可搞一刀切。
4.2.16～4.2.17 破碎、筛分、碎石储存库及胶带输送机工艺设计分资料图和成品图二个设计阶段。资料图阶段应向建筑、结构、水道、电气等专业提出车间厂房、基础的建筑、结构要求以及给水排水、供电、自动化控制要求。成品图阶段对各专业的查返资料进行核对，并在工艺图上进行表示，俗称“穿衣服”。
4.2.19 绿化设计通常包含在各工程子项的内容里，不单独出图；但内容较多要求较高时，也可单独出图。

4.3 电气自动化

4.3.1 1 应包括配电回路数量、用途、规格，每个回路使用的二次接线图号，用电设备电气参数，元件型号规格。
3 包括回路电气参数，电气元件型号规格，电缆电线规格，保护管规格。标明照明回路的相序。
4 自动化仪表内容较少时，可将仪表内容合并在电气图纸中。
5 按现场级和操作监控级（包括管理级）绘出整个系统的硬件配置。
6 应表示设备尺寸、设备安装位置、电缆沟或电缆桥架安装布置图。
8 应包含电缆规格、长度，穿线管的规格、长度等内容。
9 接地图应包括接地网的布置、接地极的布置、测试点、断接卡的设置位置，接地电阻要求及接地网做法、材料和技术要求。
10 防雷布置图应标注防雷接闪器、防雷引下线位置，接闪器型式和安装要求，防雷接闪器、防雷引下线、防雷接地的做法、材料和技术要求。
11 应包括用电设备的位置和设备编号、电缆桥架布置，电缆走向，电缆桥架安装形式和要求。

4.4 建筑

4.4.1 1 图纸目录应明确工程名称和子项名称，每张图图号和图名及图幅。图纸目录图名应与图纸图名一致。
2 工业厂房的设计图纸说明中，应说明本车间的火灾危险性类别。在同一车间内，有不同火灾危险性类别分区时，应在图纸中表示，且在说明中阐述。
3 工业厂房中设备布置对建筑的开窗、楼梯等都有相应要求。因此设计图中应表示出设备基础，有必要时应表示出设备基础与墙面、楼梯等部位的距离尺寸。
4～6设计图要详细表示的内容，可在平、立、剖面图中索引标准图，不宜索引其它图纸。对有必要绘制的详图，宜尽量按统一的比例表示同类型的设计内容。
7 公共建筑和居住建筑设计，应满足国家节能设计规范。应按地方对节能设计文件的要求，编写节能设计专篇。对节能设计细部构造，应采取索引标准图或绘制详图的方式，进行表述。
4.4.2 1 “建筑施工图统一说明”是作为本工程建筑设计的一个总的概述。总则的内容应表述本工程建筑设计的总原则，应说明设计的依据。
2 图中所用符号及代号，按国家制图标准要求执行。对本工程的图号注释应加以说明，如：工程代号—项目代号—专业代号—图纸序号的表示方法。
3～6 对本工程中各子项的建筑构造做法和装饰工程及详图设计共性要求，应加以统一说明。有利于简化单体施工图和便于施工现场对总体要求的把握。
7 应对本工程所采用的国家现行有关的设计规范及规定、全国通用工业厂房建筑配件标准图集和采用的地方及其它的标准图加以详细列举。供施工单位提前对工程施工具体要求加以准备。

4.5 结构

4.5.1 对于有使用功能要求的项目或车间子项，一般均应编制结构使用要求文件。
4.5.2 1 总则应包含施工总体要求及注意事项等、设计依据、结构设计使用年限等等；
4.5.3 1 图纸目录应按图纸序号排列；
2 5）采用桩基时应明确说明桩型、桩径、桩长、桩端持力层及桩进入持力层的深度要求，设计所采用的单桩承载力特征值（必要时尚应包括竖向抗拔承载力及水平承载力），地基处理的要求，抗冻涨、液化、湿陷、膨胀等的措施及要求；
3 设计图纸具体内容如下：
1）基础平面图。
应绘出定位轴线、基础构件（包括桩、基础或承台、柱子、墙、基础梁等）的位置、尺寸、标高及构件编号；基础底标高不同时，应绘出放坡示意图。标明施工后浇带的位置及宽度。绘出地沟、地坑、设备基础等的平面位置、尺寸及标高。需进行沉降观测时注明观测点位置。当采用人工复合地基，且另由其他具备专业设计资质的单位设计时，应给出复合地基的处理范围或拟建基础位置荷载等资料，并明确其处理方法、深度等要求，注明复合地基的承载力特征值及变形控制值等有关参数及检测要求。以及必要的文字说明等。
2）基础设计详图。
砌体结构无筋扩展基础应绘出剖面、基础圈梁、防潮层位置，并标注定位尺寸、基础总尺寸、分尺寸及标高等。扩展基础应绘出平、剖面及配筋、基础垫层，并标注定位尺寸、基础总尺寸、分尺寸及标高等。桩基应绘出桩详图、承台详图及桩与承台的连接构造详图。基础梁详图可参照现浇楼面梁详图的绘制方法绘制。对形状简单、规则的扩展基础、承台，可按照现行国家标准图集《平面整体表示法》G101的规定绘制。
3）上部结构平面、立面图。
一般砌体结构和混凝土结构均应绘制平面图，当仅用平面图表示不清楚时可绘制立面图。图中应绘出定位轴线及梁、板、柱、承重墙、抗震墙、构造柱、圈梁、设备基础、预埋件、预留孔洞，吊车或单轨吊钩等所有构件或设备的位置及必要的定位尺寸，注明结构构件的截面尺寸，并注明其编号和标高。注明设备的起重量和使用要求。屋面平面图当结构找坡时应标注屋面的坡度、坡向、坡板起终点处的板面标高。应绘制必要的复杂节点部位的做法详细。
钢结构一般均应绘制平面图，在立面上有构件布置时一般也绘制立面图。图中应绘出定位轴线及钢架、桁架、钢梁、钢柱、支撑、系杆、檩条，吊车或单轨吊钩等所有构件或设备的位置及必要的定位尺寸，注明结构构件的截面尺寸，并注明其编号和标高。注明设备的起重量和使用要求。屋面平面图当结构找坡时应标注屋面的坡度、坡向、起终点处的标高。应绘制各个不同节点的详细索引。
4） 上部结构设计详图
a 钢筋混凝土结构设计详图；应绘制构件的定位尺寸、截面尺寸、
长度、标高及配筋。预应力混凝土构件应绘出预应力筋定位，并提出锚固及张拉要求。应绘制出构件的连接节点的详细要求和注写必要的文字说明。一般的现浇梁、板、柱、墙可采用国家标准图集《平面整体表示法》G101 规则绘制。
b钢结构设计详图；应有必要的文字说明和与布置图一致的节点
详图等内容。其内容及深度应能满足制作详图的要求，钢结构制作详图一般应由具有钢结构专项设计资质的加工制作单位完成，也可由具有该项资质的其他单位完成，其深度可由制作单位确定。钢结构设计施工图一般不包括钢结构制作详图的内容。钢结构设计施工图一般采用布置图加节点详图的方式绘制；节点详图应包括：节点连接形式、连接杆件、零件截面、尺寸、定位，焊缝，焊钉、螺栓、锚栓的布置、数量、尺寸、型号，螺栓开孔的尺寸及特殊的精度要求等。钢结构施工图也可采用国家标准图集《钢结构施工图参数表示方法》SG115-1的规则绘制。
5 单体车间的设计文件主要为施工图，每张施工图一般均由图形和文字说明两部分组成。每张图中的文字说明均可认为是本条所列的“设计说明”内容的一部分。本条所列的设计说明内容，可集中编制（像；车间的钢结构的总说明、钢管混凝土结构的总说明、预应力结构的总说明等等。），也可分散在相应的施工图内编制。

4.6 给水及排水

4.6.1 据调查，多数矿区采用生产、生活和消防合并的统一供水系统，但也有采用分区或分质、分压的供水系统。
4.6.3 总说明中应说明标高及尺寸的标注，凡不能用图示表达的施工要求，均应在施工图设计总说明或在子项说明中用文字表述，有特殊需要的说明可分列在有关子项的图纸上。
4.6.4 选择水源的原则是：基建投资省、营运费用低、水质可靠、供水安全。
1 图中应绘出地表水或地下水取水工程区域内的地形等高线，绘出水源取水头部、取水管井（或渗渠）、吸水管（自流管）、集水井、取水泵房、栈桥、辅助建筑物及道路的平面位置、尺寸标注和坐标，还有管道的管径、指北针等。
2 一般工程可与总平面图合并绘在一张图上，较大且复杂的工程应单独绘制。
3 平面图应绘制取水头部所在位置及相关河流、岸边的地形平面布置，并应标明河流、岸边与总体建筑物的坐标、标高，并标明指北针；剖面图应绘出取水管井（渗渠）所在位置及组成形式，标明各建筑物（或构筑物）的坐标和标高，并标明指北针；详图应详细标注各部分尺寸、构造、管径及引用详图。
4 应绘出水泵设备基础尺寸，以及相应的管道、阀门、管件、附件、仪表、配电以及起吊设备的相关位置、尺寸和标高。
5 该子项图纸的内容应包括集水井、计量设备、转换闸门井，应标注尺寸并注明所采用的标准图集。
4.6.5 各图件应符合下列规定：
1 给水处理厂、泵站总平面布置图应绘出各建筑物（或构筑物）平面位置、道路、标高、坐标、连接各建筑物（或构筑物）之间的各种管道、管径、闸门井、检查井、药物（或滤料）等堆放场地的平面位置、尺寸、指北针。
2 给水处理厂、泵站工艺流程断面图中应标明工艺流程中各处理构筑物、水池及其水位标高关系。
3 净化建筑物（或构筑物）平剖面图及详图应分别绘制各建筑物（或构筑物）的平剖面图及详图，图中应表示出工艺设备布置、各细部尺寸、标高、构造、管径及管道穿池壁预埋管管径或加套管的尺寸、位置、结构形式和引用详图。
4 水泵房平面图中应绘出水泵设备基础尺寸、管道、阀门、附件、仪表、配电及起吊设备、计量设备等的位置和尺寸。如需设真空泵或其他引水设备时，可绘出有关的管道系统和平面位置及排水设备。水泵房剖面图中应绘出水泵基础剖面尺寸、标高、水泵轴线、管道阀门安装标高、防水套管位置及标高。
5 高位水池（或水箱）配管及详图应分别绘出高位水池（或水箱）的形状、工艺尺寸、进水、出水管等平剖面图或详图，并应标注管径、标高、最高水位、最低水位及贮水容积。
6 应绘出循环冷却水系统构筑物及各种循环管道的平面、剖面及系统图，并应标注相应设计参数。
4.6.6 根据环境保护和卫生防疫的要求，矿区排水应采用分流制。分流制的污水经处理后回用或达到排放要求后就进排放。雨水就近排入水体。
4.6.8 道路、场地浇洒用水和绿地用水定额系根据调查和设计资料分析确定，并应满足下列条件：
1 平面图应满足下列条件：
1）应绘出与给水、排水或消防给水管道布置有关各层的平面，内容应包括主要轴线编号、房间名称、用水点位置，并应注明各种管道系统编号（或图例），标出各楼层建筑平面标高。
2）应绘出给水排水、消防给水管道平面布置、立管位置及编号，预留孔洞尺寸及其他必要的定位尺寸。
3）底层（或首层）平面应注明给水引入管、排出管、水泵接合器管道等与建筑物的定位尺寸、穿建筑外墙管道的管径、预留洞（防水套管）的形式与标高。
4）若管道种类较多，可分别绘制给水排水平面图和消防给水平面图。
5）对于给排水设备及管道较多处，如泵房、水池、卫生间等，当上述平面不能交待清楚时，应绘出局部放大平面图。
2 管道系统图（轴测图）应满足下列条件：对于给水排水系统和消防给水系统，一般宜按比例分别绘出各种管道系统图，图中应标明管道走向、管径、仪表及阀门、伸缩节、固定支架、控制点标高和管道坡度、各系统进出水管编号、工艺用水设备（或各楼层卫生设备）连接点位置。如各层（或某几层）工艺用水点及卫生设备接管（分支管段）情况完全相同时，在管道系统图上可只绘一个有代表性楼层的接管图，其他各层注明同该层即可；复杂的连接点局部放大绘制；在管道系统图上，应注明建筑楼层标高、层数、室内外地面标高。
4.6.10 1 计算用水量时，未预见水量是指给水系统设计中难以预测而必须保留的水量，一般占总用水量的10﹪～20﹪。管网漏失水量，据调查，约占总用水量的10﹪左右。矿区最高日用水量不包括消防用水，为确保消防用水，应采取设置消防水池等措施。

4.7 采暖通风与空气调节

4.7.1 本条总述了对采暖供热设计深度的要求。
1～2 当某项目是矿山与厂区同时设计时，可与厂区合并编写工程设计总说明，并应说明矿山的小气候等特殊情况和要求。工业采暖子项，一般房间繁多，小而分散，但设计条件和原则大体统一，所以不要求每个子项都编制设计说明，但要求在施工图设计总说明中，应统一交代暖通设计原始资料和设计原则及方法。各相应图纸还应符合如下规定：
1） 采暖平面图。采暖平面图应与立面图和剖面各图及节点图、设备材料表等互相对应，共同简明而完整地表现设计意图，并应表示下列内容：
a 绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称，底层平面图上应绘制出指北针。
b 采暖平面应绘出散热器位置，注明片数或长度，采暖干管及立管位置、编号、管道固定支架、伸缩器、入口装置等。
c 二层以上的多层建筑，其建筑平面相同的采暖标准层平面可合用一张图纸，但应标注各层散热器数量。
2) 采暖系统图。分户热计量的户内采暖系统或小型采暖系统，当平面图不能表示清楚时应绘制系统透视图，比例宜与平面图一致，按45°或30°轴侧投影绘制；多层、高层建筑的集中采暖系统，应绘制采暖立管图并编号。上述图纸应注明管径、坡度、标高、散热器型号和数量。
3) 采暖详图。采暖系统的各种设备及零部件施工安装，应注明采用的标准图、通用图的图名及图号。凡无现成图纸可选，且需要交代设计意图的，均需绘制详图。简单的详图，可就图引出，绘制局部详图。
3 供热室外管网。
本条对供热室外管网平面图的内容作了具体叙述。供热纵断面图是漫长管线的连续描述，所以要求详细而准确。供热透视图的特点是立体，比较直观，能比较清晰地表达出纵向标高。管道横断面图的作用是表示切面上的物体及其位置关系，必须表示的局部细节，由供热节点详图来表达，使设计简明而完整。具体要求如下：
1) 平面图。绘制建筑红线范围内的总图平面，包括建筑物，构筑物、道路、坎坡、水系等，并标注名称，定位尺寸或坐标；标注指北针；绘制管道布置图，图中包括补偿器、固定支架、阀门、检查井、排水井等，标注管道、设备、设施的定位尺寸或坐标，标注管段编号（或节点编号）、管道规格、管线长度及管道介质代号、固定支架编号等。
2) 纵断面图或透视图（比例：纵向为1：500或1：1000，竖向为1：50）.地形较复杂的地区应绘制管道纵断面展开图或透视图。当地沟敷设时，标出管段编号（或节点编号）、设计地面标高、沟顶标高、沟底标高、管道标高、地沟断面尺寸、管段平面长度、坡度及坡向；当架空敷设时，标出管段编号（或节点编号）、设计地面标高、柱顶标高、管道标高、管段平面长度、坡度及坡向；当直埋敷设时，标出管段编号（或节点编号）、设计地面标高、管道标高、填砂沟底标高、管段平面长度、坡度及坡向等。
管道纵断面图或透视图中还应表示出关断阀、放气阀、泄水阀、疏水装置和就地安装测量仪表等。
简单项目及地势平坦处，可不绘制管道纵断面图而在管道平面图主要控制点直接标注或列表说明上述各种数据。
3) 横断面图。当地沟敷设时，管道横断面图应表示出管道直径、保温层厚度、地沟断面尺寸、管中心间距、管子与沟壁、沟底距离、支座尺寸及覆土深度等；当架空敷设时，管道横断面图应表示出管道直径、保温层厚度、管中心间距、支座尺寸等；当直埋敷设时，管道横断面图应表示出管道直径、保温层厚度、填砂沟槽尺寸、管中心间距、填砂层厚度及埋深等。采用标准图、通用图时可不绘管道横断面图，但应注明标准图、通用图名称及索引的图名、图号。
4) 室外热力管网节点详图。必要时应绘制检查井、分支节点、管道及附件的节点详图。
4.7.2 本条是对通风设计深度的总体要求。
1 对于小的子项通风设计可总体编制工程总设计说明。对于通风内容简单的工程，可以和采暖及空调设计一体说明。工业通风子项，一般房间繁多，小而分散，但设计条件和原则大体统一，所以不要求每个子项均编写设计说明，但要求施工图设计总说明中，统一交代暖通设计原始资料和设计原则及方法。但防排烟通风及大的管道通风系统设计，应编制子项设计施工说明，交代设计原始资料和设计原则及方法等等。
2） 通风系统平面图。通风平面图应与立面图和剖面各图及节点图、设备材料表等互相对应，共同简明而完整地表现设计意图。
a 绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称，底层平面图上绘制出指北针。
b 通风、防排烟风道平面用双线会出风道，标注风道尺寸（圆形风道注管径、矩形风道注宽x高）、主要风道定位尺寸、标高及风口尺寸，各种设备及风口安装的位置尺寸和编号，消声器、调节阀、防火阀等各种部件位位置。
c 风道平面应表示出防火分区，排烟风道平面还应表示出防烟分区。
3) 通风机房平面图和剖面图。
a 机房图应根据需要增大比例，绘出通风设备（如风机、消声器等）的轮廓位置及编号，注明设备外形尺寸和基础距离墙或轴线的尺寸。
b 绘出连接设备的风道、管道及走向，注明尺寸和定位尺寸、管径、标高、并绘制管道附件（各种仪表、阀门、柔性短管、过滤器等）。
c 当平面图不能表达复杂管道、风道相对关系及竖向位置时，应绘制剖面图。
d 剖面图应绘制出对应于机房平面图的设备、设备基础、管道和附件，注明设备和附件编号以及详图索引编号，标注竖向尺寸和标高。
4) 通风竖风道图。
对于层数较多、分段加压、分段排烟或中途竖井转换的防排烟系统，或平面表达不清竖向关系的风系统，有必要绘制系统示意或竖风道图。对于层数较多、分段加压、分段排烟或中途竖井转换的防排烟系统，或平面表达不清竖向关系的风系统，应绘制系统示意或竖风道图。
5) 通风剖面图和详图，应符合如下要求：
a 风道或管道与设备连接交叉复杂的部位，应绘剖面图或局部剖面。
b 绘出风道、管道、风口、设备等与建筑梁、板、柱及地面的尺寸关系。
c 标注风道、管道、风口等的尺寸和标高，气流方向及详图索引编号。
d 通风系统的各种设备及零部件施工安装，应注明采用的标准图、通用图的图名图号。凡无现成图纸可选，且需要交代设计意图的，均需绘制详图。简单的详图，可就图引出，绘制局部详图。
4.7.3 本条总述了对空调设计深度的总体要求，具体应符合如下规定：
1）空调设计说明。与采暖和通风设计类似，工业空调子项，一般也是房间繁多，小而分散，而设计条件和原则大体统一，所以不要求每个子项均编写设计说明，但要求施工图设计总说明中，统一交代暖通设计原始资料和设计原则及方法。但集中空调设计，应编制子项设计施工说明，交代设计原始资料和设计原则及方法等等。
2） 空调平面图。
空调平面图应与立面图和剖面各图及节点图、设备材料表等互相对应，共同简明而完整地表达设计意图，还应符合如下要求：
a 绘出建筑轮廓、主要轴线号、轴线尺寸、室内外地面标高、房间名称，底层平面图上绘制出指北针。
b 空调平面用双线会出风道，标注风道尺寸（圆形风道标注管径、矩形风道标注宽x高）、主要风道定位尺寸、标高及风口尺寸，各种设备及风口安装的位置尺寸和编号，消声器、调节阀、防火阀等各种部件位位置，标注风口设计风量（当区域内各风口设计风量相同时也可按区域标注设计风量）。
c 风道平面应表示出防火分区。
d 空调管道平面单线绘出空调冷热水、冷媒、冷凝水等管道，绘出立管位置和编号，会出管道的阀门、放气、泄水、固定支架、伸缩器等，注明管道管径、标高及主要定位尺寸。
3） 空调、制冷机房平面图和剖面图，应符合如下要求：
a 机房图应根据需要增大比例，绘出通风、空调、制冷设备（如冷水机组、新风机组、空调器、冷热水泵、冷却水泵、通风机、消声器、水箱等）的轮廓位置及编号，注明设备外形尺寸和基础距离墙或轴线的尺寸。
b 绘出连接设备的风道、管道及走向，注明尺寸和定位尺寸、管径、标高、并绘制管道附件（各种仪表、阀门、柔性短管、过滤器等）。
c 当平面图不能表达复杂管道、风道相对关系及竖向位置时，应绘制剖面图。
d 剖面图应绘制出对应于机房平面图的设备、设备基础、管道和附件，注明设备和附件编号以及详图索引编号，标注竖向尺寸和标高；当平面图设备、风道、管道等尺寸和定位尺寸标注不清时，应在剖面图标注。
4） 空调系统图、立管或竖风道图，应符合如下要求：
a 冷热源系统、空调水系统及复杂的或平面表达不清的风系统应绘制系统流程图。系统流程图应绘制出设备、阀门、计量和现场观测仪表、配件、标注介质流向、管径及设备编号。流程图可不按比例绘制，但管路分支及与设备的连接顺序应与平面图相符。
b 空调冷热水分支水路采用竖向输送时，应绘制立管图并编号，注明管径、标高及所接设备标号。
c 空调冷热水立管图应标注伸缩器、固定支架的位置。
d 空调、制冷系统有自动监控时，宜绘制控制原理图，图中以图例绘出设备、传感器及执行器位置；说明控制要求和必要的控制参数。
5） 空调剖面图和详图，应符合如下要求：
a 风道或管道与设备连接交叉复杂的部位，应绘剖面图或局部剖面。
b 绘出风道、管道、风口、设备等与建筑梁、板、柱及地面的尺寸关系。
c 标注风道、管道、风口等的尺寸和标高，气流方向及详图索引编号。
d 空调、制冷系统的各种设备及零部件施工安装，应注明采用的标准图、通用图的图名图号。凡无现成图纸可选，且需要交代设计意图的，均需绘制详图。简单的详图，可就图引出，绘制局部详图。
4.7.4 总述了对采暖通风与空调设计计算书的要求。工业设计，一般房间繁多且小而分散，但设计条件和设计计算原则大体统一，所以不要求每个子项都编制设计计算书，只要求施工图设计总说明中，统一交代暖通设计原始资料和设计计算原则及方法，以能对子项设计计算进行审校检查即可。但是锅炉房设计、热网设计、防排烟通风及大的管道通风系统设计以及集中空调设计均应编制设计计算书。
采用计算程序计算时，计算书应注明软件名称，打印出相应的简图、输入数据和计算结果。
设计计算应做到原始条件清楚，计算准确，计算结果完整，并满足工程所在省市有关部门要求的节能设计要求。
其他子项的暖通设计可不编制计算书，但要求施工图设计总说明中，统一交代设计原始资料和计算原则及方法。
4.7.5 施工图设计的设备表。其作用是介绍设计中选用的设备及规格参数等，并且是业主进行设备订货的依据，所以设备名称及性能、参数和数量都应填写准确、全面，并应简明。
4.7.6 图纸目录。要求先列新绘图纸，后列选用的标准图或重复利用图，主要为了分清主次，突出重点。
