『GB T7267-2015』电力系统二次回路保护及自动化机柜(屏)基本尺寸系列

中华人民共和国国家标准

电力系统二次回路保护及
自动化机柜(屏)基本尺寸系列

Series of basic dimension of protective and control panels and
cabinet for secondary circuit of power system

GB/T 7267-2015

发布部门：中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会
发布日期：2015年05月15日
实施日期：2015年12月01日

前 言

本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替GB/T 7267-2003《电力系统二次回路控制、保护屏及柜基本尺寸系列》。
本标准与GB/T 7267-2003相比，主要变化为：
——标准名称更改为“电力系统二次回路保护及自动化机柜(屏)基本尺寸系列”；
——对图1、图2和图3进行了重新绘制，增加必要的尺寸要素；
——增加了户外机柜、户内机柜的定义；
——增加了户外机柜的外形尺寸；
——增加了屏、柜外形尺寸的尺寸公差和形位公差；
——增加了前、后门门锁高度位置；
——修订了并柜孔尺寸及位置。
本标准由中国电器工业协会提出。
本标准由全国量度继电器和保护设备标准化技术委员会(SAC/TC 154)归口。
本标准起草单位：许继电气股份有限公司
国电南京自动化股份有限公司
许昌开普电气研究院
南京南瑞继保电气有限公司
北京四方继保自动化股份有限公司
国电南瑞科技股份有限公司
东方电子股份有限公司
哈尔滨电气集团阿城继电器有限责任公司
本标准起草人：朱云霄 焦坡 吴蓓 尹东海 孟辉 包安群 韩德斌 卢万源 蒋冠前 陈振中 张洋 郭胜军 胡韵华 朱新华 杨会贞
本标准所代替标准的历次版本发布情况为：
——GB/T 7267-1987、GB/T 7267-2003。

1 范 围

本标准规定了电力系统二次回路保护及自动化机柜(屏)的术语和定义、机柜尺寸要素、基本尺寸系列及其公差。
本标准适用于电力系统二次回路保护及自动化机柜(屏)。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 8582-2008 电工电子设备机械结构术语
GB/T 19183.2-2003 电子设备机械结构 户外机壳 第2部分：箱体和机柜的协调尺寸
GB/T 19183.3-2003 电子设备机械结构 户外机壳 第2-1部分：机柜尺寸
GB/T 19290.3-2008 发展中的电子设备构体机械结构模数序列 第2-1部分：分规范 25mm设备构体的接口协调尺寸 详细规范 机柜和机架的尺寸

3 术语和定义

GB/T 8582-2008界定的术语和定义适用于本文件。

3.1
户内机柜 indoor cabinet
使用在户内有气候防护场所的机柜。

3.2
户外机柜 outdoor cabinet
使用在户外无气候防护场所的机柜。
屏及柜各尺寸要素见图1。

4 机柜(屏)各尺寸要素

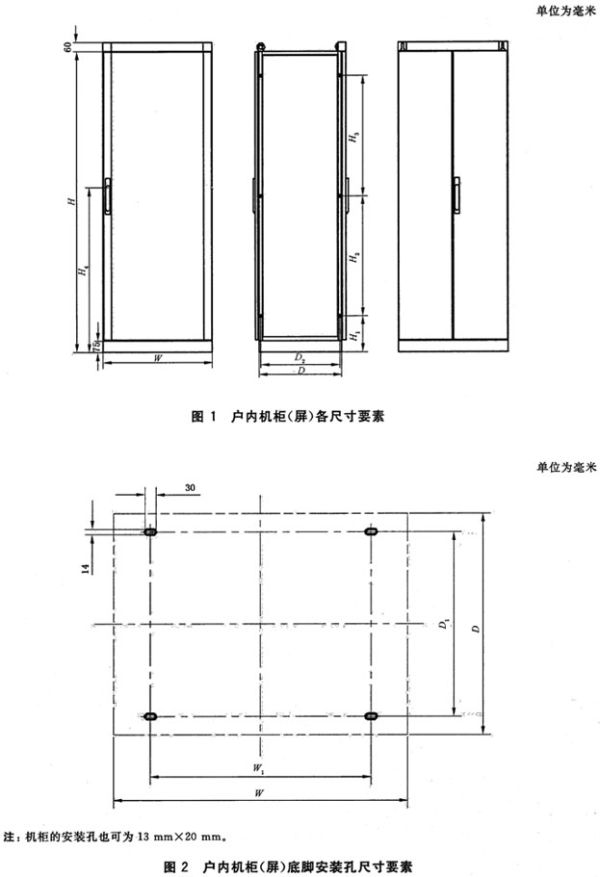

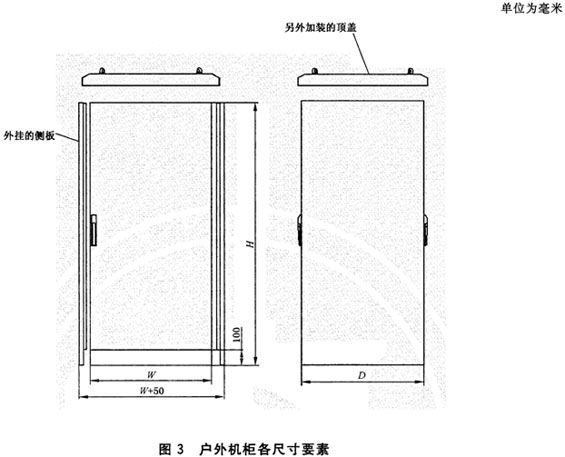

户内机柜(屏)各尺寸要素见图1和图2，户外机柜各尺寸要素见图3。对于有特殊要求的机柜，宜参照GB/T 19290.3-2008(户内机柜)和GB/T 19183.3-2003或GB/T 19183.2-2003(户外机柜)，由制造厂与用户商定。

5 机柜(屏)的基本尺寸和公差

5.1 户内机柜(屏)的基本尺寸

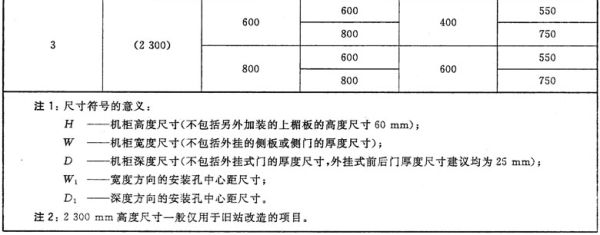

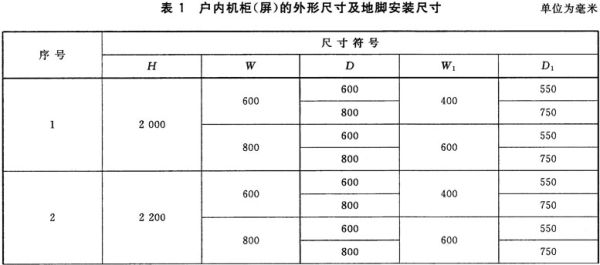

5.1.1 户内机柜(屏)的外形尺寸及地脚安装尺寸见图1、图2和表1。

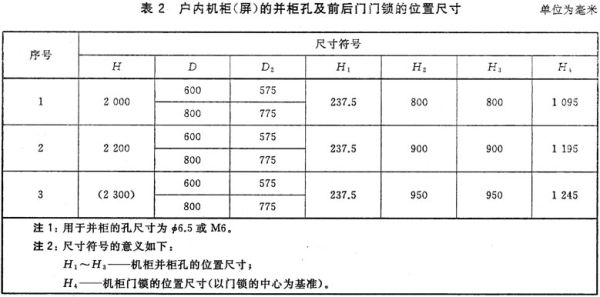

5.1.2 户内机柜(屏)的并柜孔以及前、后门门锁的位置尺寸见图1和表2。

5.2 户外机柜的基本尺寸

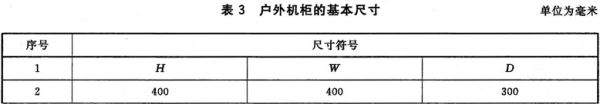

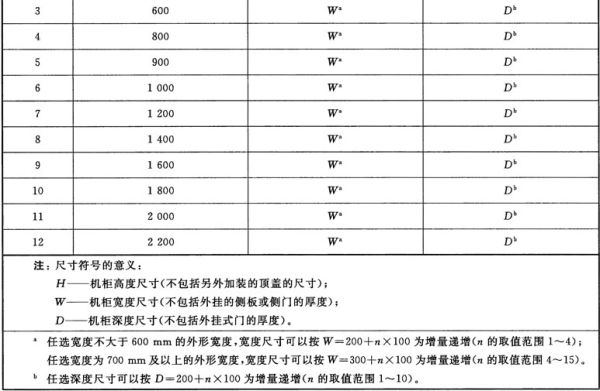

户外机柜的基本尺寸见图3和表3。

5.3 尺寸及其公差

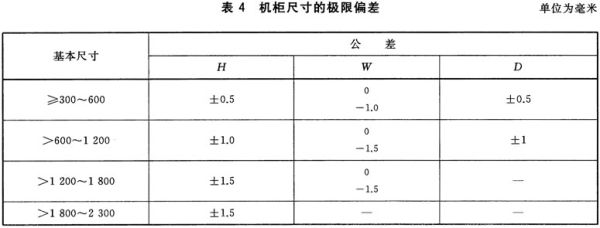

机柜尺寸的极限偏差见表4。

5.4 形状和位置公差
形状和位置公差为：
a) 机柜面板的平面度公差值在任意每平方米内不大于1.5mm；
b) 机柜外表面对底部基准面的垂直度公差值不大于2mm，取短边尺寸为基本尺寸；
c) 机柜各结合处及门、覆板的缝隙应匀称，长度在1m之内同一缝隙的宽度之差不应大于1.0mm，长度大于1m的缝隙的宽度之差不应大于1.5mm。
