『JG T435-2014』无机轻集料防火保温板通用技术要求

中华人民共和国建筑工业行业标准
无机轻集料防火保温板通用技术要求

General specification of inorganic lightweight aggregate board for fireproof and insulation
JG／T 435-2014
2014-07-14发布 2014-12-01实施
中华人民共和国住房和城乡建设部 发布
前言

本标准按照GB／T 1.1-2009给出的规则起草。
本标准由住房和城乡建设部标准定额研究所提出。
本标准由住房和城乡建设部建筑环境与节能标准化技术委员会归口。
本标准起草单位：宁波荣山新型材料有限公司、同济大学、浙江大学、中国建筑科学研究院、上海市建设工程安全质量监督总站、宁波工程学院、浙江省建筑科学设计研究院有限公司、上海市建筑科学研究院、福建省建筑科学研究院、大连市建筑科学研究院、宁波市鄞州区建筑工程质量监督站、杭州泰富龙新型建材有限公司、大连铭源全建材有限公司、大连渤海检测有限公司、信阳天意节能技术有限公司、信阳市上天梯恒源矿业有限公司、信阳市上天梯怡和矿业资源开发有限公司、上海宇培特种建材有限公司、中能润邦科技(北京)有限公司、浙江城建建设集团有限公司、伟基建设集团有限公司、宁波东部新城开发投资有限公司、宁波迪赛置业有限公司、绿城鼎益房地产投资管理有限公司。
本标准主要起草人：阮华、张永明、李陆宝、殷顺湖、王智宇、王小山、潘延平、周东、苑麒、王新民、刘勇、郑敏升、华治国、高汉民、周志成、李剑波、宫世全、朱国亮、李珂、张峻、金宜周、蔡纯阳、王锡才、王博儒、方旭慧、傅开、张庆红、胡建春、厉天数、高代纯、骆向阳、潘柏林、卢润安。

1 范围

本标准规定了无机轻集料防火保温板的术语和定义、分类和标记、要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于工业与民用建筑保温隔热用无机轻集料防火保温板。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB／T 5464 建筑材料不燃性试验方法
GB／T 5486 无机硬质绝热制品试验方法
GB／T 8170 数值修约规则与极限数值的表示和判定
GB 8624 建筑材料及制品燃烧性能分级
GB／T 10294 绝热材料稳态热阻及有关特性的测定 防护热板法
GB／T 11969 蒸压加气混凝土性能试验方法
GB／T 20473 建筑保温砂浆
GB／T 29906 模塑聚苯板薄抹灰外墙外保温系统材料
JGJ 253 无机轻集料砂浆保温系统技术规程

3 术语和定义

下列术语和定义适用于本文件。
3.1
无机轻集料防火保温板 inorganic lightweight aggregate board for fireproof and insulation
以膨胀珍珠岩、膨胀玻化微珠等无机材料为轻集料，以水泥或其他无机胶凝材料为胶结料，掺加功能性添加剂，在专业化工厂经配料、成型、养护等工序生产的板材。
3.2
热浸强度损失率 loss rate of hot dip strength
无机轻集料防火保温板在70℃恒温水中浸泡2h后，抗压强度损失值与原抗压强度的比值。

4 分类和标记

4.1 分类
无机轻集料防火保温板按产品密度可分为Ⅰ型和Ⅱ型。
4.2 规格
无机轻集料防火保温板的主要规格见表1。

表1 无机轻集料防火保温板的主要规格 单位为毫米

4.3 标记
无机轻集料防火保温板应按产品代号、分类、规格和本标准编号的顺序标记。
标记示例：产品代号为WFB，密度为Ⅰ型，长度为600mm，宽度为300mm，厚度为30mm的无机轻集料防火保温板标记为：WFB-Ⅰ-600×300×30-JG／T 435-2014。

5 要求

5.1 尺寸偏差
无机轻集料防火保温板的尺寸偏差应符合表2的规定。

表2 尺寸偏差 单位为毫米

5.2 外观质量
无机轻集料防火保温板外观质量应符合表3的规定。

表3 外观质量

5.3 物理性能
无机轻集料防火保温板的物理性能应符合表4的规定。

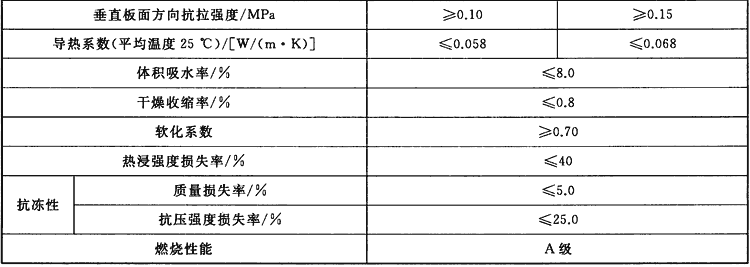

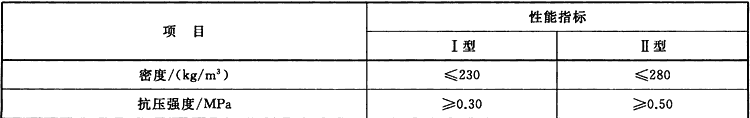

表4 无机轻集料防火保温板的物理性能

6 试验方法

6.1 试件尺寸和取样数量应符合表5的规定。

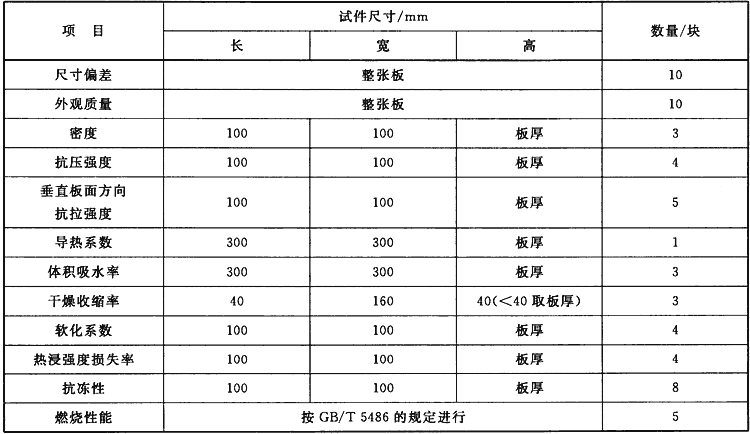

表5 试件尺寸和取样数量

6.2 尺寸偏差、外观质量、密度、抗压强度、体积吸水率按GB／T 5486的规定进行。
6.3 垂直于板面方向抗拉强度按GB／T 29906的规定进行。
6.4 导热系数按GB／T 10294的规定进行。
6.5 干燥收缩率按GB／T 11969的规定进行。
6.6 软化系数按GB／T 20473的规定进行。
6.7 热浸强度损失率的抗压强度按GB／T 5486的规定进行，热浸强度损失率试件在70℃恒温水中浸泡2h。热浸强度损失率按式(1)计算：

式中：
φ₇₀——热浸强度损失率；
σ₀——抗压强度；
σ₁——70℃恒温水中浸泡2h后抗压强度。
6.8 抗冻性按JGJ 253的规定进行。
6.9 燃烧性能等级按GB 8624的规定进行，试验方法按GB／T 5464的规定进行。

7 检验规则

7.1 检验分类
产品检验分为出厂检验和型式检验。
7.2 出厂检验
出厂检验项目应包括：尺寸偏差、外观质量、密度和抗压强度。
7.3 型式检验
型式检验项目应为第5章规定的全部项目。具有下列情况之一时，应进行型式检验：
a) 新产品定型鉴定时；
b) 原材料、工艺有较大改变，可能影响产品性能时；
c) 停产半年以上恢复生产时；
d) 出厂检验结果与上次型式检验有较大差异时；
e) 正常生产时，每年检验一次。
7.4 组批和抽样
7.4.1 组批
同规格、同型号的无机轻集料防火保温板，以10000块为一检验批，不足10000块按一批计。
7.4.2 抽样
出厂检验从每批受检产品中随机抽取20块无机轻集料防火保温板作为检验样本，型式检验从每批受检产品中随机抽取80块无机轻集料防火保温板作为检验样本。
7.5 判定规则
7.5.1 单项检验结果判定按GB／T 8170中修约值比较法进行。
7.5.2 尺寸偏差和外观质量检验，4块以上不合格就判定为不合格。
7.5.3 出厂检验：全部检验项目合格，判定该批产品为合格品；有两项及以上不合格时，判定产品为不合格品；仅有一项不合格时，应双倍复检，复检后仍不合格，判定产品为不合格。
7.5.4 型式检验：全部检验项目符合本标准第5章的规定时，判定产品为合格品；有两项及以上不合格时，判定产品为不合格品；仅有一项不合格时，应双倍复检，复检后仍不合格，判定产品为不合格。

8 包装、运输和贮存

8.1 包装
出厂产品应有包装，防止破损，同时具有合格证标识。包装上应标明以下内容：
a) 制造商名称与商标；
b) 本标准编号；
c) 产品标记；
d) 生产日期及批号；
e) 产品数量；
f) 注意事项、安全防护提示等。
8.2 运输
8.2.1 产品装运时应轻拿轻放。产品运输时，宜采用塑料膜包装。运输装卸时，宜用专用机具，严禁摔、掷及翻斗车自翻卸。
8.2.2 产品装运时应有防雨、防潮措施。
8.3 贮存
8.3.1 不同规格型号、尺寸的产品应分别堆放，堆放高度不宜超过3m。
8.3.2 产品堆放场地应有防雨、防潮措施。
