道路和隧道照明用LED灯具能效限定值及能效等级

道路和隧道照明用LED灯具能效限定值及能效等级

中华人民共和国国家标准

道路和隧道照明用LED灯具能效限定值及能效等级

Minimum allowable values of energy efficiency and energy efficiency grades of LED luminaires for road and tunnel lighting

GB 37478-2019

发布日期：2019-04-04

实施日期：2020-05-01

发布部门：国家市场监督管理总局、中国国家标准化管理委员会

前言

本标准按照GB/T 1.1-2009给出的规则起草。

本标准由中国国家标准化管理委员会提出并归口。

本标准起草单位：中国标准化研究院、广东省东莞市质量监督检测中心、深圳市超频三科技股份有限公司、上海飞乐音响股份有限公司、欧司朗（中国）照明有限公司、深圳市洲明科技股份有限公司、浙江炯达能源科技有限公司、北京澄通光电股份有限公司、杭州华普永明光电股份有限公司、深圳市裕富照明有限公司、江苏亚示照明集团有限公司、上海南华机电有限公司、厦门市致创能源技术有限公司、南德认证检测（中国）有限公司深圳分公司、横店集团得邦照明股份有限公司、飞利浦照明（中国）投资有限公司、深圳市斯派克光电科技有限公司、上海半导体照明工程技术研究中心、成都东旭智能科技有限公司、中国节能协会、厦门市信达光电科技有限公司、佛山电器照明股份有限公司、南京中电熊猫照明有限公司、深圳市证通佳明光电有限公司、山东凯创智慧城市设施有限公司、广东中节绿标技术推广应用服务中心（普通合伙）、厦门市产品质量监督检验院、东莞市科磊得数码光电科技有限公司、东莞市百分百科技有限公司、上海三思电子工程有限公司。

本标准主要起草人：梁秀英、丁晴、赵跃进、谷历文、刘卫红、童敏、张俊斌、李江海、黄海燕、胡璘、黄建明、曹小兵、殷金兴、高旭阳、洪极慧、覃璐、聂李迅、雷春霞、李本亮、王学龙、黄国梁、杨洁翔、陈英、刘耀德、魏彬、周林基、喻红武、张允东、郁纪文、葛莉荭、陈德华、阳颂兵、帅应红。

本标准规定了道路和隧道照明用LED灯具的能效等级、能效限定值和试验方法。

本标准适用于额定电压为AC220V、频率50Hz的道路和隧道照明用LED灯具（包括LED光源及其控制装置，不包括可独立安装的互联控制部件或其他与照明无关的功能附件）。

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 24826 普通照明用LED产品和相关设备 术语和定义

GB/T 31897.201 灯具性能 第2-1部分：LED灯具特殊要求

GB/T 24826界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T 24826中的某些术语和定义。

包含一个或多个LED光源的灯具。

[GB/T 24826-2016，定义3.17]

在标准规定测试条件下，LED灯具发出的初始光通量与输入功率之比。

在标准规定测试条件下，LED灯具光效的最低允许值。

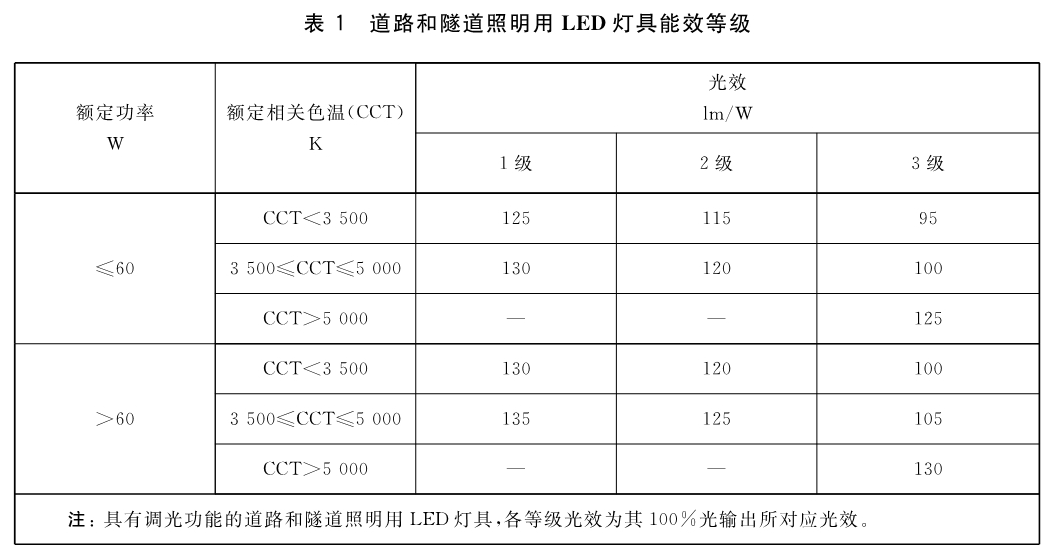

道路和隧道照明用LED灯具能效等级分为3级，其中1级能效最高。各等级道路和隧道照明用LED灯具光效不应低于表1的规定。

道路和隧道照明用LED灯具能效限定值为表1中3级。

道路和隧道照明用LED灯具在3000h时的光通维持率不应低于与额定寿命相关的光通维持率要求值。根据声称的额定寿命，光通维持率的要求值应按式（1）计算：

式中：

LM——光通维持率；

t0——额定寿命，单位为小时(h)。

道路和隧道照明用LED灯具初始显色指数不应低于70。显色指数实测值相对于额定值的降低不应大于3。

道路和隧道照明用LED灯具光效、相关色温和显色指数应按照GB/T 31897.201中规定的试验方法测试。

根据道路和隧道照明用LED灯具是否使用了有LM-80测试报告的LED封装确定适用的试验方法：

当灯具使用有LM-80测试报告的LED封装，与报告对应的参数经测试和计算验证符合后，可将测试报告中LED封装的3000h光通维持率作为灯具3000h的光通维持率；若验证不符合或灯具未使用有LM-80测试报告的LED封装，则应按照GB/T 31897.201中规定的试验方法测试光通维持率。
