『JG TXXXXX-XXXX』PK混凝小型空心砌块（征求意见稿）

中华人民共和国建筑工业行业标准

PK混凝小型空心砌块

PK concrete small-sized hollow block
JG/T XXXXX-XXXX
(征求意见稿)
发布部门：中华人民共和国住房和城乡建设部
发布日期：20XX-XX-XX
实施日期：20XX-XX-XX

前 言

本标准按照GB/T 1.1-2009给出的规则起草。
本标准由住房和城乡建设部标准定额研究所提出。
本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。
本标准负责起草单位：湖南高岭建设集团股份有限公司、中航建筑工程有限公司
本标准参加起草单位：湖南省沙坪建筑集团有限公司、衡阳市衡洲建筑安装工程有限公司、甘肃兰州寰成建材科技有限公司、甘肃兰州安居建设工程集团有限公司、湖南大学土木工程学院、湖南科技大学土木工程学院
本标准主要起草人：胡锷 周绪红 韦拥民 陈伟 黄海林 刘彪 王辉 王征 岳建武 李亚琳 熊江陵 许昌 宋瑞 邓利斌 李钧 廖志坤

1 范 围

本标准规定了PK混凝土小型空心砌块的术语和定义、分类与标记、原材料、技术要求、试验方法、检验规则及产品合格证包装、堆放和运输。
本标准适用于民用与工业建筑物、抗震设防烈度7度以下地区的多层和高层填充墙体使用的PK混凝土小型空心砌块（以下简称砌块）。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175-2007 通用硅酸盐水泥
GB 1344 矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥
GB 8076-2008 混凝土外加剂
GB 12958 复合硅酸盐水泥
GB 5348 砖和砖块名词术语
GB 6566-2010 建筑材料放射性核素限量
GB/T 4111 混凝土小型空心砌块试验方法
GB/T 14684-2011 建筑用砂
GB/T 14685-2011 建筑用卵石碎石
JGJ 51-2002 轻集料混凝土技术规程
JCJ 52-2006 普通混凝土砂质量标准及检验方法
GB/T 17431.1-2010 轻集料及其试验方法
JGJ 63-2006 混凝土用水标准

3 术语和定义

下列术语和定义适用于本文件。
3.1
PK混凝土小型空心砌块 PK concrete small-sized hollow block
以普通混凝土或轻骨料混凝土制备的带有横孔、凸肋、上凹槽、下凹槽及缺口的小型空心砌块，如图1所示。

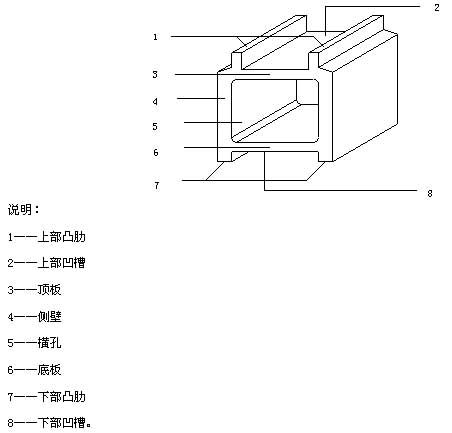

图1 PK混凝土小型空心砌块

3.2
拼装高度 assembled altitude
砌块拼装后，上下两砌块下部凸肋之间的垂直高度。
3.3
配砖 allocated brick
上表面为平面的空心砌块，仅用于墙体顶部最上一皮砌筑，构成墙体封闭平整上表面的砌块。
3.4
堵块 stifled block
表面均为平面的空心块体，仅用于每榀墙体两端部位的砌筑，封闭墙体内部横孔，构成墙体平整侧表面的砌块。

4 分类与标记

4.1 砌块的最小底板、顶板厚度、侧壁厚度以及上部凸肋厚度均不应小于25mm。砌块规格尺寸见表1。

表 1 砌块的规格尺寸 单位为毫米

4.2 等级
4.2.1 按抗压强度分为MU2.5、MU3.5、MU5、MU7.5四个强度等级。
4.2.2 按表观密度分为700、800、900、1000、1100、1200、1300、1400八个密度等级。
4.3 砌块细部尺寸见附录A。
4.4 砌块产品标记
编号原则：

使用功能中K为PK混凝土小型空心砌块。Kt为砖梁连接砌块。
示例1：尺寸为 、强度等级MU7.5、密度等级1000的普通横孔连锁空心砌块，其标记为：
HCB K250 240 200 1000 MU7.5 JG/T XXXXX-XXXX
示例1：尺寸为 、强度等级MU7.5、密度等级1000的砖梁连接砌块，其标记为：
HCB Kt250 240 200 1000 MU7.5 JG/T XXXXX-XXXX

5 原材料

5.1 水泥
水泥应符合GB/T 175、GB/T 1344和GB 12958的规定。
5.2 集料
砂应符合GB/T 14684的规定；轻集料应符合GB/T 17431.1的规定；粗集料可采用碎石、卵石，其应符合GB/T 14685的规定，且最大粒径不应大于2/3壁厚。
5.3 水
拌合用水应符合JGJ 63的规定。
5.4 外加剂
外加剂应符合GB 8076的规定。
5.5 其他原材料
掺用工业废渣时，废渣的放射性水平应符合GB 6566的规定。

6 要求

6.1 尺寸允许偏差
砌块的尺寸允许偏差应符合表2的规定。

表2 尺寸允许偏差 单位为毫米

6.2 外观质量
砌块的外观质量应符合表3的规定。

表3 外观质量

6.3 强度等级
确定砌块强度的具体方法见7.1条，按规定方法得到的填充砌块强度不应低于5MPa。
6.4 吸水率、干缩率和相对含水率
砌块吸水率不应大于20％。
砌块线性干燥收缩率应不大于0.065％。
砌块相对含水率应符合表4的规定。

表4 相对含水率

6.5 抗冻性能
抗冻性能应符合表5的规定。

表5 抗冻性能

6.6 放射性
掺工业废渣的砌块其放射性应符合GB 6566-2010的规定，其天然放射性核素镭-226、钍-232、钾-40的放射性比活度应同时满足Ra≤1.0和Ir≤1.3。
6.7 碳化系数和软化系数
碳化系数和软化系数均应不小于0.85。

7 试验方法

7.1 抗压强度试验方法
试件数量为5块。应用水泥砂浆（1：3）填满找平试块底面与顶面，如图2所示。具体试验方法参照GB/T 4111-1997进行。

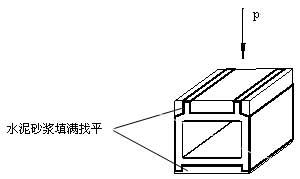

图2 横孔连锁混凝土空心砌块抗压强度试验方法

7.2 其他物理力学性能试验方法
7.2.1 尺寸检测、外观质量
尺寸检测、外观质量试验方法按GB/T 4111-1997进行。
7.2.2 干缩率、吸水率、相对含水率
干缩率、吸水率、相对含水率试验方法按GB/T 4111-1997进行。
7.2.3 抗渗性
抗渗性试验方法按GB/T 4111-1997进行。
7.2.4 抗冻性
抗冻性试验方法按GB/T 4111-1997进行。
7.2.5 碳化系数
碳化系数试验方法按GB/T 4111-1997进行。
7.2.6 软化系数
软化系数试验方法按GB/T 4111-1997进行。
7.2.7 热工性能
热工性能的检测试验按GB 10297-2008（绝热材料稳定热阻及有关特性的测定 防护热板法）的规定进行。

8 检验规则

8.1 检验分类
按检验类型分为出厂检验和型式检验。
8.1.1 出厂检验
检验项目包括：尺寸偏差、外观质量、抗压强度、吸水率。
8.1.2 型式检验
型式检验的项目除8.1.1条外，尚应进行干缩率、抗冻性、放射性、碳化系数和软化系数等项目。当有以下情况之一者，应进行型式检验。
a）新产品的试制定型鉴定；
b）正常生产后，原材料、配比及生产工艺改变时；
c）正常生产经过半年时；
d）产品停产三个月以上恢复生产时；
e）出厂检验结果与上次型式检验有较大差异时；
f）国家质量监督机构提出进行型式检验要求时。
8.2 组批规则
砌块按强度等级分批验收，以同一工艺生产、具有相同强度等级的5万块砌块为一批，月产量不足5万块者亦为一批。
8.3 抽样规则
8.3.1 从受检验的一批产品中，随机抽取32块进行尺寸偏差和外观质量检验。
8.3.2 从尺寸偏差和外观质量检验合格的砌块中，随机抽取如下数量砌块进行其他项目检验，见表6。

表6 检验项目抽样数量 单位为块

8.4 判定规则
8.4.1 若受检的32块砌块中，尺寸偏差和外观质量的不合格数不超过7块，则判定该批产品尺寸偏差和外观质量合格。
8.4.2 当所有项目的检验结果均符合本标准中第6章各项技术要求时，则判定该批产品合格；其中有一项不合格，则判定该批产品不合格。

9 产品合格证、包装、堆放和运输

9.1 砌块出厂时，生产厂应提供产品质量合格证书，其内容包括：
a) 厂名和商标；
b) 批量编号和砌块数量(单位为块)；
c) 产品标记和检验结果；
d) 合格证编号及出厂日期；
e) 检验部门和检验人员签章。
9.2 砌块应按强度等级、质量等级分别包装、堆放，不得混杂；包装和堆垛上应设标志，堆放场地必须平整，并做好排水；堆放高度不宜超过2m。
9.3 对干缩或含水率有特别要求的砌块应采用有防水材料的包装。无防水材料包装的砌块，应在成型养护后堆放在有防雨设施、通风良好的仓库内；当露天堆放时，顶面应用防雨布覆盖，并且保持侧面通风流畅，底部采用托盘支垫，不允许直接将砌块贴地堆放。
9.4 砌块装卸时，严禁碰撞、扔摔，应轻码轻放，不许翻斗倾卸。

附 录 A
（资料性附录）
横孔连锁混凝土空心砌块规格尺寸

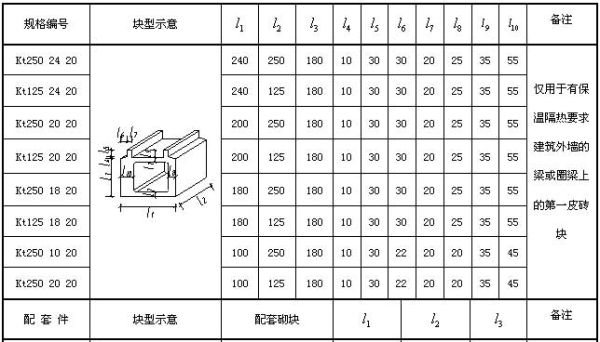

表1 砌块规格表（一） 单位为毫米

注1：砌块的长，宽，高在规格编号中按标志尺寸（构造尺寸加砌筑灰缝厚度）确定；
注2：若有使用要求，且生产条件许可，产品的尺寸可以调整。

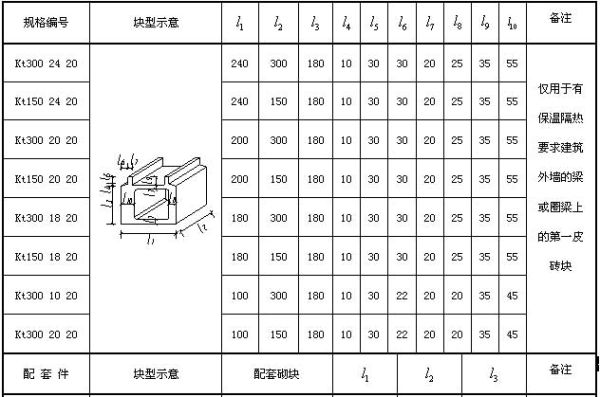

表2 砌块规格表（二） 单位为毫米

注1：砌块的长，宽，高在规格编号中按标志尺寸（构造尺寸加砌筑灰缝厚度）确定；
注2：若有使用要求，且生产条件许可，产品的尺寸可以调整。

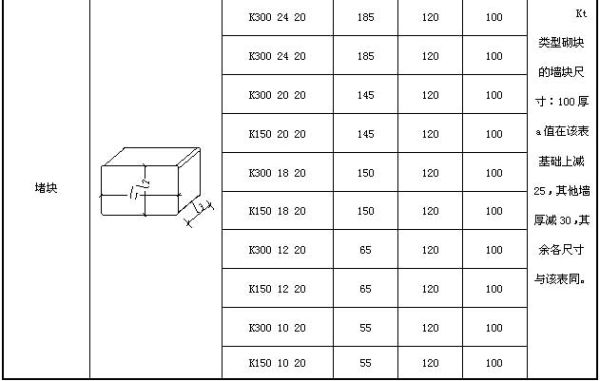

表3 砌块规格表（三） 单位为毫米


注1：砌块的长，宽，高在规格编号中按标志尺寸（构造尺寸加砌筑灰缝厚度）确定；
注2：若有使用要求，且生产条件许可，产品的尺寸可以调整。

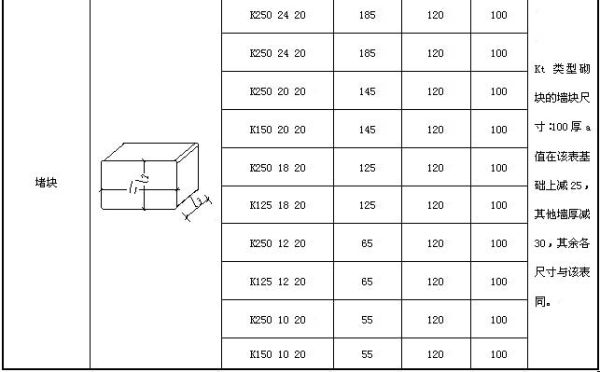

表4 砌块规格表（四） 单位为毫米


注1：砌块的长，宽，高在规格编号中按标志尺寸（构造尺寸加砌筑灰缝厚度）确定；
注2：若有使用要求，且生产条件许可，产品的尺寸可以调整。
