『GB T21835-2008』焊接钢管尺寸及单位长度重量

中华人民共和国国家标准

焊接钢管尺寸及单位长度重量

Dimensions and masses per unit length of welded steel pipes

GB/T 21835-2008

发布部门：中华人民共和国国家质量监督检验检疫总局
发布部门：2008年05月13日
实施日期：2008年11月01日

前 言

本标准对应于ISO 4200:1991《平端焊接及无缝钢管——尺寸及单位长度重量表》（英文版）和ISO 1127:1992《不锈钢管——尺寸、公差和单位长度常规重量》（英文版）。本标准与ISO 4200:1991和ISO 1127:1992的一致性程度为非等效。
本标准由中国钢铁工业协会提出。
本标准由全国钢标准化技术委员会归口。
本标准主要起草单位：番禺珠江钢管有限公司、锦西钢管有限公司。
本标准主要起草人：陈昌、刘庆才、齐惠娟、王利树、黄克坚。

1 范围

本标准规定了焊接钢管的公称尺寸及单位长度重量。
本标准适用于制定各类用途的圆形平端焊接钢管标准时，选择公称尺寸和单位长度重量。

2 规范性引用标准

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 8170 数值修约规则
GB/T 20878-2007 不锈钢和耐热钢 牌号及化学成分

3 分类

本标准给出的焊接钢管分为普通焊接钢管、精密焊接钢管和不锈钢焊接钢管。

4 公称尺寸

4.1 尺寸系列
4.1.1 焊接钢管的外径分为三个系列：系列1、系列2和系列3。系列1是通用系列，属推荐选用系列；系列2是非通用系列；系列3是少数特殊、专用系列。
普通焊接钢管的外径分为系列1、系列2和系列3，精密焊接钢管的外径分为系列2和系列3，不锈钢焊接钢管的外径分为系列1、系列2和系列3。
4.1.2 普通焊接钢管的壁厚分为系列1和系列2。系列1是优先选用系列，系列2是非优先选用系列。

4.2 外径和壁厚
4.2.1 普通焊接钢管的外径和壁厚见表1。
4.2.1 精密焊接钢管的外径和壁厚见表2。
4.2.3 不锈钢焊接钢管的外径和壁厚见表3。

5 单位长度理论重量

5.1 普通焊接钢管和精密焊接钢管
普通焊接钢管和精密焊接钢管单位长度理论重量按式（1）计算（钢的密度取7.85kg/dm³），其计算值分别列于表1和表2。

W＝0.024 661 5（D－S）S （1）

式中：
W——单位长度重量，单位为千克每米（kg/m）；
D——钢管的公称外径，单位为毫米（mm）；
S——钢管的公称壁厚，单位为毫米（mm）。
单位长度理论重量计算值的修约规则应符合GB/T 8170的规定。当计算值小于1.00kg/m时，单位长度理论重量计算结构修约到最接近的0.001kg/m；当计算值不小于1.00kg/m时，单位长度理论重量计算结果修约到最接近的0.01kg/m。

5.2 不锈钢焊接钢管
不锈钢焊接钢管单位长度理论重量按式（2）计算。

式中：
W——钢管的理论重量，单位为千克每米（kg/m）；
π——圆周率，取3.1416；
S——钢管的公称壁厚，单位为毫米（mm）；
D——钢管的公称外径，单位为毫米（mm）；
ρ——钢的密度，单位为千克每立方分米（kg/dm³），各牌号钢的密度按GB/T 20878中的给定值。

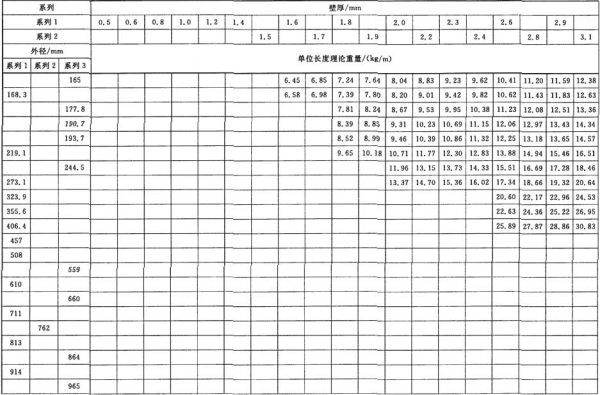

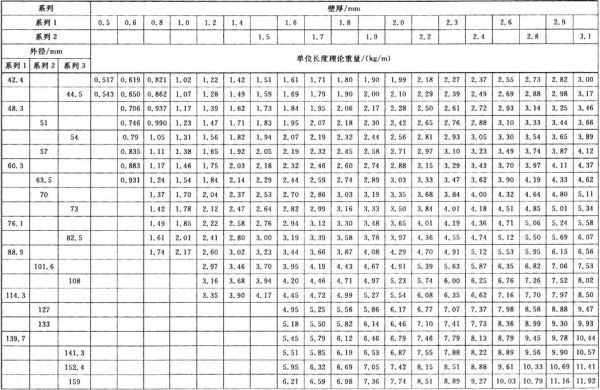

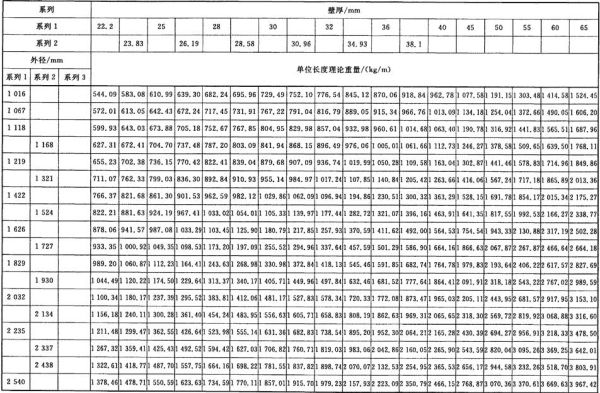

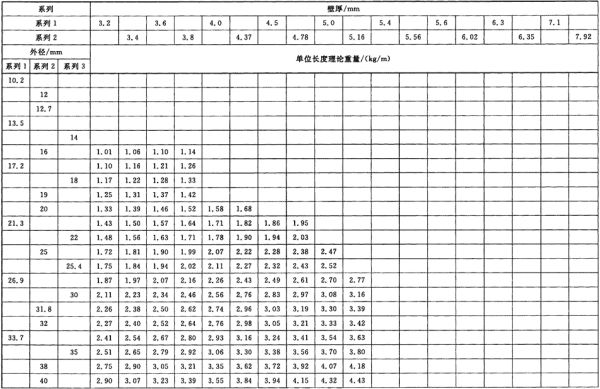

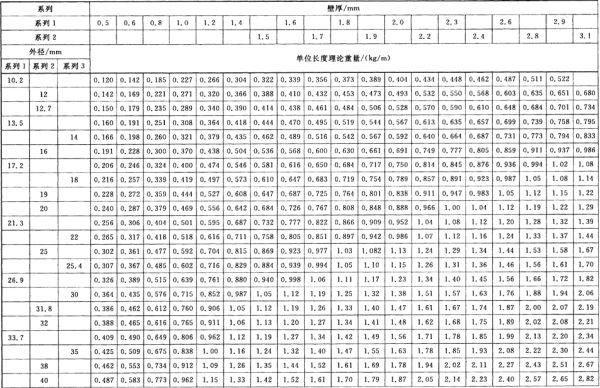

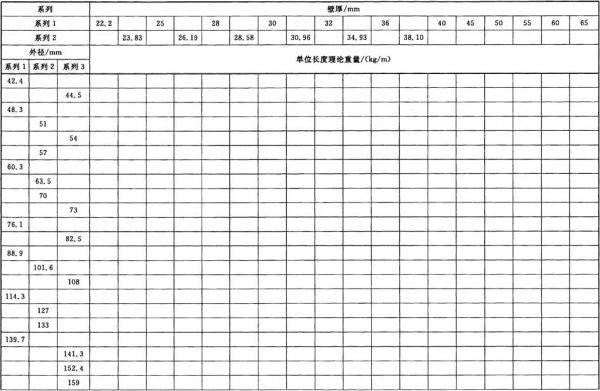

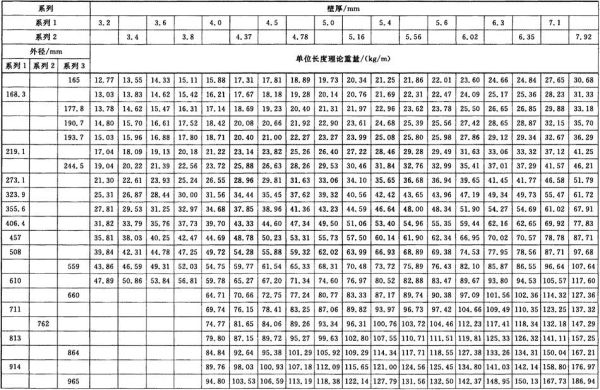

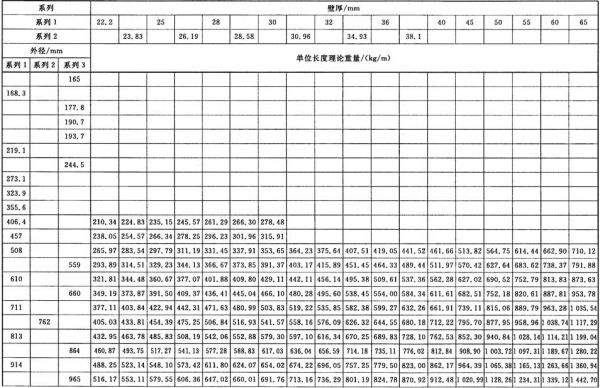

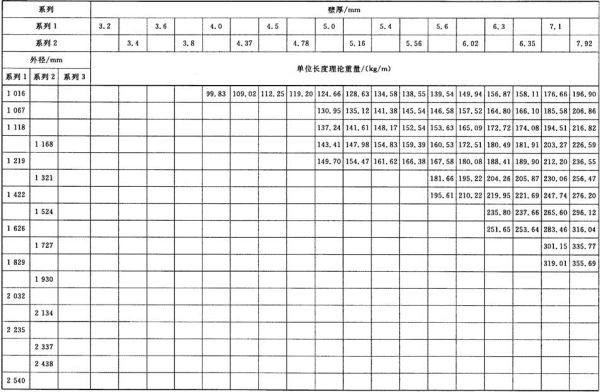

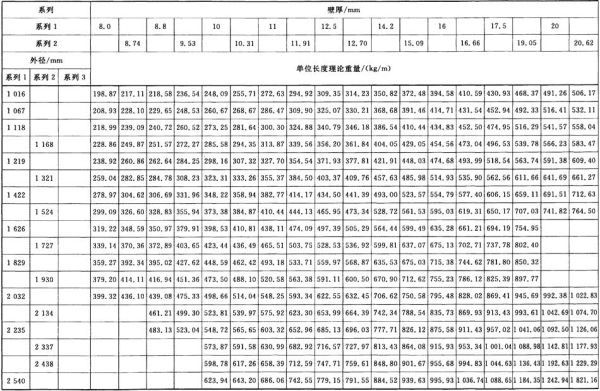

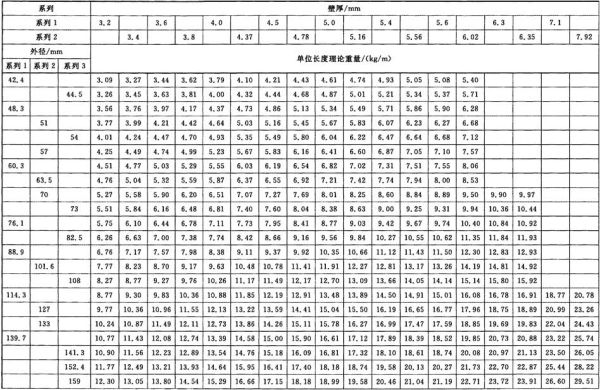

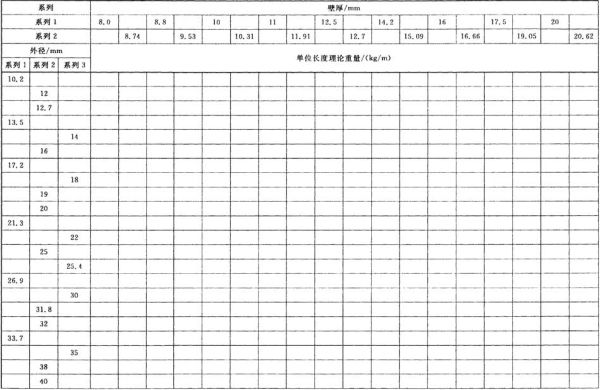

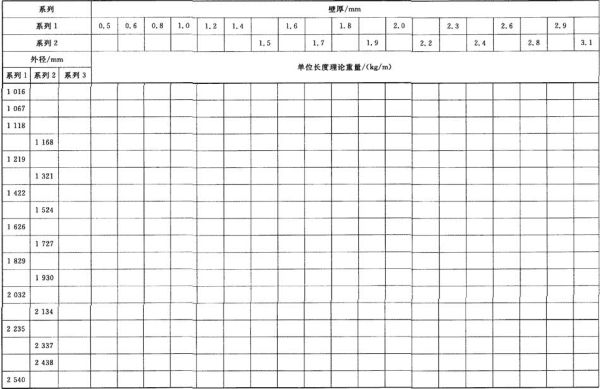

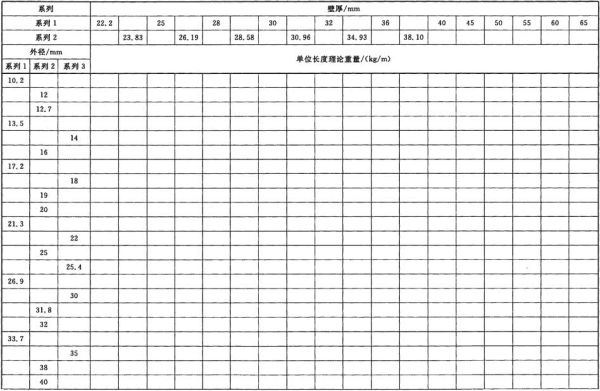

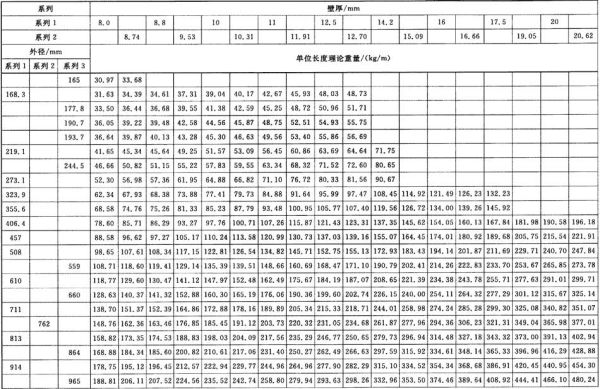

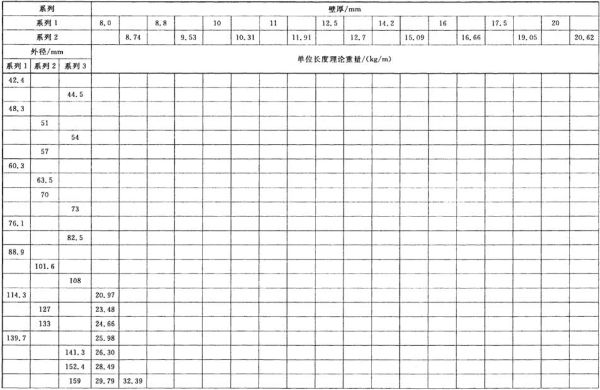

表1 普通焊接钢管尺寸及单位长度理论重量

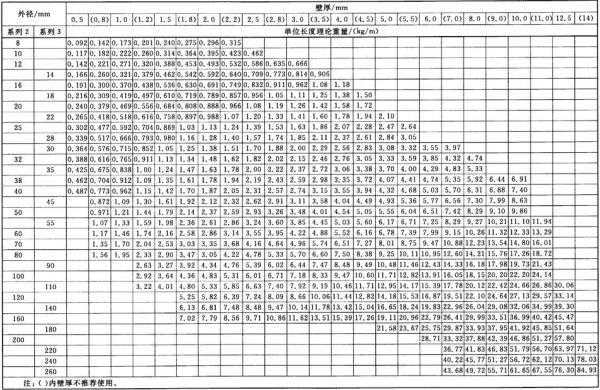

表2 精密焊接钢管尺寸及单位长度理论重量

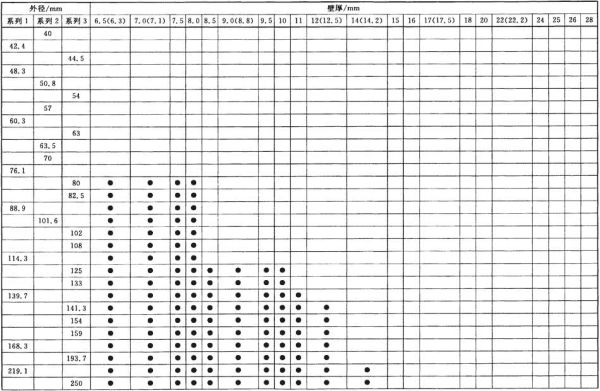

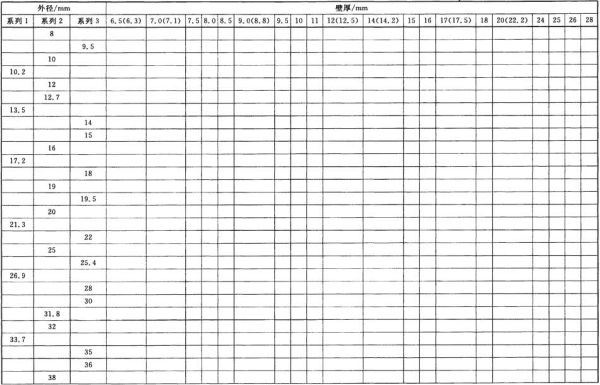

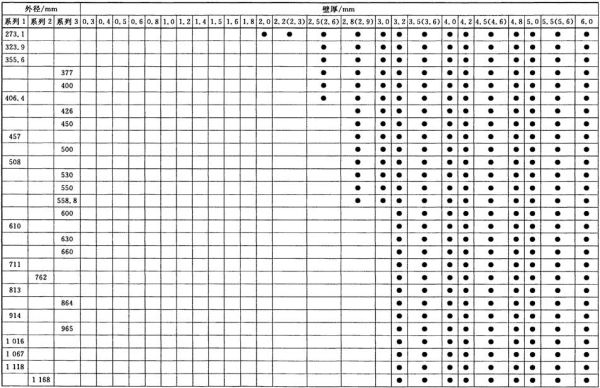

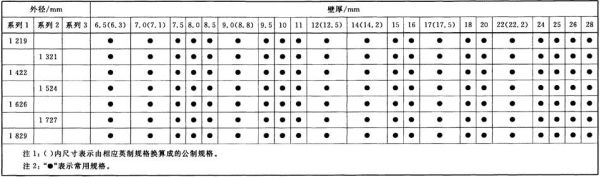

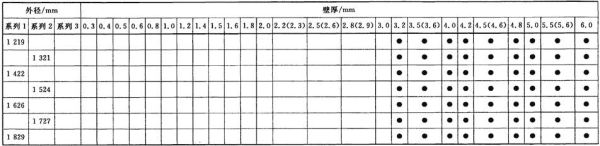

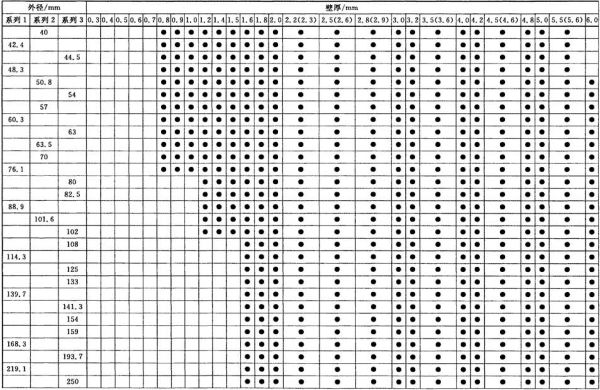

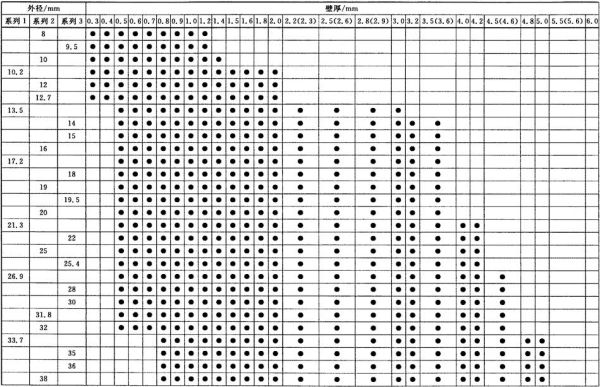

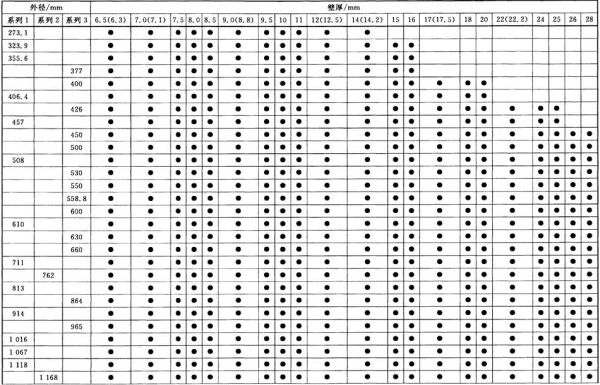

表3 不锈钢焊接钢管尺寸
