『GB T13611-2006』城镇燃气分类和基本特性

中华人民共和国国家标准

城镇燃气分类和基本特性

Classification and essential property of city gas

GB/T 13611-2006

发布部门：中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会
发布日期：2006年09月12日
实施日期：2007年03月01日

前 言

本标准参考BS EN437:1994《试验气、试验压力和器具分类》、EN30-1-1:1999《家用燃气灶具》、JIS S2093-1991《家用燃气燃烧器具试验方法》和JIS S2093-1996《家用燃气燃烧器具试验方法》等国外标准，并结合我国城镇燃气的实际情况制订。本标准与BS EN437:1994、EN30-1-1:1999的对比参见附录C。
本标准代替GB/T 13611-1992《城市燃气分类》，与GB/T 13611-1992相比主要变化如下:
——标准名称“城市燃气分类”改为“城镇燃气分类和基本特性”。
——燃气参比条件“0℃”改为“15℃”。
——6T“丁烷混空气”改为“甲烷混氮气”。
——删除了13T。
——增加了3R、4R和3T。
——增加了城镇燃气的试验气理论干烟气中CO₂体积分数。
——增加了低位热值H_i和低华白数W_i。
——增加了术语和定义。
——增加了附录A、附录B和附录C。
本标准由中华人民共和国建设部提出。
本标准由建设部城镇燃气标准技术归口单位中国市政工程华北设计研究院归口。
本标准起草单位:中国市政工程华北设计研究院、香港中华煤气有限公司、广东万家乐燃气具有限公司、上海帝高燃气电气有限公司、广州迪森家用锅炉制造有限公司、中山华帝燃具股份有限公司、艾欧史密斯(中国)热水器有限公司、樱花卫厨(中国)有限公司、深圳市燃气设备检测有限公司、太原市煤气公司。
本标准主要起草人:高勇、黄霖生、仇明贵、姜鸣、楼英、易洪斌、鞠平、廖金柱、高锦川、李娟、杨小丰。
本标准于1992年首次发布。

1 范围

本标准规定了城镇燃气的术语和定义、分类和技术要求、特性指标计算方法、特性指标要求和民用燃气燃烧器具的试验气。
本标准适用于作城镇燃料使用的各种燃气的分类。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 11062 天然气发热量、密度、相对密度和沃泊^1）指数的计算方法(GB/T 11062-1998，neq ISO 6976:1995)

3 术语和定义

下列术语和定义适用于本标准。

3.1 城镇燃气 city gas；town gas
符合规范的燃气质量要求，供给居民生活、商业(公共建筑)和工业企业生产作燃料用的公用性质的燃气。城镇燃气一般包括天然气、液化石油气和人工煤气。

3.2 华白数 Wobbe number；Wobbe index
燃气的热值与其相对密度平方根的比值。

3.3 燃烧势 combustion potential
燃烧速度指数。

3.4 基准气(基准燃气) reference gas
代表某种燃气的标准气体。

3.5 界限气(界限燃气) limit gas
根据燃气允许的波动范围配制的标准气体。

4 城镇燃气分类和技术要求

4.1 城镇燃气分类原则
城镇燃气应按燃气类别及其燃烧特性指标(华白数W和燃烧势CP)分类，并应控制其波动范围。

4.2 城镇燃气嫩烧特性指标计算方法
4.2.1 华白数W
华白数W可按式(1)计算:
1) 沃泊=华白。

式中：
W —— 华白数(分高华白数W_s和低华白数W_i)，MJ/m³；
H —— 燃气热值(分高位热值H_s和低位热值H_i)，MJ/m³；
d —— 燃气相对密度(空气相对密度为1)。
4.2.2 燃烧势CP
燃烧势CP可按式(2)计算:

式中:
CP——燃烧势；
H₂——燃气中氢体积分数，％；
C_mH_n——燃气中除甲烷以外碳氢化合物体积分数，％；
CO——燃气中一氧化碳体积分数，％；
CH₄——燃气中甲烷体积分数，％；
d——燃气相对密度(空气相对密度为1)；
K——燃气中氧含量修正系数；
O₂——燃气中氧体积分数，％。

4.3 城镇燃气的类别及特性指标
城镇燃气的类别及特性指标应符合表1的规定。

4.4 城镇燃气的试验气
城镇燃气的试验气宜符合表2的规定，并宜符合附录A、附录B的规定。

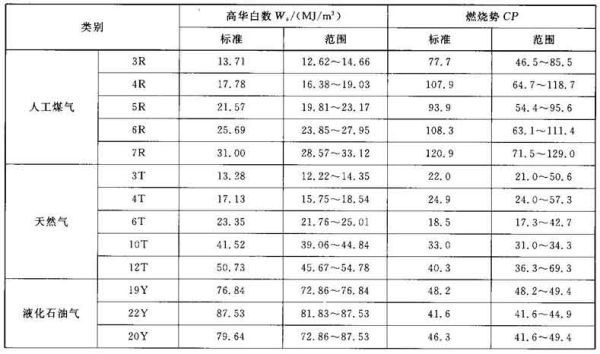

表1 城镇燃气的类别及特性指标(15℃ ，101.325 kPa，干)

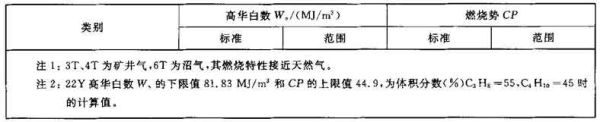

表1（续）

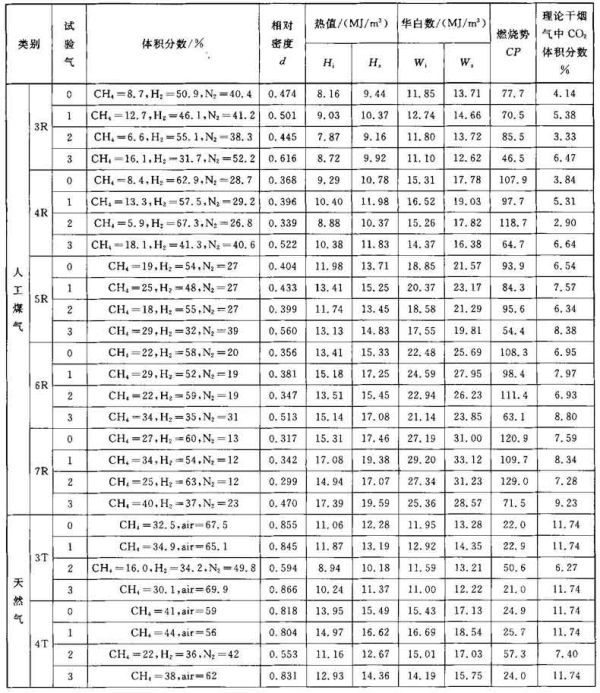

表2 城镇燃气的试验气(15℃ ，101.325 kPa，干)

表2（续）

附录A
（规范性附录）

配制试验气用的各种单一气体

A.1 配制试验气用的单一气体，其纯度不应低于下述值：
a) 氮气(N₂)99％；
b) 氢气(H₂)99％；
c) 甲烷(CH₄)95％
d) 丙烯(C₃H₆)95％；
e) 丙烷(C₃H₈)95％；
f) 丁烷(C₄H₁₀)95％。
c)、d)、e)、f)中氢、一氧化碳和氧总含量应低于1％；氮和二氧化碳总含量应低2％。

A.2 当甲烷、丙烯、丙烷和丁烷供应有困难时，可根据情况分别选用天然气或液化石油气代替，但配制试验气的华白数W与给定值的误差应在±2％规定范围内。

附录B
（规范性附录）

配制试验气用的各种单一气体特性值

各种单一气体的相对密度d和热值H可按GB/T 11062的规定计算确定，常用的单一气体特性值可采用表B.1的规定值。

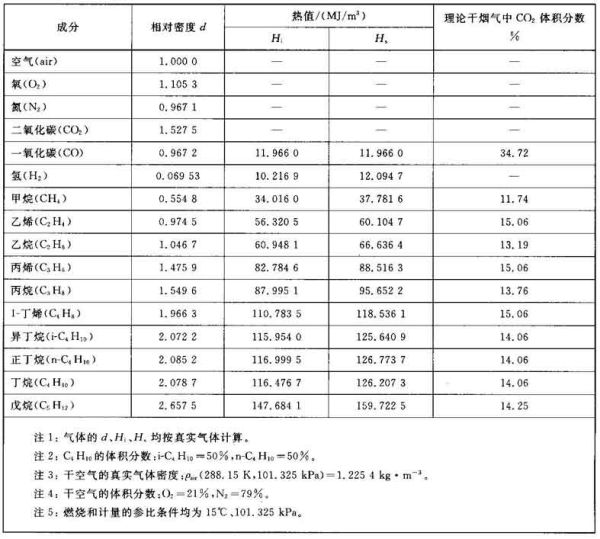

表B.1 常用的单一气体特性值(15℃ ，101.325 kPa，干)

附录C
(资料性附录)

本标准与BS EN437:1994和EN 30-1-1：1999的对比

C.1 燃气分类对比(见表C.1)。
C.2 燃气分类试验气对比(见表C.2)。
C.3 某些国家和地区的燃气类别及试验气对比(见表C.3）。

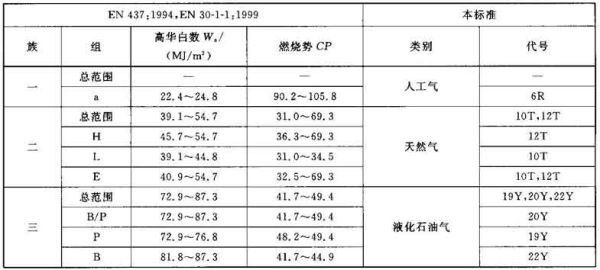

表C.1 燃气分类对比(15℃ ，101.325 kPa，干)

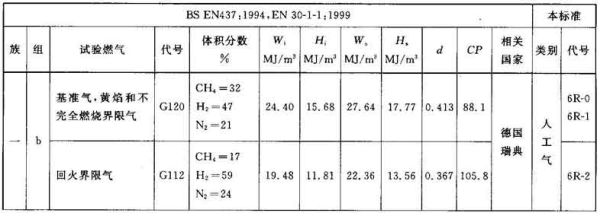

表C.2 燃气分类试验气对比(15℃ ，101.325 kPa，干)

表C.2续

表C.3 某些国家和地区的燃气类别及试验气对比(15℃ ，101.325 kPa，干)

表C.3续
