AutoCAD实体建模绘画一只猪

昨天用AutoCAD实体建模画只老鼠,被周边的许多朋友夸,太高兴了,今天再画头母猪,希望大家也能喜欢

AutoCAD实体建模绘画一只猪

下面是具体的制作步骤:

先画如图线架

AutoCAD实体建模绘画一只猪

把其它线条放到另一个图层,然后关闭,把剩下的线条剪切,然后转换成面域

AutoCAD实体建模绘画一只猪

画如图线条和圆

AutoCAD实体建模绘画一只猪

然后剪切,结果如图

AutoCAD实体建模绘画一只猪

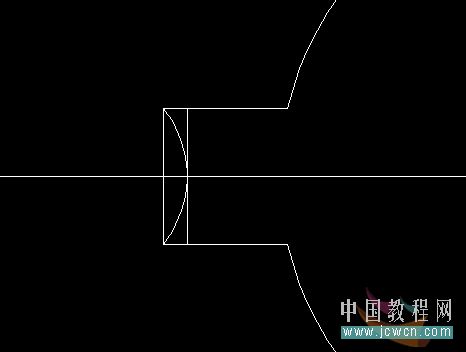

如图在嘴画弧线

AutoCAD实体建模绘画一只猪

接下来倒角

AutoCAD实体建模绘画一只猪

然后如图嘴巴的大小和位置,鼻子的位置,耳朵的大小形状和位置,尾巴的位置,脚的位置及大小,眼睛的大小和位置

AutoCAD实体建模绘画一只猪

然后把面域旋转成实体,如图

AutoCAD实体建模绘画一只猪

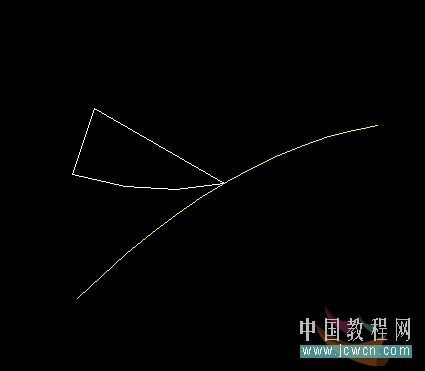

把猪身的图层关闭,把嘴巴拿出来,如图,白色那块就是,然后转换成面域,再画如图那条黄色圆弧,画直线也可以,圆弧往上色也可以,只是出来后猪的表情不同而已

AutoCAD实体建模绘画一只猪

把面域移到黄色圆弧的一端,然后拉伸成为实体

AutoCAD实体建模绘画一只猪

用实体差集,猪身减去猪嘴结果如图

AutoCAD实体建模绘画一只猪

如图在嘴中间画个随圆,然后拉伸实体

AutoCAD实体建模绘画一只猪

旋转一定度,然后往一侧移动,如图

AutoCAD实体建模绘画一只猪

把随圆柱往另一侧镜象一个,然后差集,如图

AutoCAD实体建模绘画一只猪

上一页12 3 下一页 阅读全文
