AutoCAD三维建模实例教程:制作三通管的过程

本例为AutoCAD三维建模实例教程,在本文中我们将学习如何用AutoCAD画三通管的方法,主要通过运用box、陈列、并集、圆角、抽壳等命令完成,希望能给朋友们带来帮助。

效果图:

AutoCAD三维建模实例教程:制作三通管的过程

 制作过程:

1、box:——中心点——L——60、120、60

AutoCAD三维建模实例教程:制作三通管的过程

2、array:阵列

AutoCAD三维建模实例教程:制作三通管的过程

3、union:并集

AutoCAD三维建模实例教程:制作三通管的过程

4、fillet:圆角,R30

AutoCAD三维建模实例教程:制作三通管的过程

5、fillet:圆角,R30

AutoCAD三维建模实例教程:制作三通管的过程

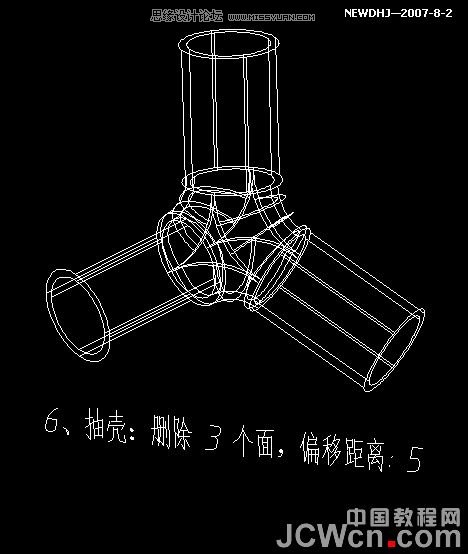

6、抽壳:用点击“自由动态观察”转动,删除 3 个面,偏移距离: 5

AutoCAD三维建模实例教程:制作三通管的过程

10、用程序画一个实体螺纹

AutoCAD三维建模实例教程:制作三通管的过程

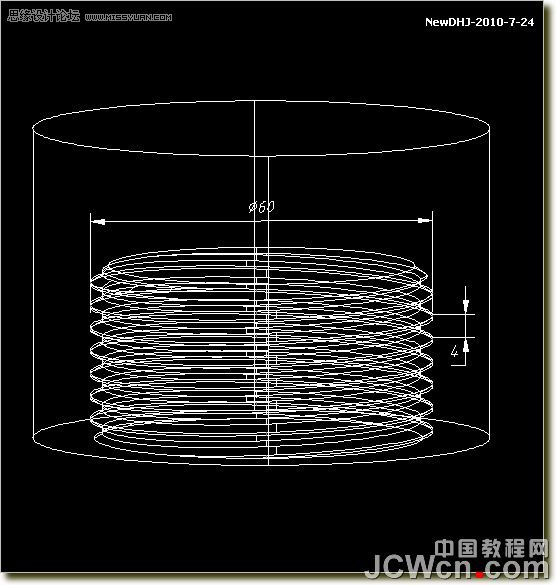

11、实体螺纹外做一圆柱体,然后差集。成内螺纹

AutoCAD三维建模实例教程:制作三通管的过程

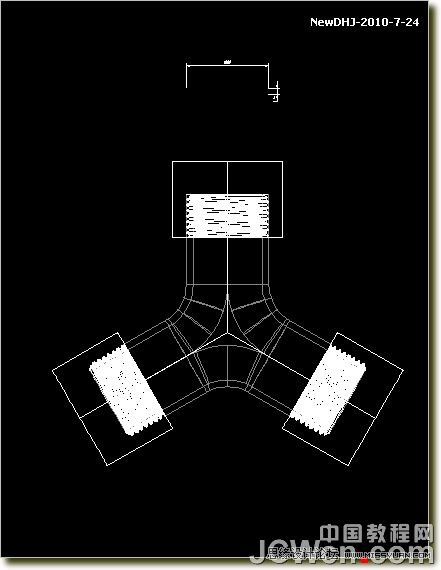

12、移到位,阵列三个

AutoCAD三维建模实例教程:制作三通管的过程

13、差集

AutoCAD三维建模实例教程:制作三通管的过程

再来看看效果:

AutoCAD三维建模实例教程:制作三通管的过程

以上就是用AutoCAD画三通管的方法,希望大家通过这篇教程,对AutoCAD的一些工具使用能熟练掌握!谢谢大家观看!
