AutoCAD二维图中输入数学公式方法图解

教程 站点默认 8个月前 (03-03) 84次浏览 已收录 0个评论 扫描二维码

主要介绍一种利用 MathType 和 Word 向 AutoCAD中输入数学公式的方法。

工具/原料

硬件:电脑

软件:AutoCAD 2013、Word2013、MathType6.9

方法/步骤

1、用 MathType 公式编辑器在 Word 中输入自己想要的公式:

AutoCAD 二维图中输入数学公式方法图解

2、退出公式编辑器,在 Word 中选中目标公式,然后键盘 Ctrl+C 将其复制:

AutoCAD 二维图中输入数学公式方法图解

3、在 AutoCAD 中点击“编辑”,“选择性粘贴”:

AutoCAD 二维图中输入数学公式方法图解

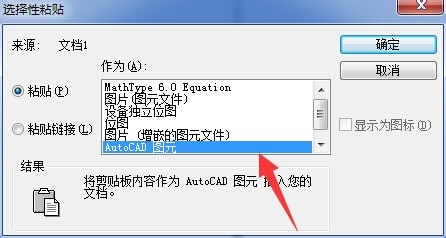

4、在弹出的“选择性粘贴”对话框中选择“AutoCAD 图元”,然后点击“确定”:

AutoCAD 二维图中输入数学公式方法图解

5、在图纸上合适的位置单击以放置公式:

AutoCAD 二维图中输入数学公式方法图解

6、适当的调整公式的大小和位置就可以了:

AutoCAD 二维图中输入数学公式方法图解

注意事项

用这种方法输入的公式,在 CAD 里是一个一个单独的的图元,只不过保留了图元的大小及其相对位置,因此对公式进行操作时要确保全部选中。

以上就是 AutoCAD 二维图中输入数学公式方法介绍,希望能对大家有所帮助!
