cad怎么添加标注样式?CAD中添加ISO-25标注样式的教程

教程 站点默认 10个月前 (02-05) 193次浏览 已收录 0个评论 扫描二维码

小编在使用CAD的过程中发现CAD里只有 standard 一种标注样式,而没有 ISO-25 标注样式,下面小编就教大家如何在 CAD 中添加 ISO-25 标注样式。

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

一、新建

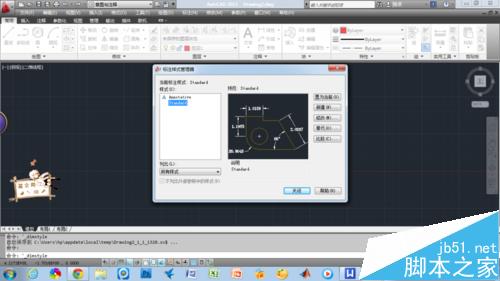

1、点击格式>标注样式,看见弹出的对话框中只有 standard 标注样式,选中,点击右边的新建按钮,在 standard 标注样式基础上把参数改为 ISO-25 的,并将文件命名为 ISO-25.

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

二、导入

1、从其他已经是 ISO-25 标注样式的 CAD文件中导入。点击工具>选项板>设计,弹出一个对话框。

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

2、在对话框左侧中,找到文件所在的路径,然后双击该文件,会看到标注样式图标。

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

3、再双击标注样式图标,会看到 ISO-25 标注样式,右击它,会有一个添加标注样式,点击即可。

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

4、在格式>标注样式点击,可以看到增加了 ISO-25 标注样式。

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程

cad 怎么添加标注样式?CAD 中添加 ISO-25 标注样式的教程
