CAD怎么快速生成明细表?cad自动生成明细表的教程

教程 规范网 9个月前 (02-02) 235次浏览 已收录 0个评论 扫描二维码

  在绘制机械CAD图纸的时候,传统的明细表编辑方式往往费时费力,因为我们需要手动绘制表格填写数据,而且当我们需要再次编辑时,数据查找很麻烦。

  CAD机械软件的明细表功能可以根据已标注好的序号快速的生成明细表,而且明细表采用了新实体技术,支持我们通过双击进行编辑。这样就提高了我们的绘图效率,使得明细表的编辑工作变得简单、方便,下面请看我们的 CAD教程

  CAD 机械软件的明细表功能可以很方便实现调用,当我们把图纸中的序号编辑好后,可以直接在菜单中点击生成。在生成明细表时,我们可以通过鼠标来控制明细表的高度,也可以通过在命令行中输入行数来控制明细表的高度(如图 1)。

CAD 怎么快速生成明细表?cad 自动生成明细表的教程

  图 1

  由于 CAD 机械软件采用了新实体技术在对明细表进行编辑的时候我们可以直接双击表头,软件会弹出明细表编辑对话框。这时当我们在填写明细表的时候,不需要在绘图区使用文字命令来填写,直接在明细表对话框中进行输入就可以了(如图 2)。

CAD 怎么快速生成明细表?cad 自动生成明细表的教程

  图 2

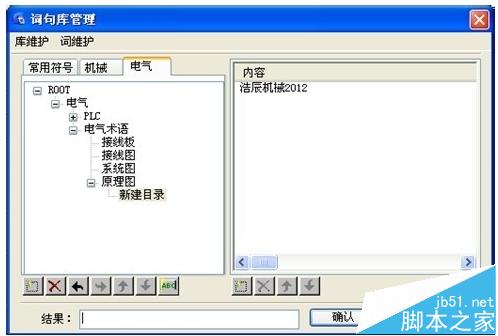

  在填写明细表的时候,我们还可以通过【ctrl】+鼠标左键来调取词句库,这样对于一些常用的词汇我们就不需要反复的输入,直接在词句库中添加就可以了(图 3)。

CAD 怎么快速生成明细表?cad 自动生成明细表的教程

  图 3

  此外,明细表可以自动统计零件的重量,还可根据零件的数量以及单重计算出零件的总重,把总重直接添加到标题栏中。

  由于 CAD 机械软件具备了明细表生成的功能,所以一些原本需要手工完成的工作变得简单化了,感兴趣的朋友可以尝试一下此功能。
