CAD中心对称怎么使用? cad中将两个对象快速中心对称的方法

教程 站点默认 10个月前 (02-02) 434次浏览 已收录 0个评论 扫描二维码

AutoCAD中如何将两个对象快速中心对称,不用辅助线能不能达到效果呢?

1、我们简单举例说明一下,如图所示,我们快速将这两个图形中心对称呢

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

2、我们先分析一下原理,我们作一水平线,与两个对象相交。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

3、以两个交点为线段的中点,作一条垂直线,如图所示。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

4、我们可以以这一垂线,做镜像处理,就达到目的了。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

5、那么怎么不要辅助线来达一目的呢?打开捕捉设置命令

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

6、选择捕捉的点,我这里选择中点,你根据实际情况选择。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

7、打开”对象捕捉“、”对象追踪“”正交“命令

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

8、输入 MI 命令,空格后选择这两个对象。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

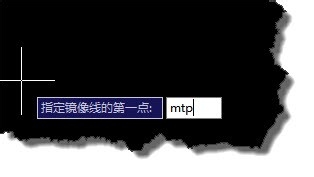

9、在选择镜像第一点时输入 MTP

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

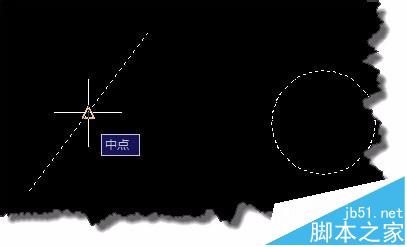

10、这个时候选择直线的中点。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

11、通过对象追踪选择中点水平线上与直接相交的另一个点

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

12、打开正交后点击垂直位置上的任意一点

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

13、当然你可以根据情况是否删除源对象。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法

14、最后就得到我们想要的图形。

CAD 中心对称怎么使用? cad 中将两个对象快速中心对称的方法
