cad怎么画水沟剖面图?

cad水沟想要画剖面图,该怎么画水沟剖面图呢?下面我们就来看看详细的教程。

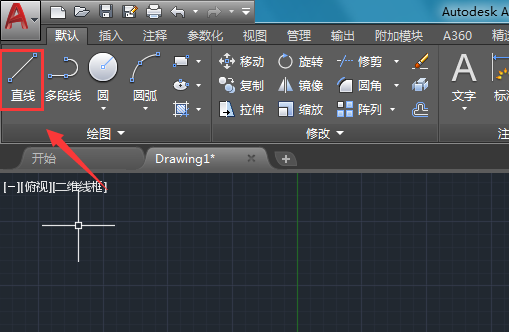

1、将CAD这款软件打开,然后在绘图里找到直线命令,如图所示:

cad怎么画水沟剖面图?

2、使用直线命令我们绘制出水沟的剖面的轮廓,如图所示:

cad怎么画水沟剖面图?

3、再在水沟的两侧画出两边的锚固范围,如图所示:

cad怎么画水沟剖面图?

4、绘制好水沟的剖面图形线之后,再在修改里找到修剪命令,如图所示:

cad怎么画水沟剖面图?

5、使用修剪命令将多余的线进行修剪,然后再在绘制出其他的辅助线,如图所示:

cad怎么画水沟剖面图?

6、在使用修剪命令将多余的部分进行修剪,修剪之后的图形效果如图所示:

cad怎么画水沟剖面图?

7、再在绘图里找到填充选项,点击该选项找到一种填充的图案,然后再找到拾取点选项,如图所示:

cad怎么画水沟剖面图?

8、将我们的水沟进行填充,填充之后我们的水沟剖面图就画好了,如图所示:

cad怎么画水沟剖面图?

以上就是cad画水沟剖面图的教程,希望大家喜欢,请继续关注规范网。
