『GB13495.1-2015』消防安全标志 第1部分：标志

中华人民共和国国家标准

消防安全标志 第1部分：标志

Fire safety signs-Part 1：Signs

GB 13495.1-2015

发布部门：中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会
发布日期：2015年06月02日
实施日期：2015年08月01日

前 言

GB 13495的本部分第3章为强制性的，其余为推荐性的。
GB 13495《消防安全标志》分为以下部分：
——第1部分：标志；
——第2部分：产品通用要求；
——第3部分：设置要求；
本部分为GB 13495的第1部分。
本部分代替GB 13495-1992《消防安全标志》。与GB 13495-1992相比，本部分变化如下：
——删除了标志的结构、尺寸、制作、设置等内容；这些内容将纳入GB 13495的其他部分（见1992年版的第4章、第6章、第7章）；
——删除了“禁止带火种”标志（见1992年版的标志编号3.4.8）；
——增加了“消防电话”“推车式灭火器”和“消防炮”标志（见表2、表4）；
——将“紧急出口”“灭火器”“消防水带”“当心火灾——易燃物质”“当心火灾——氧化物”和“当心爆炸——爆炸性物质”标志的名称修改为“安全出口”“手提式灭火器”“消防软管卷盘”“当心易燃物”“当心氧化物”和“当心爆炸物”（见表3、表4和表5）；
——将“消防梯”修改为“逃生梯”，其安全色由红色改为绿色，由“灭火设备”表中调整到“紧急疏散逃生”表中（见表3）；
——修订了附录A中的圆形和三角形安全标志尺寸，规定了标志的设计尺寸（见附录A）；
——增加了标志与方向辅助标志组合使用示例（见附录B）；
——增加了标志、方向辅助标志与文字辅助标志组合使用示例（见附录C）。
本部分修订时参考了ISO 7010：2011《图形符号 安全色和安全标志 注册的安全标志》。
本部分由中华人民共和国公安部提出。
本部分由全国消防标准化技术委员会基础标准分技术委员会(SAC/TC 113/SC 1)归口。
本部分由公安部天津消防研究所负责起草。
本部分主要起草人：姚松经、屈励、沈纹、张银花、冯珂星、李钰、俞颖飞。
本部分所代替标准的历次版本发布情况为：
——GB 13495-1992。

1 范围

重要提示：本部分消防安全标志的颜色不作为标准颜色匹配使用，颜色匹配按GB 2893-2008《安全色》第5章的规定。

GB 13495的本部分规定了用于消防安全领域的标志。
本部分适用于所有需要设置消防安全标志的场所。
本部分不适用于GB/T 4327规定的消防技术文件和各类地图所用的图形符号。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 2893-2008 安全色
GB/T 4327 消防技术文件用消防设备图形符号

3 标志

3.1 消防安全标志（以下简称标志）由几何形状、安全色、表示特定消防安全信息的图形符号构成。标志的几何形状、安全色及对比色、图形符号色的含义见表1。

表1 标志的几何形状、安全色及对比色、图形符号色的含义

3.2 标志根据其功能分为以下6类：
a)火灾报警装置标志（见表2）；
b)紧急疏散逃生标志（见表3）；
c)灭火设备标志（见表4）；
d)禁止和警告标志（见表5）；
e)方向辅助标志（见表6）；
f)文字辅助标志。

3.3 标志的常用型号、尺寸及颜色应符合附录A的规定。

3.4 标志及其辅助标志与周围环境之间应形成清晰对比。在实际制作时，应使用衬边，衬边的颜色和尺寸等应符合附录A中图A.1～图A.4的要求。

3.5 标志的色度和光度属性应符合GB 2893-2008第5章的规定。

3.6 标志与方向辅助标志应按附录B的示例组合使用。

3.7 标志名称可作为文字辅助标志。标志、方向辅助标志与文字辅助标志按附录C的示例组合使用。

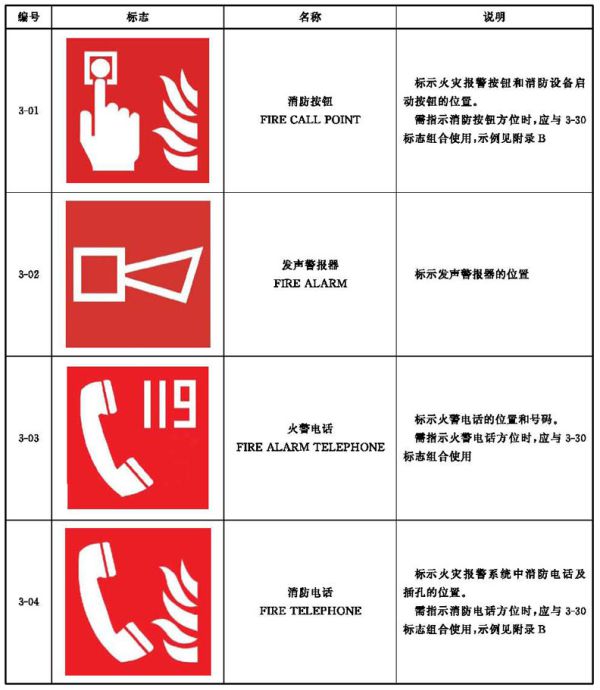

表2 火灾报警装置标志

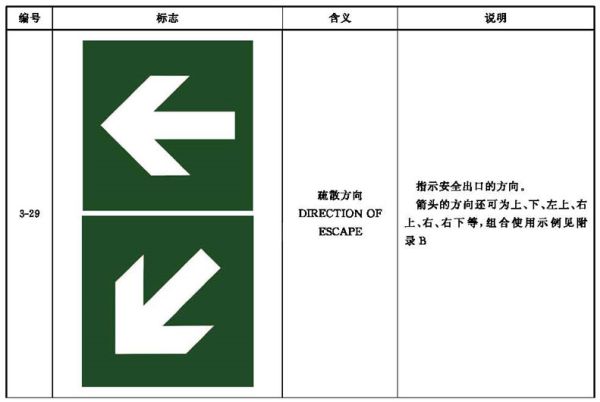

表3 紧急疏散逃生标志

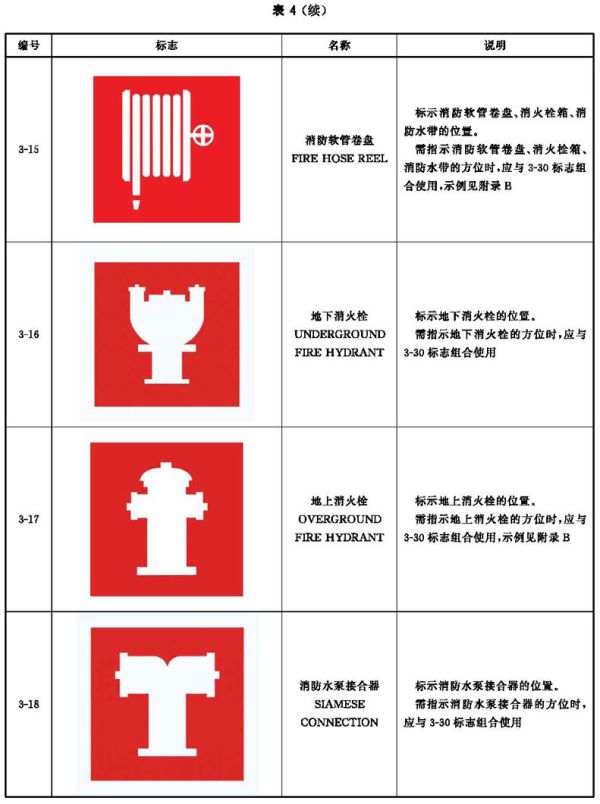

表4 灭火设备标志

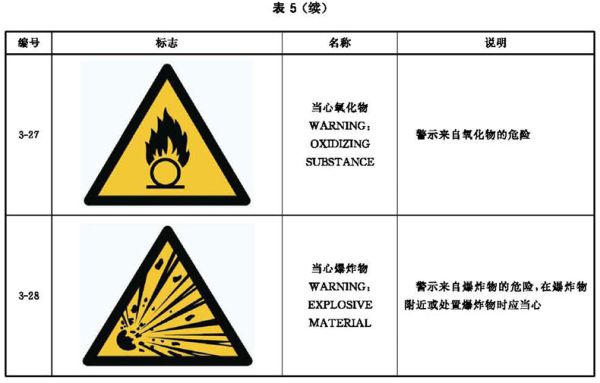

表5 禁止和警告标志

表6 方向辅助标志

附录A
（规范性附录）
消防安全标志的型号、尺寸和颜色

A.1 消防安全标志常用的型号及其公称尺寸应符合表A.1的要求。

A.2 标志几何形状的设计尺寸和颜色应符合图A.1～图A.4的要求。

标志的颜色应为：
背景：红色
图形符号：白色
衬边：白色

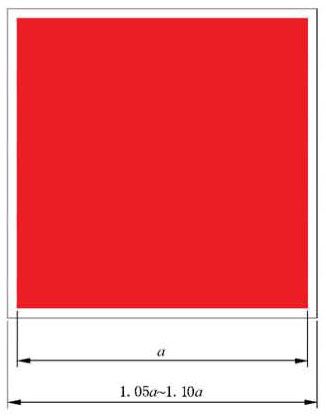

图A.1 火灾报警装置、灭火设备标志的设计尺寸

标志的颜色应为：
背景：绿色
图形符号：白色
衬边：白色

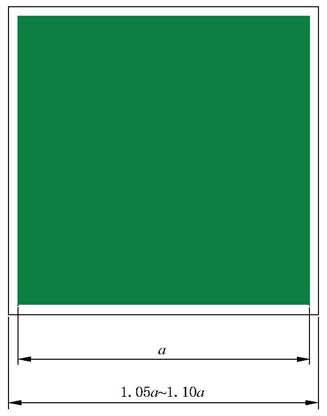

图A.2 紧急疏散逃生标志的设计尺寸

标志的颜色应为：
背景：白色
环形边框和斜杠：红色
图形符号：黑色
衬边：白色

图A.3 禁止标志的设计尺寸

标志的颜色应为：
背景：黄色
三角形边框：黑色
图形符号：黑色
衬边：黄色

图A.4 警告标志的设计尺寸

附录B
（规范性附录）
标志与方向辅助标志组合使用示例

B.1 表B.1给出了标志与方向辅助标志组合制作示例。实际制作时，在同一载体上组合的标志可以省略内部衬边。

B.2 表B.2～表B.8给出了标志与方向辅助标志组合使用示例。

表B.1 标志与方向辅助标志组合制作示例

表B.2 “安全出口”标志与方向辅助标志组合使用示例

表B.3 位于两个安全出口中间的“安全出口”标志与方向辅助标志组合使用示例

表B.4 “消防按钮”标志与方向辅助标志组合使用示例

表B.5 “消防电话”标志与方向辅助标志组合使用示例

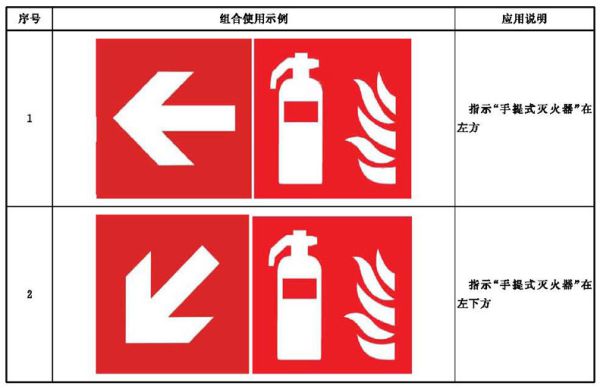

表B.6 “手提式灭火器”标志与方向辅助标志组合使用示例

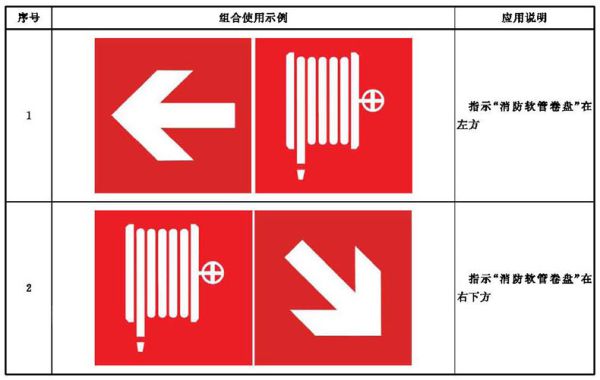

表B.7 “消防软管卷盘”标志与方向辅助标志组合使用示例

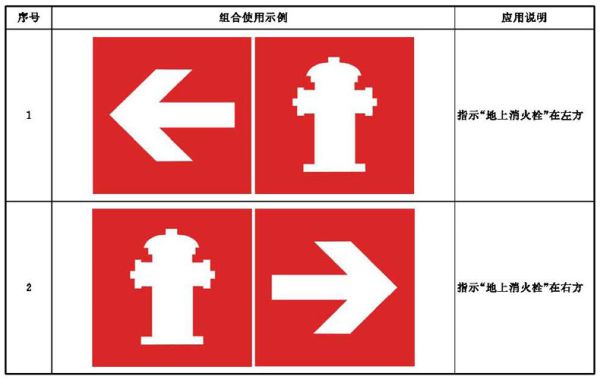

表B.8 “地上消火栓”标志与方向辅助标志组合使用示例

附录C
（规范性附录）
标志、方向辅助标志与文字辅助标志组合使用示例

C.1 表C.1给出了标志、方向辅助标志与文字辅助标志组合制作示例。实际制作时，在同一载体上组合的标志可以省略内部衬边。

C.2 表C.2给出了标志、方向辅助标志与文字辅助标志组合使用示例。

表C.1 标志、方向辅助标志与文字辅助标志组合制作示例

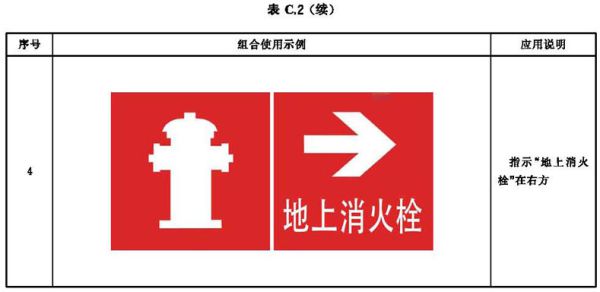

表C.2 标志、方向辅助标志与文字辅助标志组合使用示例
