『GB T9123-2010』钢制管法兰盖

中华人民共和国国家标准
钢制管法兰盖

Steel pipe blank flanges
GB／T 9123-2010
代替GB／T 9123.1～9123.4-2000
2011-01-14发布 2011-10-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布

前 言

GB／T 9112～9124-2010《钢制管法兰》系列标准修改采用ASME B16. 5-2009《管法兰和法兰管件(NPS 1/2～NPS 24）》及EN 1092-1：2007《法兰及其连接 管道、阀门、管配件及附件用圆形法兰，PN标识第1部分：钢制法兰》。ASME B16. 5-2009是关于Class标记法兰的一个完整的标准，EN 1092-1：2007是关于PN标记法兰的一个完整的标准。本系列标准综合采用了上述两个标准，包括了Class标记法兰和PN标记法兰的相关技术内容。本系列标准共有13项标准，本标准是其中的1项标准。
本标准与ASME B16.5-2009及EN 1092-1：2007标准的主要区别如下：
——本标准的编写格式与ASME B16.5-2009和EN 1092-1：2007标准不同；
——ASME B16.5-2009标准包括了公称压力为Class 400的法兰数据，本标准没有纳入Class 400的法兰数据；
——ASME B16.5-2009标准包括了公称尺寸为NPS 3（1/2）的法兰数据，本标准没有NPS 3（1/2）的法兰数据；
——ASME B16.5-2009标准采用英制螺栓，螺栓孔径也采用英制尺寸，本标准改为公制螺栓，螺纹孔径也采用公制尺寸；
——根据我国用户的使用要求，本系列标准的PN标记法兰的公称尺寸范围在EN 1092-1：2007标准的基础上做了适当的扩充，包括增加了公称压力范围为PN 160的DN 20和DN 32两个公称尺寸；
——EN 1092-1：2007标准没有包括环连接面法兰，根据我国用户的使用要求，本系列标准增加了PN标记的环连接面法兰。
本标准代替GB／T 9123.1-2000《平面、突面钢制管法兰盖》、GB／T 9123.2-2000《凹凸面钢制管法兰盖》、GB／T 9123.3-2000《榫槽面钢制管法兰盖》及GB／T 9123.4-2000《环连接面钢制管法兰盖》，与原标准相比主要变化如下：
——将原来的4项钢制管法兰盖标准整合为1项标准；
——根据EN 1092-1：2007标准，PN标记的法兰盖增加了O形圈密封面型式；
——根据用户的使用要求，PN系列法兰增加了环连接面(RJ)；
——根据EN 1092-1：2007标准，对PN标记的法兰盖尺寸数据进行了全面的修改；
——增加了各种密封面型式的适用范围表格；
——对标记进行了修订；
——根据ASME B16.5-2009，将原标准中属于美洲体系的法兰公称压力标记进行了修改，PN 20改为Class 150，PN 50改为Class 300，PN 110改为Class 600，PN 150改为Class 900，PN 260改为Class 1500，PN 420改为Class 2500。
本标准由中国机械工业联合会提出。
本标准由全国管路附件标准化技术委员会归口。
本标准起草单位：保一集团有限公司、浙江超达阀门股份有限公司、中机生产力促进中心、江苏海达管件有限公司、河北圣天集团宝银高压法兰管件有限公司、蚌埠市管道配件厂。
本标准主要起草人：邱晓来、张晓忠、李俊英、李建、王汉洲、陈佑军、王清尧、李宝银、冯峰。
本标准所代替标准的历次版本发布情况为：
——GB／T 9123.1～9123.16-1988、GB／T 9123.1～9123.4-2000。

1 范围

本标准规定了公称压力用PN标记和用Class标记的钢制管法兰盖的型式、尺寸、技术要求和标记。
本标准适用于公称压力PN 2.5～PN 160以及Class 150～ Class 2500的钢制管法兰盖。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB／T 9112 钢制管法兰 类型与参数
GB／T 9124 钢制管法兰 技术条件

3 型式与尺寸

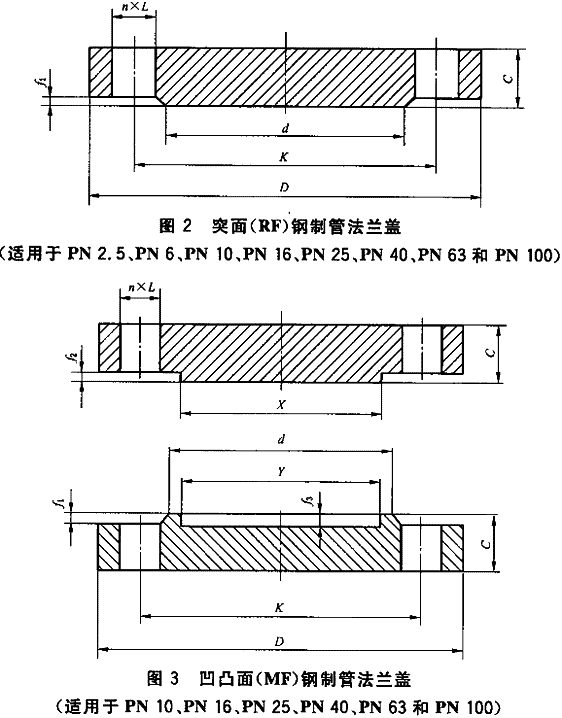

3.1 用PN标记的钢制管法兰盖的型式与尺寸

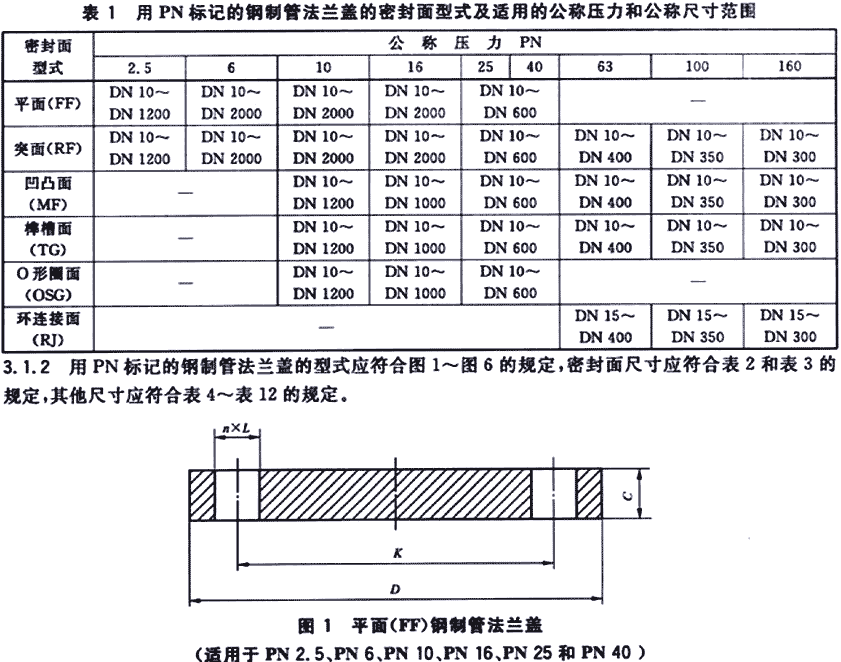

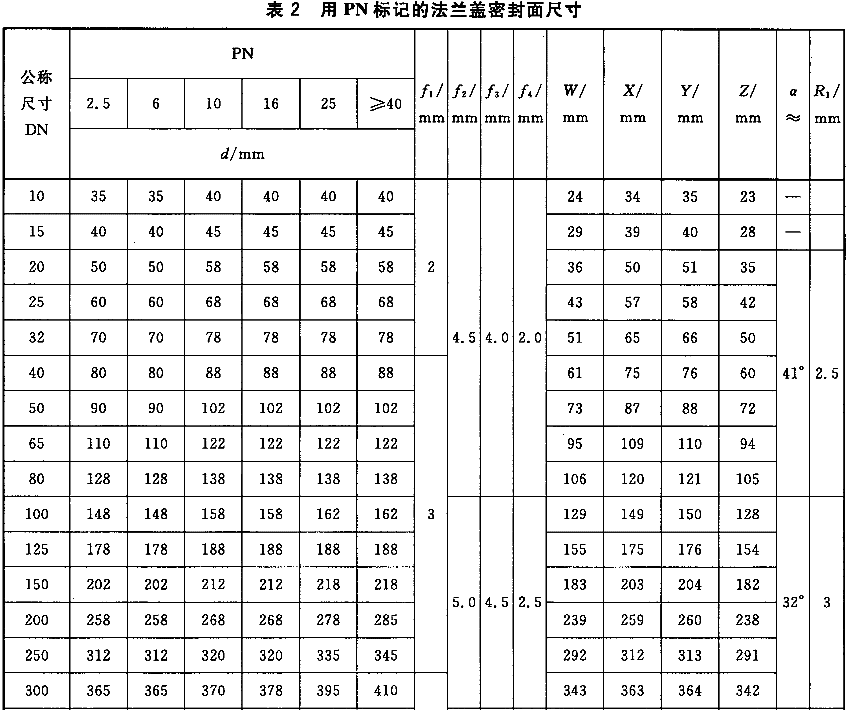

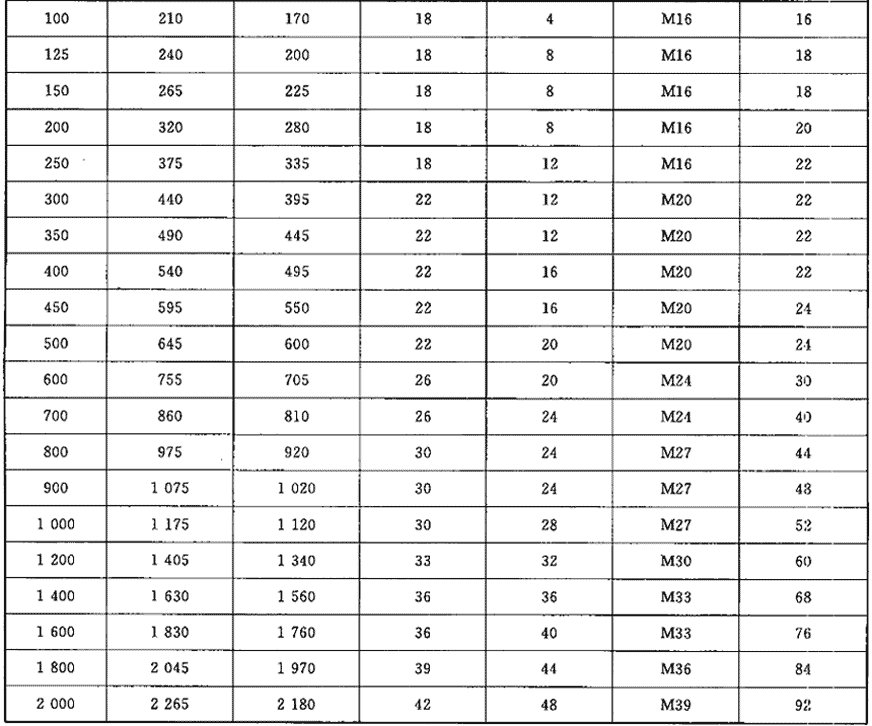

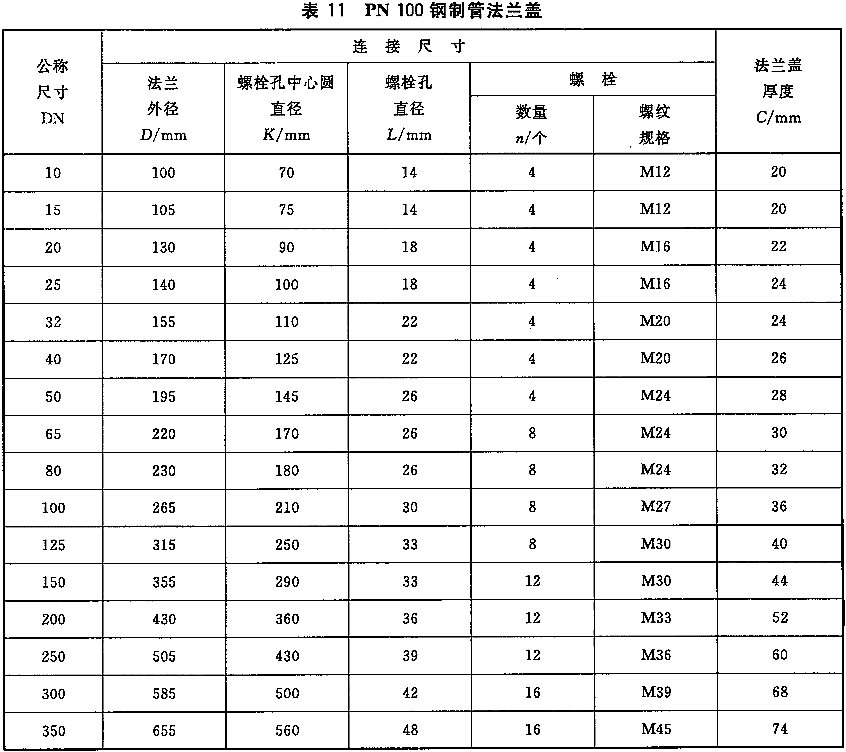

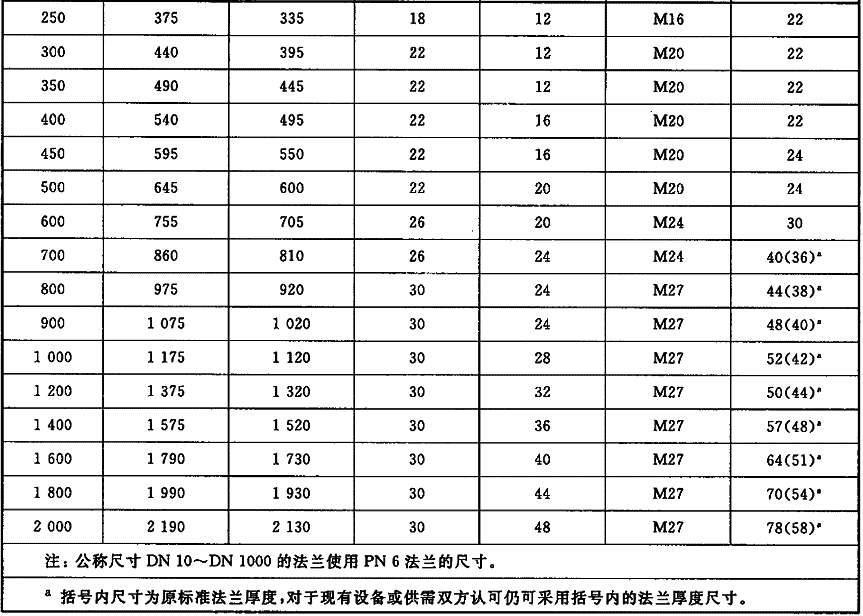

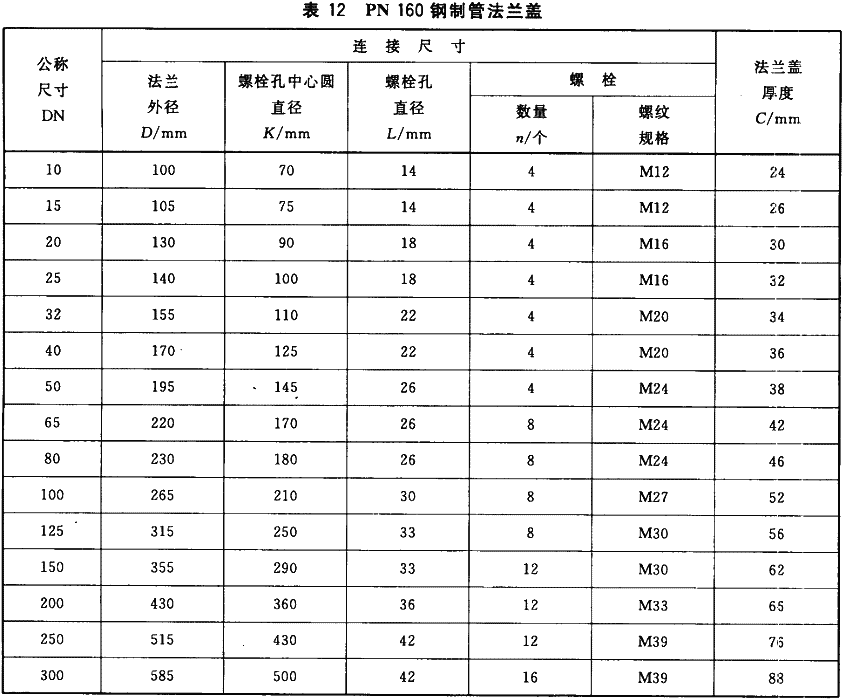

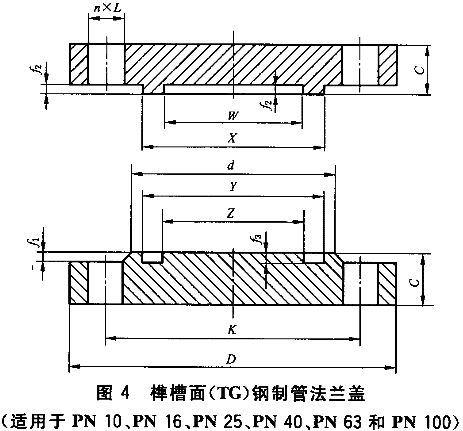

3.1.1 用PN标记的钢制管法兰盖的密封面型式及适用的公称压力和公称尺寸范围按表1的规定。

3 型式与尺寸
3.1 用PN标记的钢制管法兰盖的型式与尺寸

3.1.1 用PN标记的钢制管法兰盖的密封面型式及适用的公称压力和公称尺寸范围按表1的规定。

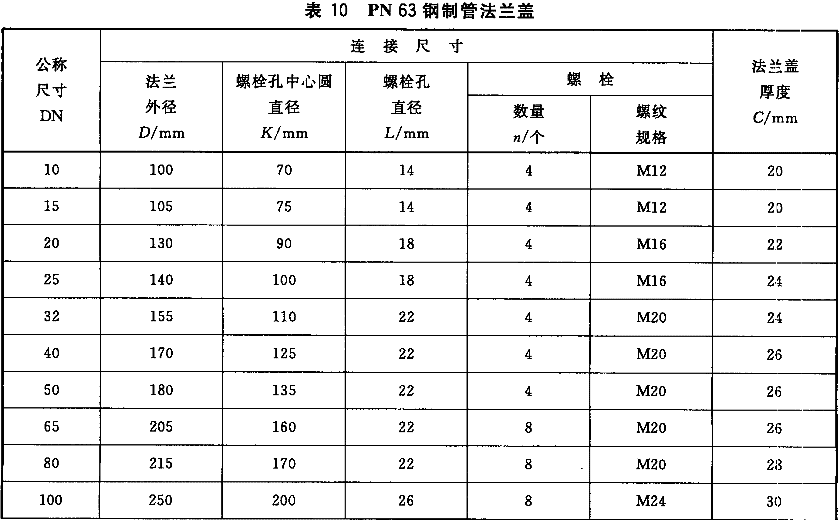

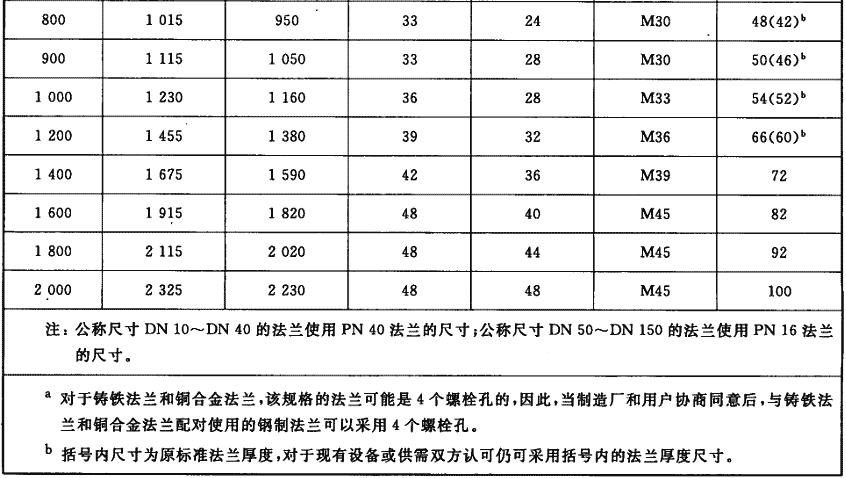

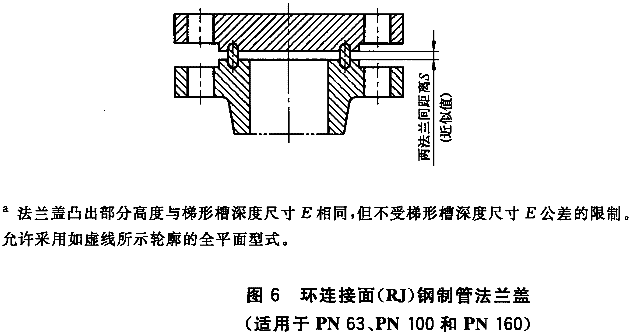

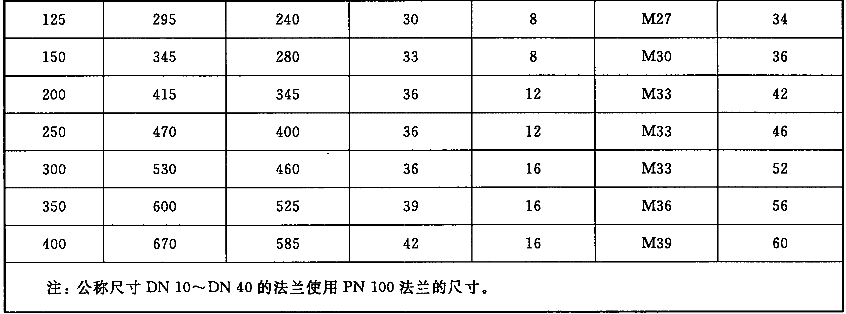

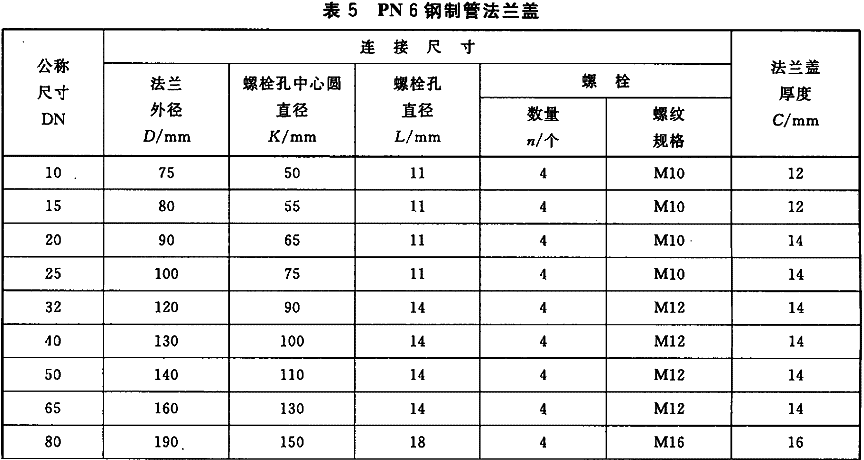

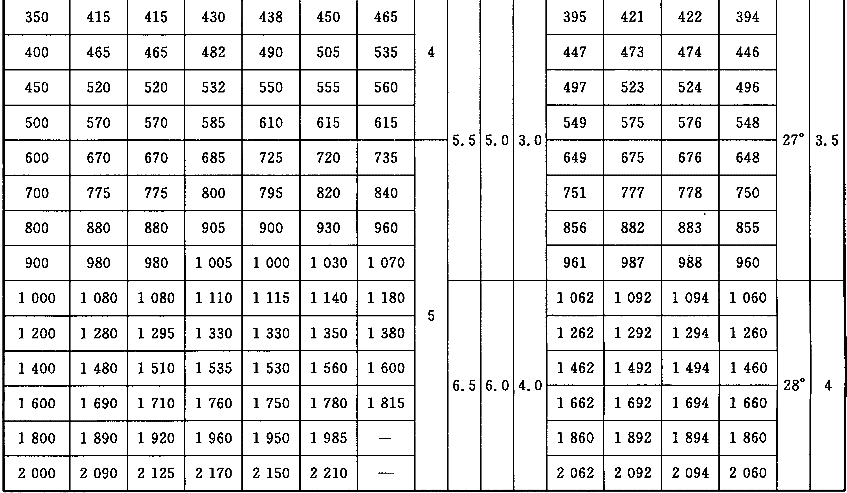

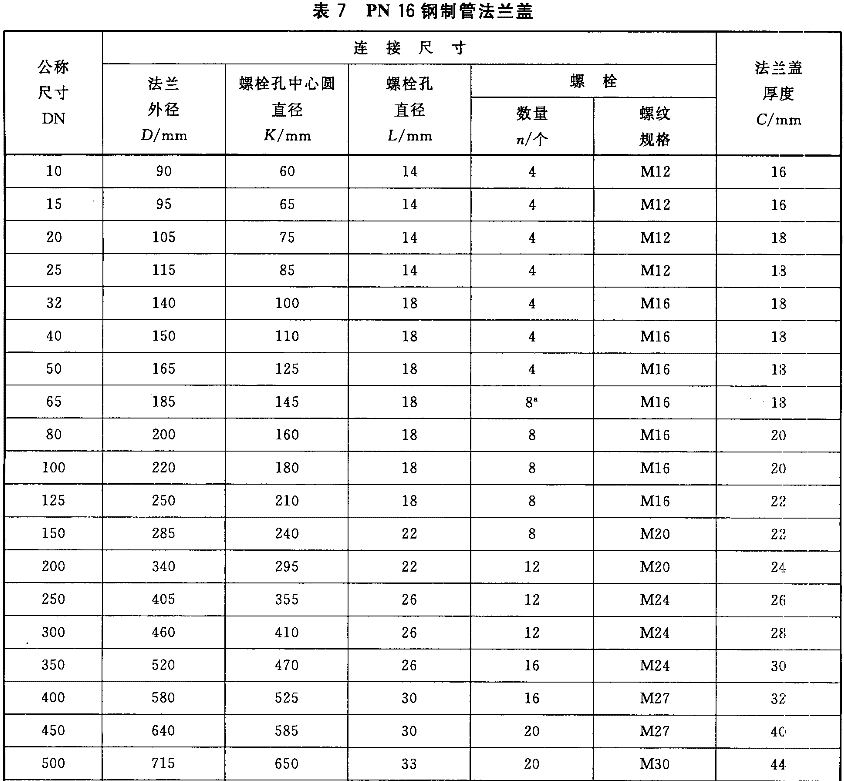

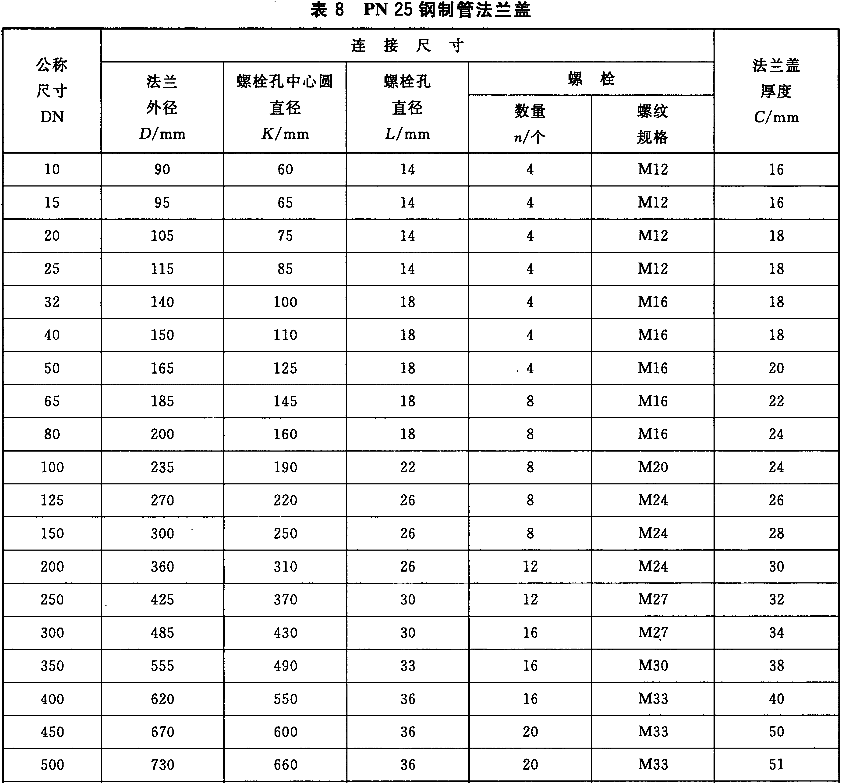

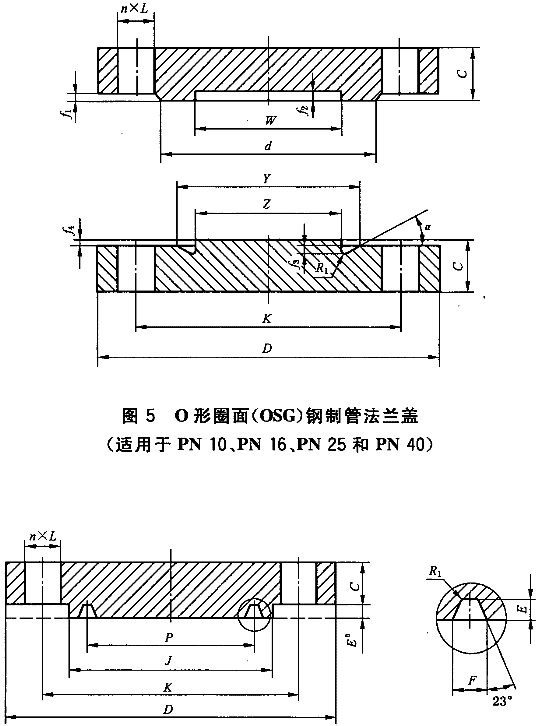

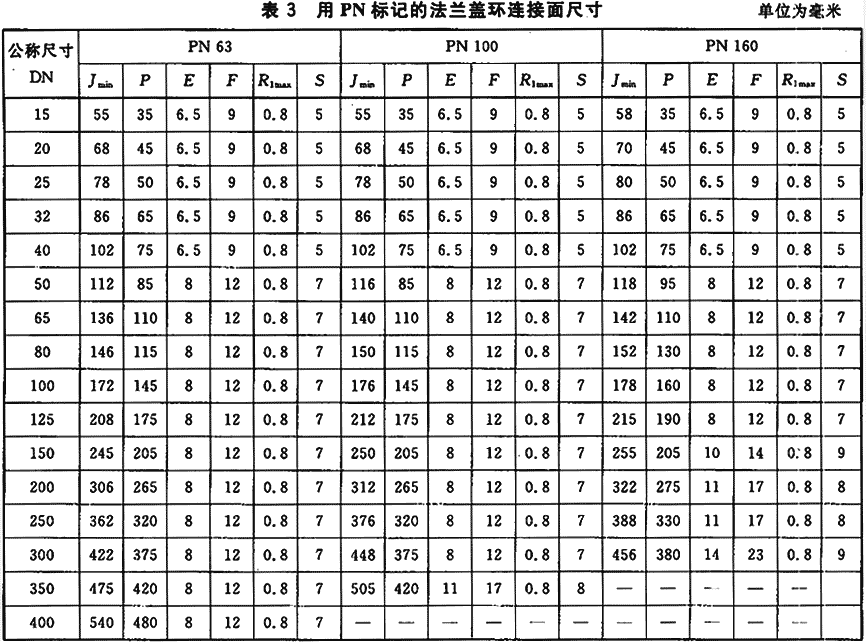

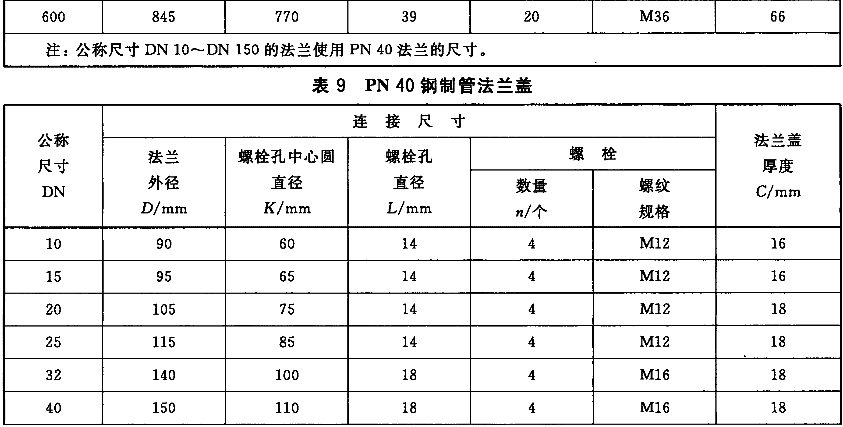

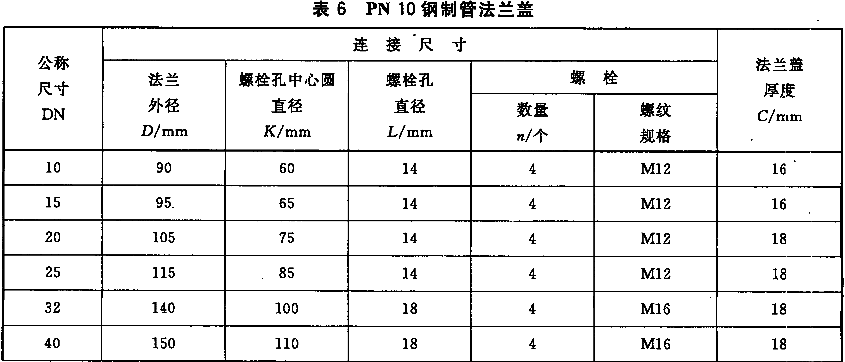

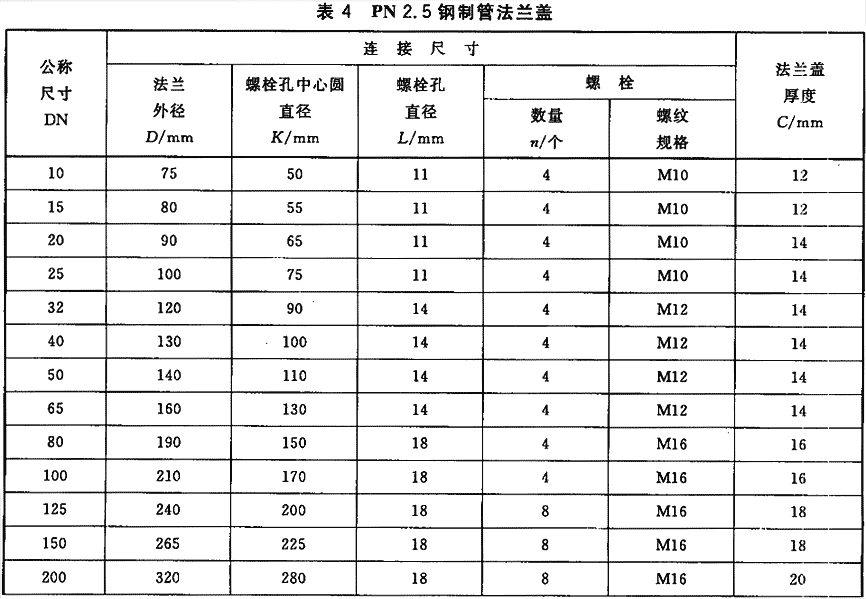

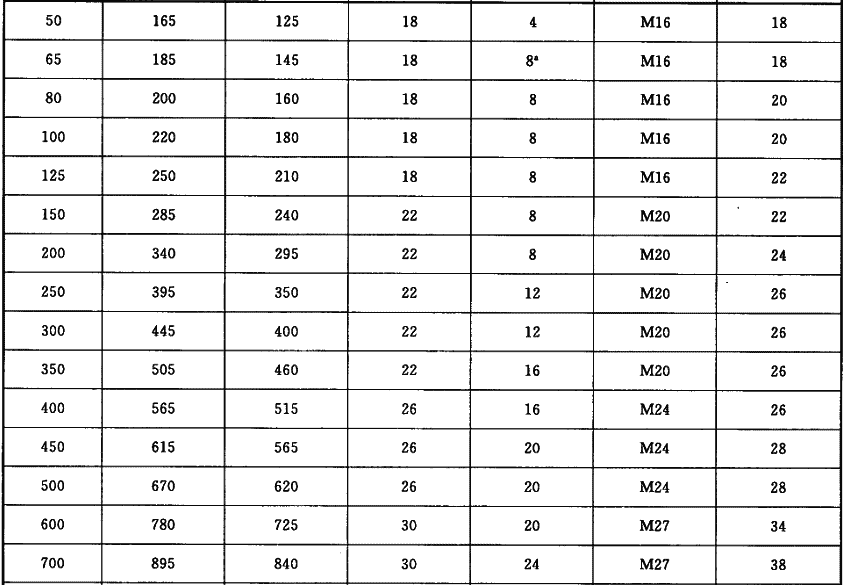

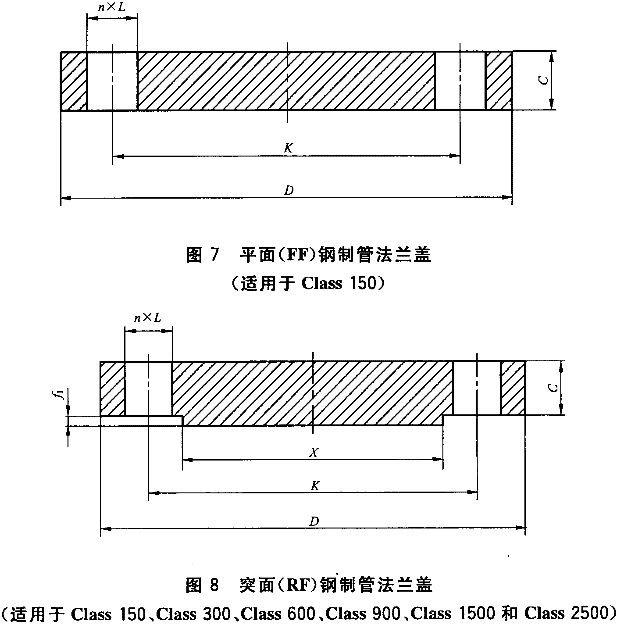

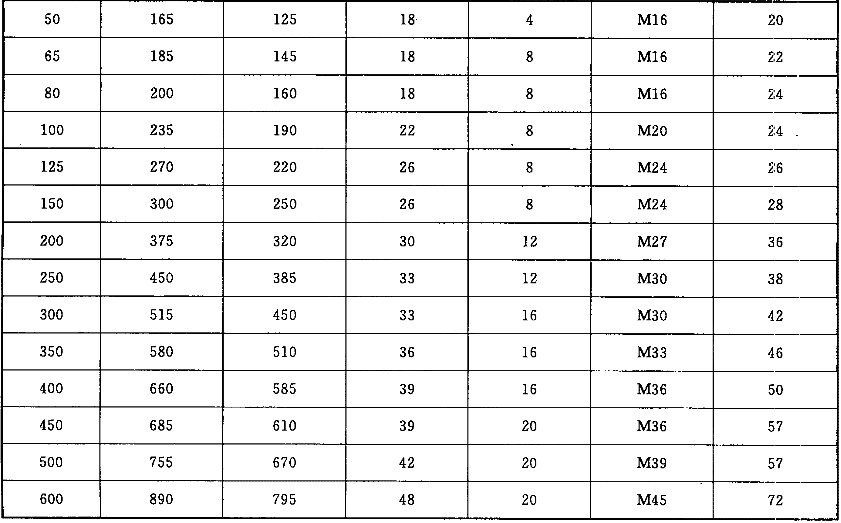

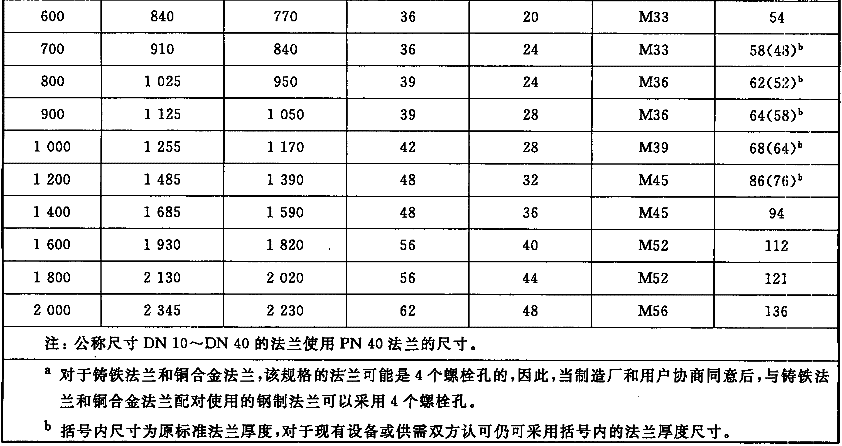

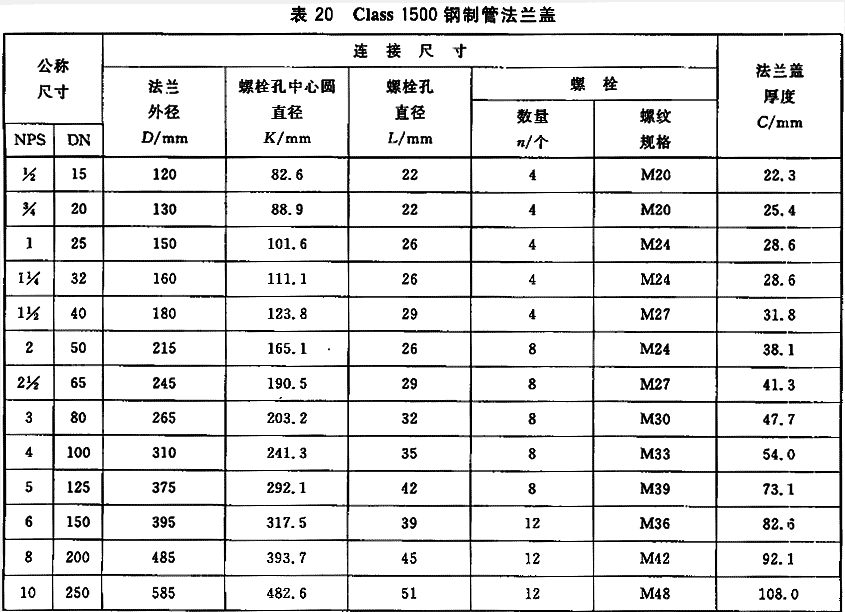

3.2 用Class标记的钢制管法兰盖的型式与尺寸

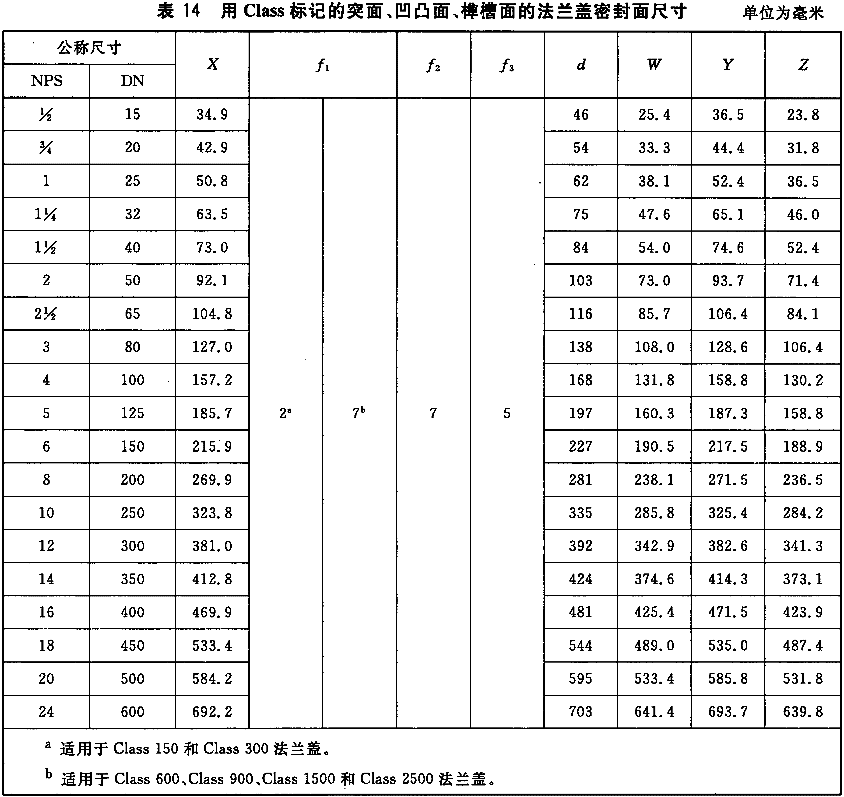

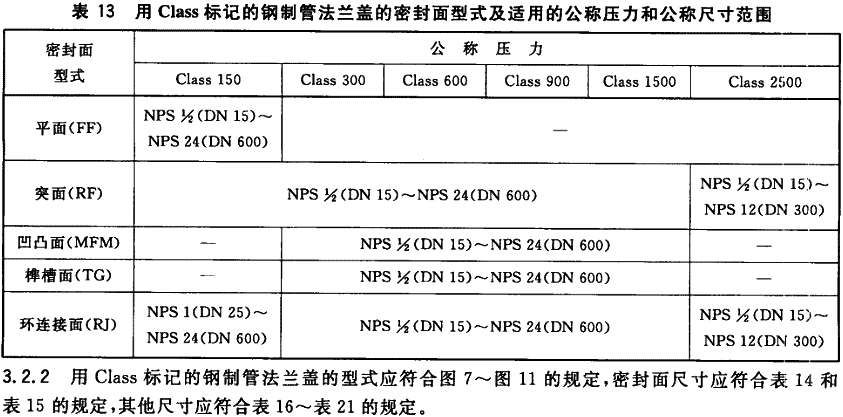

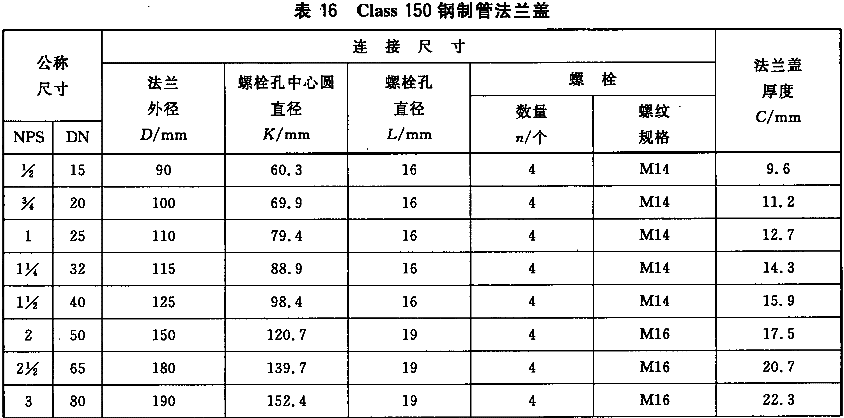

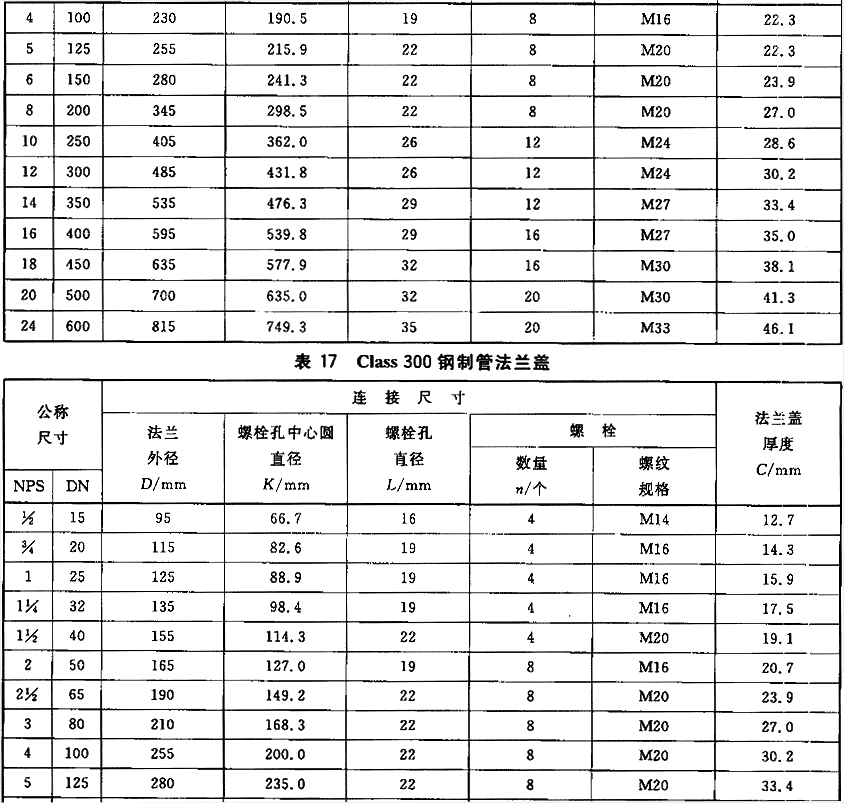

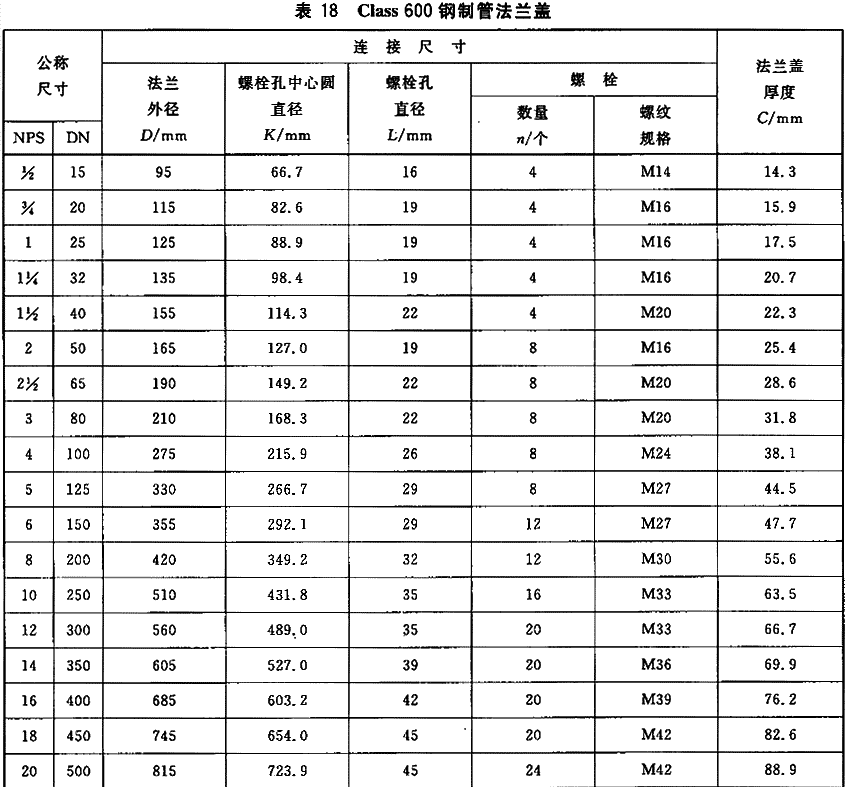

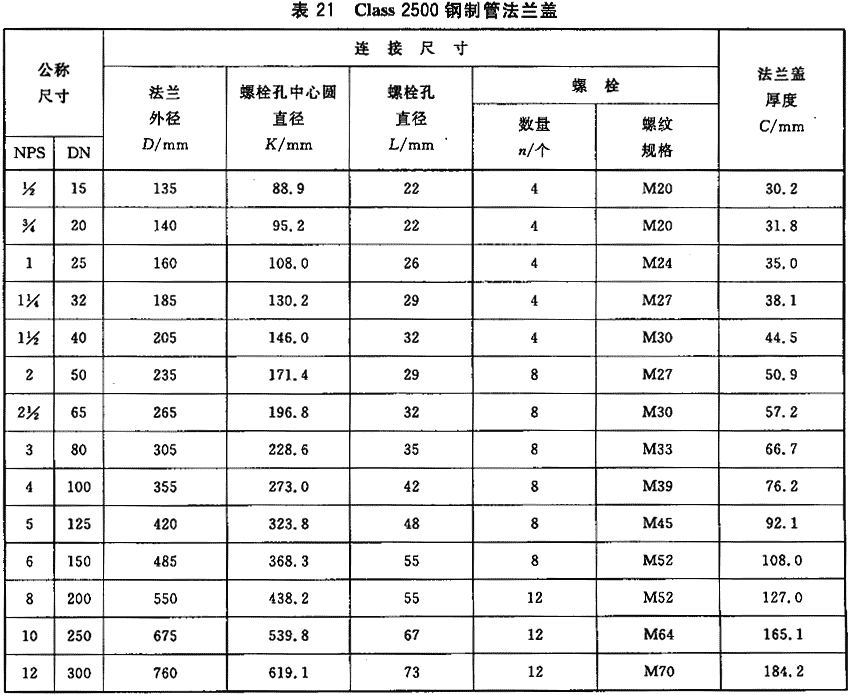

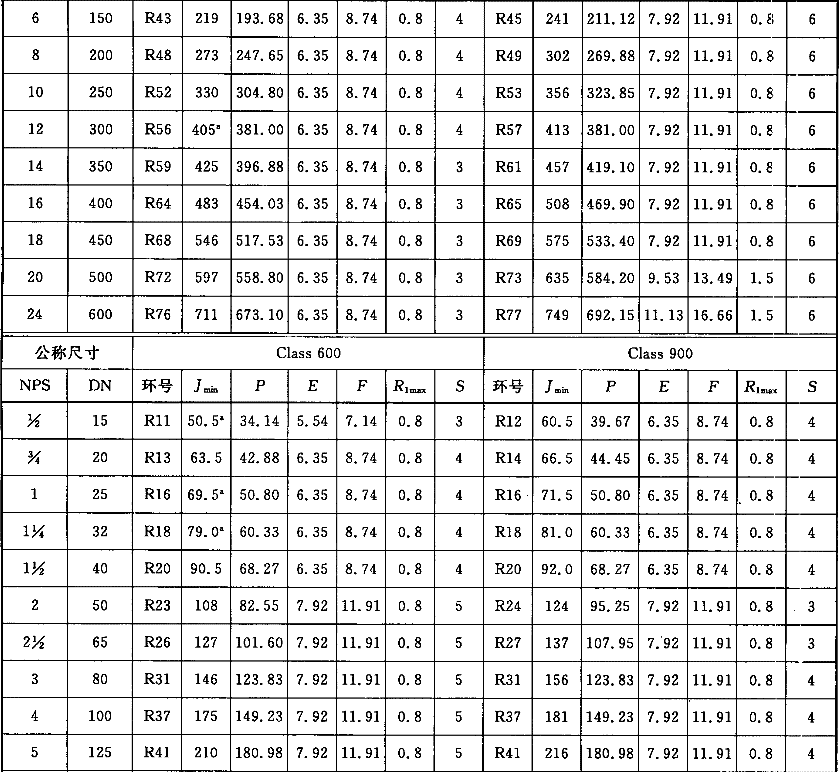

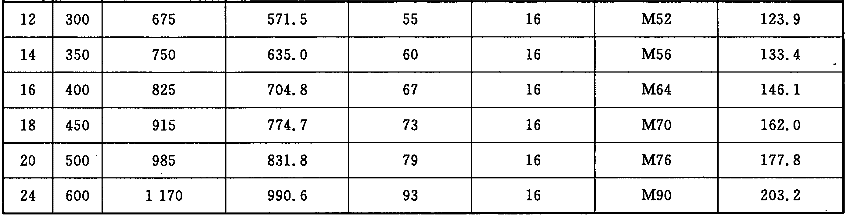

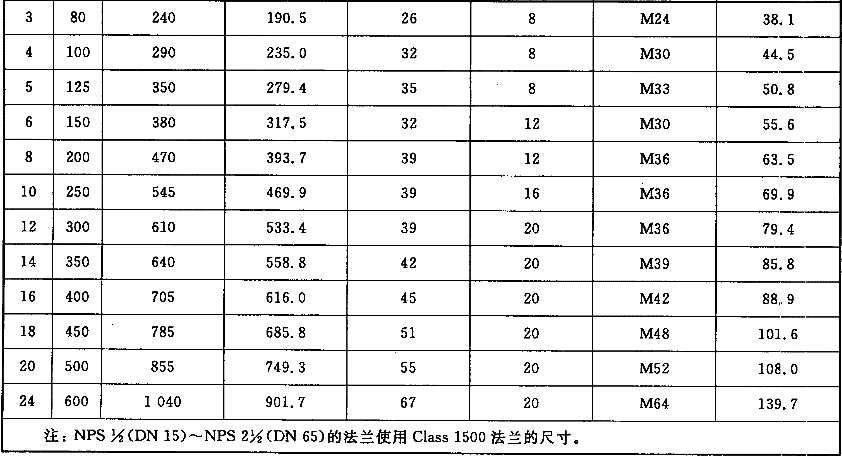

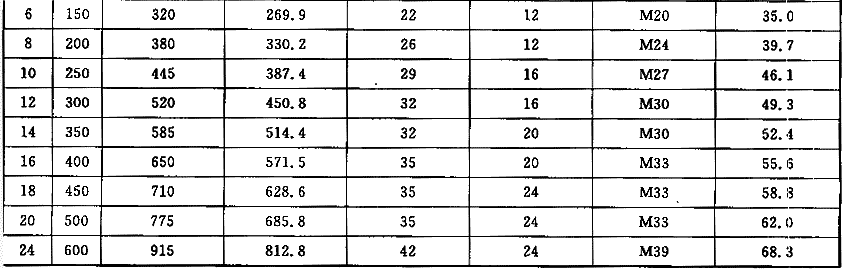

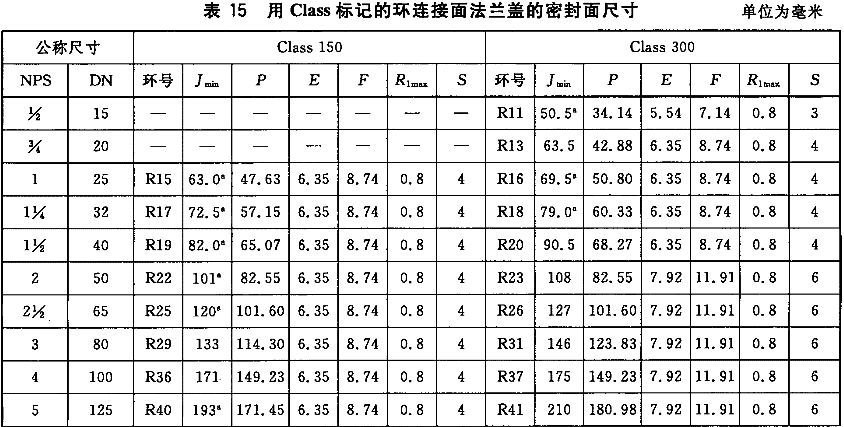

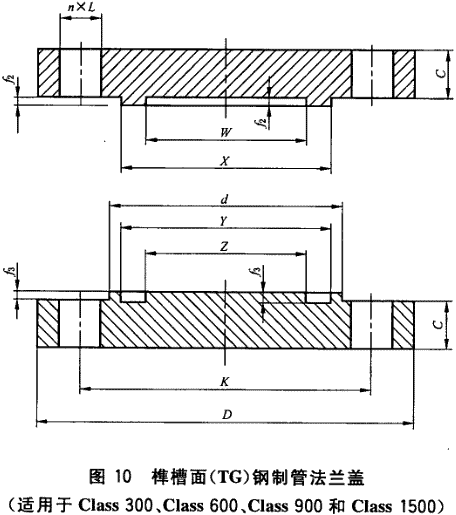

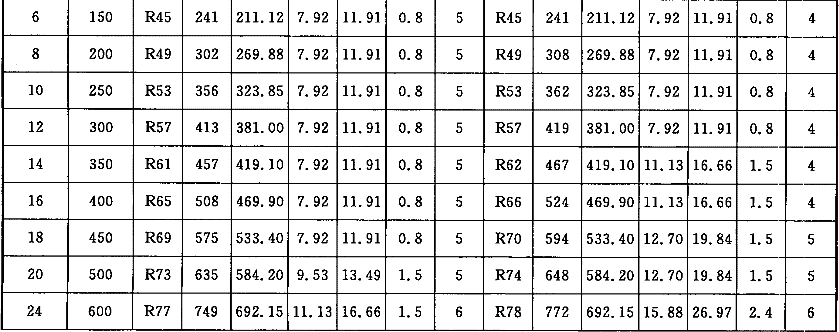

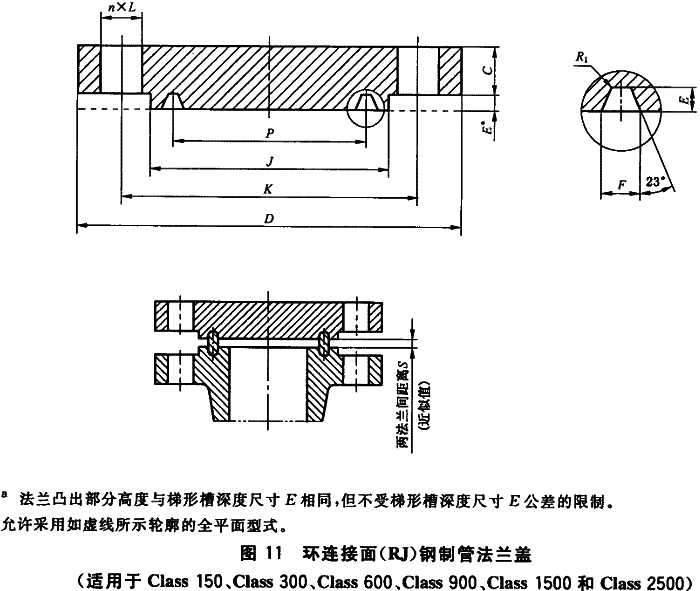

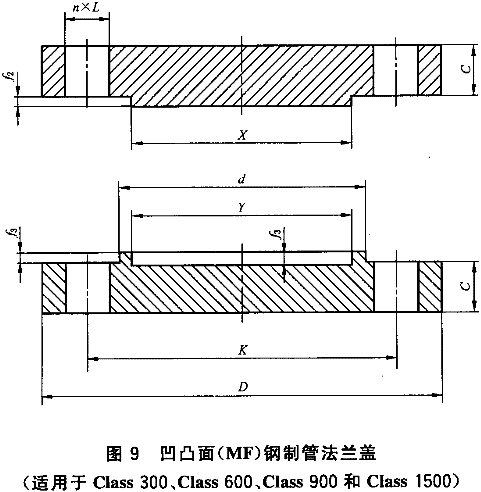

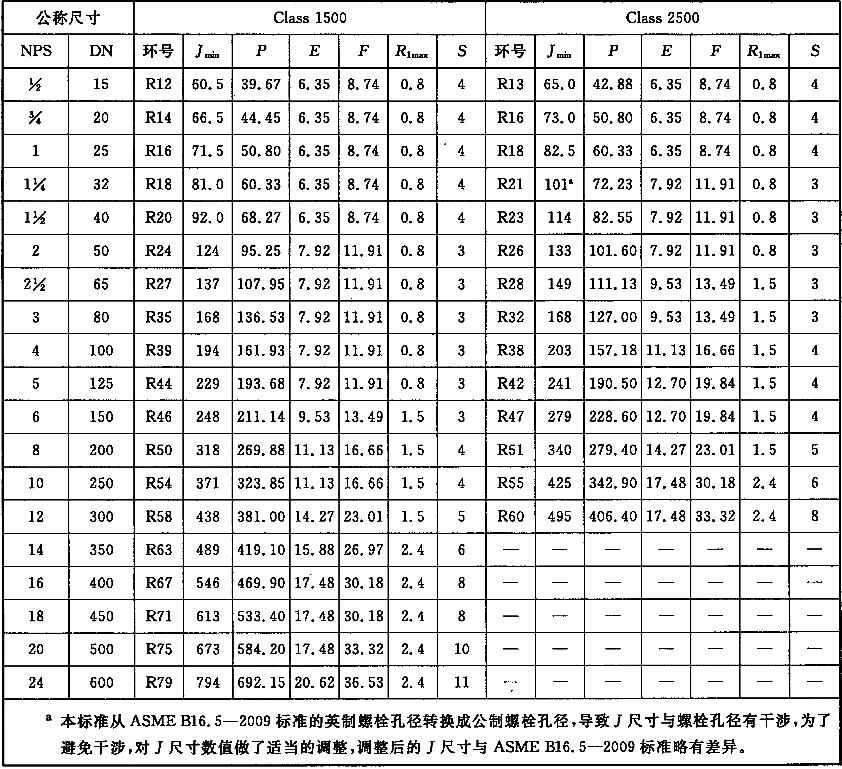

3.2.1 用Class标记的钢制管法兰盖的密封面型式及适用的公称压力和公称尺寸范围按表13的规定。

4 技术要求

法兰的类型与参数应符合GB／T 9112的规定，法兰的技术要求应符合GB／T 9124的规定。

5 标记及标记示例

5.1 标记

钢制管法兰盖应按下列规定进行标记：

5.2 标记示例

示例1：公称尺寸DN 600、公称压力PN 25、突面（RF）钢制管法兰盖(BL)、材料为Q235A，其标记为：
法兰 DN 600-PN 25 BL RF Q235A GB／T 9123
示例2：公称尺寸NPS 12(DN 300)、公称压力Class 900、环连接面(RJ)钢制管法兰盖(BL)、材料为06Cr19Ni10，其标记为：
法兰 NPS 12(或DN 300)-Class 900 BL RJ 06Cr19Ni10 GB／T 9123
