保温防火复合板应用技术规程 JGJ T ×××-20×× （征求意见稿）

中华人民共和国行业标准

保温防火复合板应用技术规程

Technical specification for application of insulated fireproof composite panels

JGJ/T ×××-20××

（征求意见稿）

批准部门：中华人民共和国住房和城乡建设部
施行日期：20××年×月×日

前 言

根据住房和城乡建设部《关于印发<2012年工程建设标准制订修订计划>的通知》（建标[2012]5号）的要求，规程编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制订了本规程。
本规程共分7章，主要技术内容是：总则、术语和符号、基本规定、材料、设计、施工和验收。
本规程由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市北三环东路30号，邮政编码：100013）。
本规程主编单位：
本规程参编单位：
本规程主要起草人员：
本规程主要审查人员：

1 总 则

1.0.1 为规范保温防火复合板在建筑保温工程中的应用，做到技术先进，经济合理，安全适用，确保质量，制定本规程。

1.0.2 本规程适用于新建、改建和扩建的民用建筑中采用保温防火复合板的外墙、架空楼板、屋面等建筑保温工程的设计、施工和验收。

1.0.3 保温防火复合板的应用除应符合本规程的规定外，尚应符合国家现行有关标准的规定。

2 术语和符号

2.1 术 语

2.1.1 保温防火复合板 insulated fireproof composite panels
以不燃或难燃性保温材料为芯材，无机材料为防护面材，通过工厂化预制而成的具有保温隔热、阻燃或防火性能的复合板材，简称复合板。

2.1.2 无机型保温防火复合板 inorganicinsulated fireproof composite panels
以不燃性泡沫混凝土板、发泡陶瓷板、泡沫玻璃板、岩棉板、无机轻集料板等无机保温板为芯材的保温防火复合板。

2.1.3 有机型保温防火复合板 organicinsulated fireproof composite panels
以难燃性聚苯乙烯泡沫、聚氨酯硬泡、酚醛泡沫等有机高分子材料为保温芯材的保温防火复合板。

2.1.4 无饰面保温防火复合板 insulated fireproof composite panels without decoration layer
不带饰面装饰层的保温防火复合板。

2.1.5 保温防火装饰复合板 insulated fireproof composite panels with decoration layer
带有饰面装饰层或防护面板自身具有装饰性的保温防火复合板。

2.1.6 保温防火复合板薄抹灰外墙外保温系统 external wall thermal insulation system based on insulated fireproof composite panels
由粘结层、保温防火复合板保温层、抹面层和饰面层构成的，依附于外墙外表面，起保温、防护和装饰作用的构造系统。

2.1.7 保温防火复合板薄抹灰架空楼板保温系统 raised floor thermal insulation system based on insulated fireproof composite panels
由粘结层、保温防火复合板保温层、抹面层和饰面层构成的，依附于架空楼板底面，起保温、防护和装饰作用的构造系统。。

2.1.8 保温防火复合板非透明幕墙外墙外保温系统 external wall thermal insulation system of nontransparent curtain wallbased on insulated fireproof composite panels
由粘贴层、保温防火复合板保温层、龙骨干挂装饰板饰面层构成的，依附于外墙外表面，起保温、防护和装饰作用的构造系统。

2.1.9 保温防火复合板屋面保温系统 roof thermal insulation system based on insulated fireproof composite panels
置于建筑物屋面上，以保温防火复合板作保温层的屋面构造系统。

2.1.10 粘锚保温防火装饰复合板外墙外保系
external thermal insulation composite systems based on insulated fireproof composite panels with decoration layer by adhibiting mechanica fixings method
由粘结层和保温防火装饰复合板构成，并辅以专用锚栓固定于外墙外表面，起保温、防护和装饰作用的构造系统，简称粘锚保温装饰复合板系统。

2.1.11 机械锚固保温防火装饰复合板外墙外保温系统
external thermal insulation composite systems based on insulated fireproof composite panels with decoration layer by mechanical fixing method
由保温防火装饰复合板通过机械固定件或专用挂件与外墙基层或外墙龙骨直接连接, 所构成的具有保温、防护和装饰作用的构造系统，简称机械锚固保温装饰复合板系统，包括无龙骨保温装饰复合板系统和龙骨干挂保温装饰复合板系统。

2.1.12 防火隔离带 fire barrier zone
置于建筑物外墙外侧，设置在可燃或难燃保温材料外墙外保温系统中，按水平方向分布，高度方向具有一定尺寸，并能阻止火灾蔓延的建筑外墙外保温防火构造。

2.1.13 锚栓 mechanical fixings
用于保温防火复合板薄抹灰外墙保温系统、非透明幕墙保温系统、架空楼板保温系统以及粘锚保温装饰复合板保温系统，辅助把保温防火复合板固定于基层墙体的专用连接件。

2.1.14 机械固定件 mechanical fastener
用于机械锚固保温装饰复合板保温系统，将保温防火复合板固定于基层墙体或龙骨上的专用连接件。

2.1.15 托架 bracket
由金属或塑料等型材制成，锚固在基层墙体上用以支撑保温防火复合板的支撑件。

2 术语和符号

2.1 术 语

2.1.1 保温防火复合板 insulated fireproof composite panels
以不燃或难燃性保温材料为芯材，无机材料为防护面材，通过工厂化预制而成的具有保温隔热、阻燃或防火性能的复合板材，简称复合板。

2.1.2 无机型保温防火复合板 inorganicinsulated fireproof composite panels
以不燃性泡沫混凝土板、发泡陶瓷板、泡沫玻璃板、岩棉板、无机轻集料板等无机保温板为芯材的保温防火复合板。

2.1.3 有机型保温防火复合板 organicinsulated fireproof composite panels
以难燃性聚苯乙烯泡沫、聚氨酯硬泡、酚醛泡沫等有机高分子材料为保温芯材的保温防火复合板。

2.1.4 无饰面保温防火复合板 insulated fireproof composite panels without decoration layer
不带饰面装饰层的保温防火复合板。

2.1.5 保温防火装饰复合板 insulated fireproof composite panels with decoration layer
带有饰面装饰层或防护面板自身具有装饰性的保温防火复合板。

2.1.6 保温防火复合板薄抹灰外墙外保温系统 external wall thermal insulation system based on insulated fireproof composite panels
由粘结层、保温防火复合板保温层、抹面层和饰面层构成的，依附于外墙外表面，起保温、防护和装饰作用的构造系统。

2.1.7 保温防火复合板薄抹灰架空楼板保温系统 raised floor thermal insulation system based on insulated fireproof composite panels
由粘结层、保温防火复合板保温层、抹面层和饰面层构成的，依附于架空楼板底面，起保温、防护和装饰作用的构造系统。。

2.1.8 保温防火复合板非透明幕墙外墙外保温系统 external wall thermal insulation system of nontransparent curtain wallbased on insulated fireproof composite panels
由粘贴层、保温防火复合板保温层、龙骨干挂装饰板饰面层构成的，依附于外墙外表面，起保温、防护和装饰作用的构造系统。

2.1.9 保温防火复合板屋面保温系统 roof thermal insulation system based on insulated fireproof composite panels
置于建筑物屋面上，以保温防火复合板作保温层的屋面构造系统。

2.1.10 粘锚保温防火装饰复合板外墙外保系
external thermal insulation composite systems based on insulated fireproof composite panels with decoration layer by adhibiting mechanica fixings method
由粘结层和保温防火装饰复合板构成，并辅以专用锚栓固定于外墙外表面，起保温、防护和装饰作用的构造系统，简称粘锚保温装饰复合板系统。

2.1.11 机械锚固保温防火装饰复合板外墙外保温系统
external thermal insulation composite systems based on insulated fireproof composite panels with decoration layer by mechanical fixing method
由保温防火装饰复合板通过机械固定件或专用挂件与外墙基层或外墙龙骨直接连接, 所构成的具有保温、防护和装饰作用的构造系统，简称机械锚固保温装饰复合板系统，包括无龙骨保温装饰复合板系统和龙骨干挂保温装饰复合板系统。

2.1.12 防火隔离带 fire barrier zone
置于建筑物外墙外侧，设置在可燃或难燃保温材料外墙外保温系统中，按水平方向分布，高度方向具有一定尺寸，并能阻止火灾蔓延的建筑外墙外保温防火构造。

2.1.13 锚栓 mechanical fixings
用于保温防火复合板薄抹灰外墙保温系统、非透明幕墙保温系统、架空楼板保温系统以及粘锚保温装饰复合板保温系统，辅助把保温防火复合板固定于基层墙体的专用连接件。

2.1.14 机械固定件 mechanical fastener
用于机械锚固保温装饰复合板保温系统，将保温防火复合板固定于基层墙体或龙骨上的专用连接件。

2.1.15 托架 bracket
由金属或塑料等型材制成，锚固在基层墙体上用以支撑保温防火复合板的支撑件。

2.2 符 号

σ——荷载或作用产生的截面最大应力设计值；
ƒ——材料强度设计值；
S——荷载和作用效应组合设计值；
R——构件截面承载力设计值；
u——组合后的构件位移或变形；
[u]——位移或挠度允许值；
S_GK——重力荷载作为永久荷载产生的效应；
S_Wk——风荷载、地震作用、温度作用作为可变荷载和作用产生的的效应；
S_Wk——风荷载作为可变荷载产生的效应；
S_Ek——地震作用作为可变作用产生的的效应；
S_Tk——温度作用作为可变作用产生的的效应；
γ_G——重力荷载的分项系数；
γ_W——风荷载作用的分项系数；
γ_E——地震作用的分项系数；
γ_T——温度作用的分项系数；
ψ_W——风荷载组合系数；
ψ_E——地震作用组合系数；
ψ_T——温度作用组合系数；
u_Gk——重力荷载标准值产生的位移或变形；
u_Wk——风荷载标准值产生的位移或变形；
u_Ek——地震作用标准值产生的位移或变形；
ω_k——作用于保温防火复合板外墙保温系统上的风荷载标准值（kN/m²）；
β_gz——阵风系数，可取2.25；
μ_Z——风压高度变化系数；
μ_S——风荷载体型系数；
ω_O——基本风压；
q_kE——垂直于外墙保温系统平面的均布水平地震作用标准值；
G——保温防火复合板外墙保温系统的重量；
A——保温防火复合板外墙的面积；
α_max——水平地震影响系数最大值；
β_E——动力放大系数；
p_kE——平行于保温防火复合板保温系统平面的集中水平地震作用标准值；
α_max——地震影响系数最大值；

3 基本规定

3.0.1 保温防火复合板及其保温系统材料的选取，需结合本地区的具体情况和建筑物的要求进行方案比选和技术经济分析来确定，做到因地制宜、配制合理、优化组合、安全可靠。

3.0.2 保温防火复合板保温工程所选用的材料应符合国家现行有关标准的规定及设计要求，并应有出厂合格证。

3.0.3 保温防火复合板保温系统应与基层墙体有可靠连接，应能适应基层的正常变形而不产生裂缝、空鼓；应能长期承受自重、风荷载和室外气候的长期反复作用而不产生有害的变形或破坏；保温系统各组成部分应具有物理－化学稳定性；所有组成材料应彼此相容并应具有防腐性。

3.0.4 保温防火复合板保温系统应具有防水渗透性能。

3.0.5 保温防火复合板保温系统的热工性能应符合国家现行标准《民用建筑热工设计规范》GB 50176、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26、《夏热冬冷地区居住建筑节能设计标准》JGJ l34和《夏热冬暖地区居住建筑节能设计标准》JGJ 75的有关规定。

3.0.6 保温防火复合板保温系统的防火性能应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

3.0.7 保温防火复合板保温工程施工应在主体结构施工质量验收合格后进行；建筑工程主体应按照国家现行的工程施工系列验收规范通过质量验收，且具有验收文件。

3.0.8 进入施工现场的各种保温防火复合板保温系统的组成材料，应具有生产厂家提供的产品合格证及产品说明书等技术文件；有关各方应做好现场取样，并应做好现场验收记录。

3.0.9 保温防火复合板保温工程质量验收程序和组织可执行现行国家标准《建筑工程施工质量验收统一标准》GB 50300 、《建筑节能工程施工质量验收规范》GB 50411及《屋面工程质量验收规范》GB 50207的有关规定。

3.0.10 保温防火复合板用于外墙外保温工程时，除应符合本规程外，尚应符合国家现行标准《外墙外保温工程技术规程》JGJ 144的有关规定。

3.0.11 保温防火复合板用于屋面保温工程时，除应符合本规程外，尚应符合现行国家标准《屋面工程技术规范》GB 50345和《坡屋面工程技术规范》GB 50693的有关规定。

3.0.12 在正确使用和正常维护的条件下，保温防火复合板外墙外保温工程的使用年限不应少于25年。

4 材 料

4.1 保温防火复合板

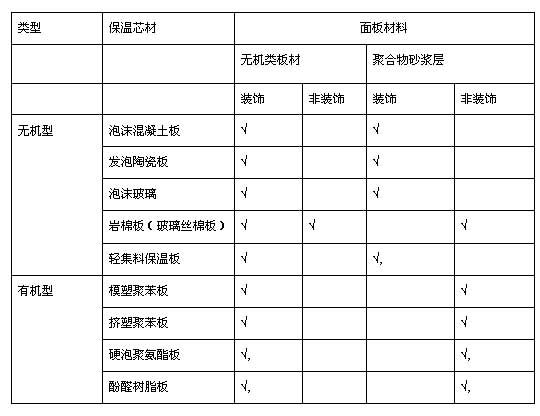

4.1.1 保温防火复合板按所采用的保温材料的属性，可分为无机型保温防火复合板、有机型保温防火复合板；按复合板是否具有装饰层，可分为无饰面保温防火复合板和保温防火装饰复合板；按单位面积质量可分为Ⅰ型、Ⅱ型保温防火复合板，Ⅰ型保温防火复合板单位面积质量应小于20kg/m²；Ⅱ型保温防火复合板单位面积质量应为20 kg/m²～30kg/m²。

4.1.2 无机型保温防火复合板可采用岩棉、发泡陶瓷保温板、泡沫玻璃保温板、泡沫混凝土保温板以及无机轻集料保温板等作为保温芯材，保温芯材燃烧性能等级应为A级，其他性能尚应符合下列规定：
1 岩棉应符合现行国家标准《建筑外墙保温用岩棉制品》GB/T 25975 的有关规定，应用于薄抹灰外墙外保温系统、架空楼板保温系统、保温防火装饰复合板外墙外保温系统时，垂直于板面的抗拉强度不应小于0.10MPa，应用于非透明幕墙保温系统时，垂直于板面的抗拉强度不应小于7.5KPa；
2 发泡陶瓷保温板的性能指标应符合表4.1.2的规定；
3 泡沫玻璃保温板应符合国家现行标准《泡沫玻璃绝热制品》JC/T 647-2005中对160类产品的有关规定，并且垂直于板面的抗拉强度不应小于0.10MPa；
4 泡沫混凝土保温板应符合国家现行标准《泡沫混凝土应用技术规程》JGJ ××-201×（已报批）的有关规定；
5 无机轻集料保温板应符合《无机轻集料防火保温板通用技术要求》JG××-201×（在编）的有关规定。

表4.1.2 发泡陶瓷保温板的性能指标

4.1.3 有机型保温防火复合板可采用模塑聚苯板、挤塑聚苯板、硬泡聚氨酯板、酚醛树脂板等作为保温芯材，保温芯材燃烧性能等级不应低于B1级，氧指数不应低于30，烟密度不应高于75％，垂直于板面的抗拉强度不应小于0.10MPa，其他性能尚应符合下列规定：
1 模塑聚苯板应符合现行国家标准《绝热用模塑聚苯乙烯炮沫塑料》GB/T 10801.1-2002中对Ⅱ类产品的有关规定；
2 挤塑聚苯板应符合现行国家标准《绝热用挤塑聚苯乙烯泡沫塑料》GB/T 10801.2-2002中对W200类产品的有关规定；
3 硬泡聚氨酯板应符合现行国家标准《建筑绝热用硬质聚氨酯泡沫塑料》GB/T 21558-2008中对III类产品的有关规定；
4 酚醛树脂板应符合现行国家标准《绝热用硬质酚醛泡沫制品》GB/T 20974-2007的有关规定。

4.1.4 保温防火复合板采用无机板材或聚合物砂浆为面层材料时应符合下列规定：
1 纤维增强硅酸钙板应符合国家现行标准《纤维增强硅酸钙板 第1部分：无石棉硅酸钙板》JC/T 564.18或《纤维增强硅酸钙板 第2部分：温石棉硅酸钙板》JC/T 564.2的有关规定；
2 纤维水泥板应符合国家现行标准《纤维水泥平板 第1部分：无石棉纤维水泥平板》JC/T 412.1的有关规定；
3 薄石材板应符合现行国家标准《天然花岗石建筑板材》GB/T 18601或《天然大理石建筑板材》GB/T 19766的有关规定；
4 陶瓷板应符合现行国家标准《陶瓷板》GB/T 23266的有关规定；
5 聚合物砂浆应符合国家现行标准《外墙外保温工程技术规程》JGJ 144中对抹面胶浆的有关规定。

4.1.5 保温防火复合板的规格尺寸应符合表4.1.5的规定，其他规格尺寸可由供需双方协商确定。

表4.1.5 保温防火复合板规格尺寸（mm）

4.1.6 保温防火复合板的外观和尺寸允许偏差应符合表4.1.6的规定。

表4.1.6 保温防火复合板外观和尺寸允许偏差

注：标准测试板材的尺寸：600mm×1200mm。

4.1.7 保温防火装饰复合板的性能指标应符合表4.1.7的规定。

表4.1.7 保温防火装饰复合板的性能指标

注：1. 抗冲击性仅限用于外墙部位；用于其他部位时，可根据供需双方商定测试与否。
2. 用于机械锚固保温系统时，保温防火装饰复合板的抗弯载荷，尚应满足设计要求。

4.1.8 保温防火装饰复合板装饰面性能指标应符合表4.1.8的规定。

表4.1.8 保温防火装饰复合板装饰面的性能指标

注：1. 耐沾污性、附着力仅限平涂饰面。

4.1.9 无饰面保温防火复合板的性能指标应符合表4.1.9的规定。

表4.1.9 无饰面保温防火复合板的性能指标

4 材 料

4.1 保温防火复合板

4.1.1 保温防火复合板按所采用的保温材料的属性，可分为无机型保温防火复合板、有机型保温防火复合板；按复合板是否具有装饰层，可分为无饰面保温防火复合板和保温防火装饰复合板；按单位面积质量可分为Ⅰ型、Ⅱ型保温防火复合板，Ⅰ型保温防火复合板单位面积质量应小于20kg/m²；Ⅱ型保温防火复合板单位面积质量应为20 kg/m²～30kg/m²。

4.1.2 无机型保温防火复合板可采用岩棉、发泡陶瓷保温板、泡沫玻璃保温板、泡沫混凝土保温板以及无机轻集料保温板等作为保温芯材，保温芯材燃烧性能等级应为A级，其他性能尚应符合下列规定：
1 岩棉应符合现行国家标准《建筑外墙保温用岩棉制品》GB/T 25975 的有关规定，应用于薄抹灰外墙外保温系统、架空楼板保温系统、保温防火装饰复合板外墙外保温系统时，垂直于板面的抗拉强度不应小于0.10MPa，应用于非透明幕墙保温系统时，垂直于板面的抗拉强度不应小于7.5KPa；
2 发泡陶瓷保温板的性能指标应符合表4.1.2的规定；
3 泡沫玻璃保温板应符合国家现行标准《泡沫玻璃绝热制品》JC/T 647-2005中对160类产品的有关规定，并且垂直于板面的抗拉强度不应小于0.10MPa；
4 泡沫混凝土保温板应符合国家现行标准《泡沫混凝土应用技术规程》JGJ ××-201×（已报批）的有关规定；
5 无机轻集料保温板应符合《无机轻集料防火保温板通用技术要求》JG××-201×（在编）的有关规定。

表4.1.2 发泡陶瓷保温板的性能指标

4.1.3 有机型保温防火复合板可采用模塑聚苯板、挤塑聚苯板、硬泡聚氨酯板、酚醛树脂板等作为保温芯材，保温芯材燃烧性能等级不应低于B1级，氧指数不应低于30，烟密度不应高于75％，垂直于板面的抗拉强度不应小于0.10MPa，其他性能尚应符合下列规定：
1 模塑聚苯板应符合现行国家标准《绝热用模塑聚苯乙烯炮沫塑料》GB/T 10801.1-2002中对Ⅱ类产品的有关规定；
2 挤塑聚苯板应符合现行国家标准《绝热用挤塑聚苯乙烯泡沫塑料》GB/T 10801.2-2002中对W200类产品的有关规定；
3 硬泡聚氨酯板应符合现行国家标准《建筑绝热用硬质聚氨酯泡沫塑料》GB/T 21558-2008中对III类产品的有关规定；
4 酚醛树脂板应符合现行国家标准《绝热用硬质酚醛泡沫制品》GB/T 20974-2007的有关规定。

4.1.4 保温防火复合板采用无机板材或聚合物砂浆为面层材料时应符合下列规定：
1 纤维增强硅酸钙板应符合国家现行标准《纤维增强硅酸钙板 第1部分：无石棉硅酸钙板》JC/T 564.18或《纤维增强硅酸钙板 第2部分：温石棉硅酸钙板》JC/T 564.2的有关规定；
2 纤维水泥板应符合国家现行标准《纤维水泥平板 第1部分：无石棉纤维水泥平板》JC/T 412.1的有关规定；
3 薄石材板应符合现行国家标准《天然花岗石建筑板材》GB/T 18601或《天然大理石建筑板材》GB/T 19766的有关规定；
4 陶瓷板应符合现行国家标准《陶瓷板》GB/T 23266的有关规定；
5 聚合物砂浆应符合国家现行标准《外墙外保温工程技术规程》JGJ 144中对抹面胶浆的有关规定。

4.1.5 保温防火复合板的规格尺寸应符合表4.1.5的规定，其他规格尺寸可由供需双方协商确定。

表4.1.5 保温防火复合板规格尺寸（mm）

4.1.6 保温防火复合板的外观和尺寸允许偏差应符合表4.1.6的规定。

表4.1.6 保温防火复合板外观和尺寸允许偏差

注：标准测试板材的尺寸：600mm×1200mm。

4.1.7 保温防火装饰复合板的性能指标应符合表4.1.7的规定。

表4.1.7 保温防火装饰复合板的性能指标

注：1. 抗冲击性仅限用于外墙部位；用于其他部位时，可根据供需双方商定测试与否。
2. 用于机械锚固保温系统时，保温防火装饰复合板的抗弯载荷，尚应满足设计要求。

4.1.8 保温防火装饰复合板装饰面性能指标应符合表4.1.8的规定。

表4.1.8 保温防火装饰复合板装饰面的性能指标

注：1. 耐沾污性、附着力仅限平涂饰面。

4.1.9 无饰面保温防火复合板的性能指标应符合表4.1.9的规定。

表4.1.9 无饰面保温防火复合板的性能指标

4.2 保温系统配套材料及配件

4.2.1 胶粘剂的性能指标应符合表4.2.1的规定。

表4.2.1 胶粘剂性的能指标

4.2.2 抹面胶浆的性能指标应符合表4.2.2的规定。

表4.2.2 抹面胶浆的性能指标

4.2.3 耐碱玻纤网格布的性能指标应符合表4.2.3的规定。

表4.2.3 耐碱玻璃纤维网布的性能指标

4.2.4 用于薄抹灰外墙保温系统、非透明幕墙保温系统和架空楼板保温系统的锚栓性能指标应符合表4.2.4-1的规定；用于粘锚保温防火装饰复合板外墙保温系统的锚栓性能指标应符合表4.2.4-2的规定。

表4.2.4-1 锚栓的性能指标（一）

表4.2.4-2 锚栓的性能指标（二）

4.2.5 机械固定件的性能指标应符合表4.2.5的的规定。

表4.2.5 机械固定件的性能指标

4.2.6 柔性饰面材料应符合下列规定：
1 涂料应符合国家现行标准《合成树脂乳液外墙涂料》GB/T 9755、《外墙无机建筑涂料》JG/T 26和《复层建筑涂料》GB/T 9779的有关规定；
2 饰面砂浆应符合国家现行标准《墙体饰面砂浆》JC/T 1024的有关规定。

4.2.7 腻子应符合国家现行标准《外墙外保温柔性耐水腻子》JG/T 229的有关规定。

4.2.8 密封胶应符合现行国家标准《硅酮建筑密封胶》GB/T 14683的有关规定。

4.2.9 固定预埋钢件、植筋、埋钉等采用的结构胶应符合现行国家标准《混凝土结构加固设计规范》GB 50367的有关规定。

4.2.10 钢或铝合金等金属型材以及配合使用的钢板卡、角码、门型码、销钉、预埋件等，其材质应符合建筑用钢材、铝材国家现行相关标准的规定，配套使用的钢材应进行防锈处理。

4.2.11 防火隔离带系统及其组成材料的性能应符合国家现行标准《建筑外墙保温防火隔离带技术规程》JGJ 289 的有关规定。

4.2.12 保温防火复合板屋面保温工程用防水材料、找坡材料、挂瓦条、顺水条等系统配套材料应符合现行国家标准《屋面工程技术规范》GB 50345的有关规定和设计要求。

4.3 保温防火复合板保温系统材料

4.3.1 保温防火复合板薄抹灰外墙保温系统及架空楼板保温系统的性能指标应符合表4.3.1的规定。

表4.3.1 保温防火复合板薄抹灰外墙保温系统及架空楼板保温系统的性能指标

注：1. 架空楼板保温系统的是否进行抗冲击性检测，由供需双方协商确定。
2. 水中浸泡24h，系统吸水量小于0.5kg/m²时，不检验耐冻融性能。
3. 当需要检验外墙外保温系统抗风荷载性能时，性能指标和试验方法由供需双方协商确定。
4. 如系统设计带有防火构造，须检查防火构造是否符合设计和相关标准要求，并对带有防火构造的系统进行试验。
5. 保非透明幕墙保温系统中，幕墙性能及幕墙材料性能应符合国家现行标准《金属与石材幕墙工程技术规范》JGJ 133的有关规定。

4.3.2 保温防火装饰复合板外墙外保温系统的性能指标应符合表4.3.2的规定。

表4.3.2 保温防火装饰复合板外墙外保温系统的性能指标

注：1. 当采用无机型保温防火装饰复合板或保温系统有透气构造时不检验水蒸汽透过性能。
2. 当采用机械锚固保温防火装饰复合板系统时，不检验水蒸汽透过性能及拉伸粘接强度；且系统的抗风压性能、水密性和气密性应符合现行国家标准《建筑幕墙》GB/T 21086的有关规定。

4.3.3 保温防火复合板屋面保温系统的性能应符合现行国家标准《屋面工程技术规范》GB 50345的有关规定和设计要求

5 设 计

5.1 一般规定

5.1.1 保温防火复合板的设计应安全可靠、技术先进、施工简易、操作方便，并应根据实际需要和使用部位选择相应的规格。

5.1.2 保温防火复合板，按使用功能和部位不同可分别设计成以下构造形式：
1 外墙外保温系统，包括无饰面保温防火复合板外墙外保温系统和保温防火装饰复合板外墙外保温系统；
2 架空楼板保温系统；
3 屋面保温系统。

5.1.3 保温防火复合板保温工程的热工和节能设计应符合下列规定：
1 保温层内表面温度应高于0℃；

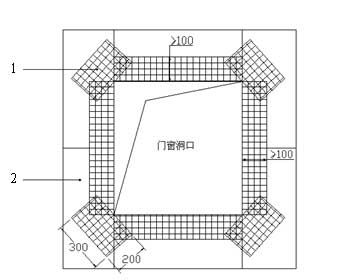

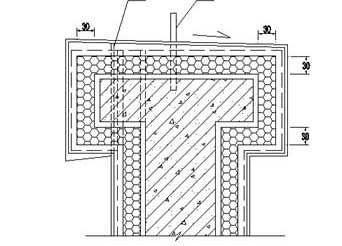

2 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采取保温措施，上述部位应预留出保温防火复合板的厚度；
3 保温系统应考虑金属锚固件，承托件热桥的影响。

5.1.4 采用防火隔离带技术措施的保温防火复合板外保温系统，应符合国家现行标准《建筑外墙保温防火隔离带技术规程》JGJ 289的有关规定。

5.1.5 保温防火复合板的保温、隔热和防潮性能应符合现行国家标准《民用建筑热工设计规范》GB 50176和国家现行相关建筑节能设计标准的有关规定。

5.1.6 保温防火复合板保温工程应做好密封和防水构造设计，重要部位应有详图。水平的或倾斜的出挑部位及延伸至地面以下的部位应做好防水处理。

5.1.7 保温防火复合板外墙外保温系统应按围护结构计算并应具有足够的承载力、刚度、稳定性及适应主体结构变形的能力。

5.1.8 保温防火复合板外墙外保温系统按围护结构进行结构设计时，应根据建筑物所在地的地理位置、气候条件、建筑物的高度、体型及周围环境进行确定。

5.1.9 保温防火复合板外墙外保温系统进行结构设计计算时，不应考虑分担主体结构所承受的荷载和作用，只应考虑承受直接施加于其上的荷载与作用。

5.1.10 有抗震设计要求的保温防火复合板外墙外保温系统，在设防烈度地震作用下经修理后应仍可使用；在罕遇地震作用下，外保温系统的粘结破坏和锚固破坏不得先于复合板与连接件的破坏。

5.1.11 保温防火复合板外墙外保温系统的设计，在重力荷载、设计风荷载、设防烈度地震作用、温度作用和主体结构变形影响下，应具有安全性。

5.1.12 保温防火复合板外墙外保温系统的平面内变形性能应符合下列规定：
1 平面内变形性能可用建筑物的层间相对位移值表示；在设计允许的相对位移范围内，不应损坏；
2 平面内变形性能应按主体结构弹性层间位移值的3倍进行设计。

5.1.13 保温防火复合板外墙外保温系统应采用弹性方法计算内力与位移，并应符合下列规定：
1 应力或承载力应满足下式的要求；

σ≤ƒ 或 S≤R （5.1.13-1）

2 位移或挠度应满足下式的要求：

（5.1.13-2）

式中：——荷载或作用产生的截面最大应力设计值；
——材料强度设计值；
——荷载和作用效应组合设计值；
——构件截面承载力设计值；
——组合后的构件位移或变形；
——位移或挠度允许值。

5.1.14 荷载或作用的分项系数应按下列规定采用：
1 进行保温防火复合板外墙外保温系统构件、连接件和预埋件承载力计算时，重力荷载分项系数应取值1.2，风荷载分项系数应取值1.4，地震作用分项系数应取值1.3，温度作用分项系数应取值1.2。
2 进行位移和挠度计算时，重力荷载分项系数应取值1.0，风荷载分项系数应取值1.0，地震作用分项系数应取值1.0，温度作用分项系数应取值1.0。

5.1.15 当风荷载、地震作用和温度作用两个及以上的可变荷载或作用效应参加组合时，第一个可变荷载或作用效应的组合系数应按1.0采用；第二个可变荷载或作用效应的组合系数可按0.6采用；第三个可变荷载或作用效应的组合系数可按0.2采用。

5.1.16 外墙外保温系统进行结构设计时，应符合下列规定：
1 应根据外保温系统受力特点、荷载或作用的情况和产生的应力或内力作用的方向，选用最不利组合，按不同的组合情况，风荷载、地震作用、温度作用三者可分别作为第一、第二和第三个可变荷载和作用产生的效应；
2 荷载和作用效应组合设计值，应按下式计算，各效应的分项系数，应按本规程第5.1.14条的规定取值；风荷载、地震作用和温度作用效应的组合系数，应按本规程第5.1.15条的规定取值。

（5.1.16）

式中：——荷载和作用效应组合设计值；
——重力荷载作为永久荷载产生的效应；
、、——分别为风荷载、地震作用、温度作用作为可变荷载和作用产生的的效应；
、、、——分别为重力荷载、风荷载、地震作用、温度作用的分项系数；
、、——分别为风荷载、地震作用、温度作用的组合系数。

5.1.17 外墙外保温系统进行位移、变形和挠度计算时，均应采用荷载或作用的标准值，并可按下式进行组合：

(5.1.17 -1 )

或 (5.1.17-2 )

或(5.1.17-3 )

式中：——组合后的构件位移或变形；
——重力荷载标准值产生的位移或变形；
——风荷载标准值产生的位移或变形；
——地震作用标准值产生的位移或变形。

5.1.18 外墙外保温系统的构件在两个方向均产生挠度时，应分别计算各方向的挠度均不应超过挠度允许值。

5.1.19 作用于保温防火复合板外墙保温系统上的风荷载标准值应按下式计算，且不应小于1.0kN/m²。

（5. 1.19)

式中：——作用于保温防火复合板外墙保温系统上的风荷载标准值（kN/m²） ；
——阵风系数，可取2.25；
——风压高度变化系数，应按现行国家标准《建筑结构荷载规范》GB 50009的规定采用；
——风荷载体型系数，应按现行国家标准《建筑结构荷载规范》GB 50009的规定采用，当建筑物进行了风洞试验时，风荷载体型系数可根据风洞试验结果确定；
——基本风压（kN/m²），应根据按现行国家标准《建筑结构荷载规范》GB 50009的规定采用。

5.1.20 保温防火复合板外墙外保温系统进行温度作用效应计算时，所采用的年温度变化值Δ，可取80℃。

5.1.21 垂直于保温防火复合板外墙保温系统平面的分布水平地震作用标准值应按下式计算：

（5.1.21）

式中：——垂直于外墙保温系统平面的均布水平地震作用标准值（kN/m²） ；
——保温防火复合板外墙外保温系统的重量（kN）；
——保温防火复合板外墙的面积（m²）；
——水平地震影响系数最大值，6度抗震设计时可取0.04；7度抗震设计时可取0.08；8度抗震设计时可取0.16 ；
——动力放大系数，可取5.0。

5.1.22 平行于保温防火复合板外墙外保温系统平面的集中水平地震作用标准值应按下式计算：

(5.1.22)

式中：——平行于保温防火复合板外墙外保温系统平面的集中水平地震作用标准值（kN）；
——保温防火复合板外墙外保温系统的重量（kN）；
——地震影响系数最大值，可按本规程第5.1.21条的规定采用；
——动力放大系数，可取5.0。

5 设 计

5.1 一般规定

5.1.1 保温防火复合板的设计应安全可靠、技术先进、施工简易、操作方便，并应根据实际需要和使用部位选择相应的规格。

5.1.2 保温防火复合板，按使用功能和部位不同可分别设计成以下构造形式：
1 外墙外保温系统，包括无饰面保温防火复合板外墙外保温系统和保温防火装饰复合板外墙外保温系统；
2 架空楼板保温系统；
3 屋面保温系统。

5.1.3 保温防火复合板保温工程的热工和节能设计应符合下列规定：
1 保温层内表面温度应高于0℃；
2 门窗框外侧洞口四周、女儿墙、封闭阳台以及出挑构件等热桥部位应采取保温措施，上述部位应预留出保温防火复合板的厚度；
3 保温系统应考虑金属锚固件，承托件热桥的影响。

5.1.4 采用防火隔离带技术措施的保温防火复合板外保温系统，应符合国家现行标准《建筑外墙保温防火隔离带技术规程》JGJ 289的有关规定。

5.1.5 保温防火复合板的保温、隔热和防潮性能应符合现行国家标准《民用建筑热工设计规范》GB 50176和国家现行相关建筑节能设计标准的有关规定。

5.1.6 保温防火复合板保温工程应做好密封和防水构造设计，重要部位应有详图。水平的或倾斜的出挑部位及延伸至地面以下的部位应做好防水处理。

5.1.7 保温防火复合板外墙外保温系统应按围护结构计算并应具有足够的承载力、刚度、稳定性及适应主体结构变形的能力。

5.1.8 保温防火复合板外墙外保温系统按围护结构进行结构设计时，应根据建筑物所在地的地理位置、气候条件、建筑物的高度、体型及周围环境进行确定。

5.1.9 保温防火复合板外墙外保温系统进行结构设计计算时，不应考虑分担主体结构所承受的荷载和作用，只应考虑承受直接施加于其上的荷载与作用。

5.1.10 有抗震设计要求的保温防火复合板外墙外保温系统，在设防烈度地震作用下经修理后应仍可使用；在罕遇地震作用下，外保温系统的粘结破坏和锚固破坏不得先于复合板与连接件的破坏。

5.1.11 保温防火复合板外墙外保温系统的设计，在重力荷载、设计风荷载、设防烈度地震作用、温度作用和主体结构变形影响下，应具有安全性。

5.1.12 保温防火复合板外墙外保温系统的平面内变形性能应符合下列规定：
1 平面内变形性能可用建筑物的层间相对位移值表示；在设计允许的相对位移范围内，不应损坏；
2 平面内变形性能应按主体结构弹性层间位移值的3倍进行设计。

5.1.13 保温防火复合板外墙外保温系统应采用弹性方法计算内力与位移，并应符合下列规定：
1 应力或承载力应满足下式的要求；

σ≤ƒ 或 S≤R （5.1.13-1）

2 位移或挠度应满足下式的要求：

（5.1.13-2）

式中：——荷载或作用产生的截面最大应力设计值；
——材料强度设计值；
——荷载和作用效应组合设计值；
——构件截面承载力设计值；
——组合后的构件位移或变形；
——位移或挠度允许值。

5.1.14 荷载或作用的分项系数应按下列规定采用：
1 进行保温防火复合板外墙外保温系统构件、连接件和预埋件承载力计算时，重力荷载分项系数应取值1.2，风荷载分项系数应取值1.4，地震作用分项系数应取值1.3，温度作用分项系数应取值1.2。
2 进行位移和挠度计算时，重力荷载分项系数应取值1.0，风荷载分项系数应取值1.0，地震作用分项系数应取值1.0，温度作用分项系数应取值1.0。

5.1.15 当风荷载、地震作用和温度作用两个及以上的可变荷载或作用效应参加组合时，第一个可变荷载或作用效应的组合系数应按1.0采用；第二个可变荷载或作用效应的组合系数可按0.6采用；第三个可变荷载或作用效应的组合系数可按0.2采用。

5.1.16 外墙外保温系统进行结构设计时，应符合下列规定：
1 应根据外保温系统受力特点、荷载或作用的情况和产生的应力或内力作用的方向，选用最不利组合，按不同的组合情况，风荷载、地震作用、温度作用三者可分别作为第一、第二和第三个可变荷载和作用产生的效应；
2 荷载和作用效应组合设计值，应按下式计算，各效应的分项系数，应按本规程第5.1.14条的规定取值；风荷载、地震作用和温度作用效应的组合系数，应按本规程第5.1.15条的规定取值。

（5.1.16）

式中：——荷载和作用效应组合设计值；
——重力荷载作为永久荷载产生的效应；
、、——分别为风荷载、地震作用、温度作用作为可变荷载和作用产生的的效应；
、、、——分别为重力荷载、风荷载、地震作用、温度作用的分项系数；
、、——分别为风荷载、地震作用、温度作用的组合系数。

5.1.17 外墙外保温系统进行位移、变形和挠度计算时，均应采用荷载或作用的标准值，并可按下式进行组合：

(5.1.17 -1 )

或 (5.1.17-2 )

或(5.1.17-3 )

式中：——组合后的构件位移或变形；
——重力荷载标准值产生的位移或变形；
——风荷载标准值产生的位移或变形；
——地震作用标准值产生的位移或变形。

5.1.18 外墙外保温系统的构件在两个方向均产生挠度时，应分别计算各方向的挠度均不应超过挠度允许值。

5.1.19 作用于保温防火复合板外墙保温系统上的风荷载标准值应按下式计算，且不应小于1.0kN/m²。

（5. 1.19)

式中：——作用于保温防火复合板外墙保温系统上的风荷载标准值（kN/m²） ；
——阵风系数，可取2.25；
——风压高度变化系数，应按现行国家标准《建筑结构荷载规范》GB 50009的规定采用；
——风荷载体型系数，应按现行国家标准《建筑结构荷载规范》GB 50009的规定采用，当建筑物进行了风洞试验时，风荷载体型系数可根据风洞试验结果确定；
——基本风压（kN/m²），应根据按现行国家标准《建筑结构荷载规范》GB 50009的规定采用。

5.1.20 保温防火复合板外墙外保温系统进行温度作用效应计算时，所采用的年温度变化值Δ，可取80℃。

5.1.21 垂直于保温防火复合板外墙保温系统平面的分布水平地震作用标准值应按下式计算：

（5.1.21）

式中：——垂直于外墙保温系统平面的均布水平地震作用标准值（kN/m²） ；
——保温防火复合板外墙外保温系统的重量（kN）；
——保温防火复合板外墙的面积（m²）；
——水平地震影响系数最大值，6度抗震设计时可取0.04；7度抗震设计时可取0.08；8度抗震设计时可取0.16 ；
——动力放大系数，可取5.0。

5.1.22 平行于保温防火复合板外墙外保温系统平面的集中水平地震作用标准值应按下式计算：

(5.1.22)

式中：——平行于保温防火复合板外墙外保温系统平面的集中水平地震作用标准值（kN）；
——保温防火复合板外墙外保温系统的重量（kN）；
——地震影响系数最大值，可按本规程第5.1.21条的规定采用；
——动力放大系数，可取5.0。

5.2 无饰面保温防火复合板外墙外保温工程

Ⅰ系统构造

5.2.1 无饰面保温防火复合板外墙外保温工程按所采用的系统结构形式可分为保温防火复合板薄抹灰外墙保温系统和非透明幕墙保温系统两种。

5.2.2 保温防火复合板薄抹灰外墙保温系统由基层墙体、界面层、找平层、粘接层、保温防火复合板保温层、抹面层和饰面层构成，其中抹面胶浆复合耐碱玻纤网格布增强层；保温层与基层墙体的连接宜采用粘锚结合的方式；饰面层宜采用涂料、饰面砂浆等柔性轻质材料（图5.2.2）。

图5.2.2保温防火复合板薄抹灰外墙保温系统
1—基层墙体；2—界面层；3—找平层；4—粘接层；5—保温防火复合板保温层；
6—锚栓；7—抹面砂浆层；8—柔性饰面层
注：系统是否具有界面层或者找平层，应根据基层墙体的平整度、表面力学状况确定。

5.2.3 保温防火复合板非透明幕墙保温系统由基层墙体、界面层、找平层、粘接层、保温防火复合板保温层、抹面层和幕墙饰面层构成，其中抹面胶浆复合耐碱玻纤网格布增强层，保温层与基层墙体的连接宜采用粘锚结合的方式（图5.2.3）。

图5.2.3 保温防火复合板非透明幕墙保温系统
1—基层墙体；2—界面层；3—找平层；4—粘接层；5—嵌缝剂；6机械固定件；
7—保温防火复合板保温层；8—抹面砂浆层；9—幕墙饰面层
注：系统是否具有界面层或者找平层，应根据基层墙体的平整度、表面力学状况确定。

5.2.4 外墙保温工程中采用无机型保温防火复合板时，建筑物的高度不应大于100m，其构造做法应当符合下列规定：
1 门窗洞口上及每层楼板标高处应设保温防火复合板支撑件；
2 支撑件可为构造挑板或后锚托架支撑。

5.2.5 非透明幕墙保温系统，保温构造应按照外墙外保温做法，并应将保温防火复合板粘贴在主体结构的外表面上。

Ⅱ 设计要点

5.2.6 基层墙体应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204和《砌体工程施工质量验收规范》GB 50203的有关规定；符合验收标准的基层墙体可不用找平砂浆找平；需找平时，应采用水泥砂浆找平，其抗拉粘接强度不应小于0.30MPa。

5.2.7 基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物，凸起、空鼓和疏松部位应剔除并修补。

5.2.8 保温防火复合板的粘贴应符合以下规定：
1 复合板与基层墙体应采用粘锚结合的固定方式，且应采用点框法或条粘法进行粘贴，板侧面严禁涂抹胶粘剂；
2 有机型复合板的有效粘贴面积不应低于复合板板面积的50％，无机型复合板的有效粘贴面积不应低于复合板板面积的60％；
3 复合板应按顺砌方式粘贴，竖缝应逐行错缝；
4 复合板应粘贴牢固，不得松动和虚粘；
5 墙角处复合板应交错互锁（图5.2.8-1）。门窗洞口四角处复合板不得拼接，应采用整块复合板切割成形，板接缝应离开角部至少200mm（图5.2.8-2）。

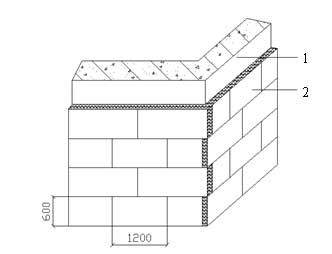

图5.2.8 -1 复合板排板图 图5.2.8-2 门窗洞口复合板排列

1—基层墙体；2—保温防火复合板

5.2.9 保温防火复合板的锚固应符合以下规定：
1 固定复合板的锚固件数量，在非透明幕墙系统中，锚固件数量不应少于4个/m²；在薄抹灰系统中，应根据不同基层墙体的锚栓抗拉承载力标准值、所在地建筑围护结构的风荷载标设计值确定；
2 锚固件进入混凝土基层的有效锚固深度不应小于30mm进入其他实心砌体基层的有效锚固深度不应小于50mm；对于空心砌块、多孔砖等砌体应采用回拧打结型锚固件。
3 薄抹灰外墙外保温系统中，位于外墙阳角、门窗洞口周围及檐口下的复合板，应加密设置锚固件，其间距不宜大于300mm，锚固件距基层墙体边缘不宜小于60mm；
4 固定有机型保温防火复合板的锚固件宜设置在耐碱玻纤网格布内侧，固定无机型复合板的锚固件应设置在耐碱玻纤网格布外侧；对于首层及加强部位，固定复合板的锚固件均应设置在两层耐碱玻纤网格布之间。

5.2.10 保温防火复合板的抹面及耐碱玻纤网格布增强应符合以下规定：
1 抹面胶浆的厚度宜控制在下列规定要求内：薄抹灰系统的涂料饰面，二层以上或2m以上的抹面胶浆厚度为3mm～5mm；首层或2m以下的加强型为5mm～7mm；非透明幕墙系统中，抹面胶浆厚度为3mm～5mm；
2 薄抹灰系统中，建筑物首层及门窗洞口等易碰撞部位应在抹面胶浆中压入两层耐碱玻纤网格布增强；二层以上墙面，对于有机型保温防火复合板保温系统可采用一层耐碱玻纤网格布增强；对于无机型保温防火复合板保温系统，宜采用两层耐碱玻纤网格布增强；
3 非幕墙保温系统中，整个楼层墙面对于有机型复合板，可采用一层耐碱玻纤网格布增强，无机型复合板宜采用两层耐碱玻纤网格布增强；
4 薄抹灰系统中，建筑物的首层、外墙阳角部位的抹面层中应设置专用护角线条增强，护角线条应位于两层耐碱玻纤网格布之间；
5 薄抹灰系统中，二层以上外墙阳角以及门窗外侧周边部位的抹面层中应采用附加增强型耐碱玻纤网格布，附加耐碱玻纤网格布搭接宽度不应小于200mm；
6 门窗洞口周边的耐碱玻纤网格布应翻出墙面100mm，并应在四角沿45º 方向加铺一层200mm×300mm的耐碱玻纤网格布（图5.2.10）。

图5.2.10 门窗洞口部位示意图
1—保温防火复合板；2—耐碱玻纤网格布

5.2.11 保温防火复合板用于勒脚部位（图5.2.11），应符合下列规定：
1 勒脚部位的复合板与室外地面散水间应预留不小于20mm缝隙，缝隙内宜填充泡沫塑料，外口应设置背衬材料，并用建筑密封膏封堵；
2 复合板底部应设置铝合金底座托架，托架离散水坡高度应适应建筑结构沉降而不导致外墙外保温系统损坏的要求。

图5.2.11 外墙勒脚部位示意图
1—聚乙烯泡沫塑料棒；2—密封胶嵌实；3—散水按个体工程设计；4—回填土分层夯实压紧

5.2.12 保温防火复合板用于檐口、女儿墙部位（图5.2.12），应采用复合板对檐口的上下侧面、女儿墙部位的内外侧面整体包覆。
1 2

图5.2.12 女儿墙部位构造示意图
1—女儿墙压顶不挑出时（虚线）；2—预埋避雷带支架（按个体工程设计）

5.2.13 保温防火复合板用于变形缝部位时应符合下列规定：
1 变形缝处应填充泡沫塑料，填塞深度应大于缝宽的3倍；
2 应采用金属盖缝板，宜采用铝板或不锈钢板，对变形缝进行封盖；
3 可在变形缝两侧的基层墙体处胶粘耐碱玻纤网格布，再翻包到复合板上，网格布的先置长度与翻包搭接长度不得小于100mm。

5.2.14 有机类保温防火复合板应用于外墙外保温工程时，当建筑高度高于54m时，应当设置防火隔离带，防火隔离带的设计应符合国家现行标准《建筑外墙保温防火隔离带技术规程》JGJ 289的有关规定；宜在保温防火复合板与防火隔离带保温板的交接处附加网布增强，网布搭接宽度不应小于300mm。

5.2.15 对于具有空腔构造的非透明幕墙系统，基层墙体内部空腔及建筑幕墙与基层墙体、窗间墙、窗槛墙及裙墙之间的空间，应在每层楼板处采用无机材料封堵，且应绕建筑物一周封闭成环。

5.2.16 非透明幕墙系统的构造做法和结构设计除应符合本规程的规定外，尚应符合国家现行标准《金属与石材幕墙工程技术规范》JGJ 133的有关规定。

5.3 保温防火复合板架空楼板保温工程

Ⅰ系统构造

5.3.1 保温防火复合板架空楼板保温系统主要由保温防火复合板、粘结层、抹面层、饰面层等构成，抹面层中满铺耐碱玻纤网格布，应采用粘锚结合的方式（图5.3.1）。

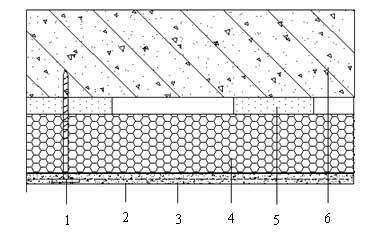

图5.3.1 保温防火复合板架空楼板保温系统
1—锚栓；2—饰面层；3—抹面层；4—保温防火复合板保温层；5—粘接层； 6—基层

Ⅱ 设计要点

5.3.2 应根据建筑物的结构类型，对保温防火复合板架空楼板保温工程进行质量规定、技术要求和外表面处理等。

5.3.3 基层表面应清洁，无油污和脱模剂等妨碍粘结的附着物，空鼓、疏松部位应剔除。

5.3.4 保温防火复合板架空楼板系统的构造应符合下列规定：
1 复合板与基层的粘结宜采用点框粘法或条粘法粘贴，粘结面积不应小于复合板板面积的60％，并应辅以锚栓进行锚固；
2 架空楼板保温系统构造中锚固件锚入基层的有效锚固深度应不小于30mm，每平方米的锚固点不少于4个。
3 抹面层中应压入耐碱玻纤网格布增强，抹面层厚度宜为3mm～5mm；
4 用于固定复合板的锚固件宜设置在耐碱玻纤网格布内侧；对于加强部位，锚固件应设置在两层耐碱玻纤网格布之间。

5.3.5 架空楼板保温工程如下层空间有防火要求，则保温材料和构造做法应满足该空间防火等级要求。

5.3.6 保温层厚度设计应根据国家规定和所在地区的相关规定，按现行建筑节能设计标准计算确定。

5.3.7 应做好保温防火复合板架空楼板保温系统的密封和防水构造设计，重要部位应有详图。

5.3.8 架空楼板的设备管道宜设置在结构层上，穿过复合板的管道处应做密封处理。

5.4 保温防火装饰复合板外墙外保温工程

Ⅰ系统构造

5.4.1 保温防火装饰复合板外墙外保温系统按所采用的系统结构形式可分为粘锚保温防火装饰复合板外墙外保温系统和机械锚固保温防火装饰复合板外墙外保温系统，机械锚固系统可分为有龙骨系统和无龙骨系统两种形式。

5.4.2 粘锚保温防火装饰复合板外墙外保温系统由粘结层、保温防火装饰复合板、嵌缝材料、密封材料和锚固件构成。采用以粘为主、粘锚结合方式将复合板固定在基层上，并采用嵌缝材料封填板缝（图5.4.2）；对于有机型复合板，锚固件应固定于装饰面板；对于基层墙体为加气混凝土制品时，其密度等级不应小于B05级，强度等级不应小于A5.0级。

图5.4.2 粘锚保温防火装饰复合板外墙外保温系统
1—基层墙体；2—粘接层；3—锚栓；4－嵌缝胶；5－保温防火装饰复合板

5.4.3 机械锚固保温防火装饰复合板外墙外保温系统由基层墙体、专用机械固定件、密封材料、填缝材料、保温防火装饰复合板构成；板缝应采用填缝材料封填，并用硅酮密封胶嵌缝（图5.4.3）；无龙骨机械锚固系统不得用于基层墙体为加气混凝土的保温工程。

图5.4.3 机械锚固保温防火装饰复合板外墙外保温系统
1—基层墙体；2—保温防火装饰复合板；3—机械固定件；4—嵌缝胶

5.4.4 保温防火装饰复合板的使用高度应符合下列规定；
1 粘锚Ⅰ型复合板系统，其使用高度不宜高于60m，实际使用高度应以实测抗风压值进行设计计算，并应进行专项设计，其安全性与耐久性应符合设计要求；
2 粘锚Ⅱ型复合板系统，其使用高度不宜高于40m，实际使用高度应以实测抗风压值进行设计计算，并应进行专项设计，其安全性与耐久性应符合设计要求；
3 无龙骨机械锚固复合板系统，其使用高度不应大于24m；当使用高度大于24m时，应作为单项工程另行设计；
4 有龙骨干挂系统的复合板系统，其使用高度按国家现行标准《金属与石材幕墙工程技术规范》JGJ 133的有关规定执行。

Ⅱ 设计要点

5.4.5 基层墙体应符合现行国家标准《混凝土结构工程施工质量验收规范》GB 50204和《砌体工程施工质量验收规范》GB 50203的有关规定。

5.4.6 粘锚保温防火装饰复合板系统基层墙体及找平处理应符合下列规定：
1 基层墙体应采用水泥砂浆找平层，对于基层墙体为加气混凝土制品时，应在涂刷专用界面剂后做薄层水泥砂浆找平层；
2 找平层与基层墙体的粘结强度不应低于0.30MPa，并且粘结界面脱开面积不应大于50％；
3 找平层垂直度和平整度应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210和《建筑工程施工质量验收统一标准》GB 50300的有关规定。

5.4.7 机械锚固体保温防火装饰复合板系统基层墙体的砌体部分应当有水泥砂浆找平。

5.4.8 保温防火装饰复合板的粘贴应符合下列规定：
1 复合板应按平面设计图，顺砌方式粘贴，粘贴应牢固，不得有松动和虚粘；
2 复合板与基层墙体的粘结可采用点框法或条粘法，宜选用条粘法；Ⅰ型复合板粘结面积不应小于板面积的50％，Ⅱ型复合板不应小于60％。

5.4.9 保温防火装饰复合板的锚固应符合以下规定：
1 对于有机型复合板，锚固件应固定在复合板的装饰面板或者装饰面板的副框上；
2 对于粘锚复合板系统，锚固件数量应根据不同基层墙体的锚栓抗拉承载力标准值、所在地建筑围护结构的风荷载标设计值确定，固件锚入钢筋混凝土墙体的有效深度应不小于30mm，进入其他实心砌体基层的有效锚固深度应不小于50mm；对于空心砌块、多孔砖等砌体应采用回拧打结型锚固件；
3 对于机械锚固复合板系统，固定每块板的锚固件数量、锚固方式和锚入深度应根据锚栓在基层墙体的实际现场拉拔力、所在地建筑围护结构的风荷载标设计值、抗震设定烈度确定。

5.4.10 粘锚保温防火装饰复合板保温系统，复合板用于门窗洞口部位时应符合下列规定：
1 门窗外侧洞口四周墙体，复合板的保温层厚度不应小于20mm；
2 洞口四边板材应进行接缝处理；
3 复合板与门窗框之间留6mm～10mm的缝，填背衬打硅酮耐候密封胶。

5.4.11 粘锚保温防火装饰复合板外保温系统，复合板用于勒脚部位时应符合本规程第5.2.11条的规定：

5.4.12 粘锚保温防火装饰复合板系统，复合板用于檐口、女儿墙部位时，应用复合板对檐口上下侧面、女儿墙部位整体包覆。

5.4.13 粘锚保温防火装饰复合板系统，复合板用于变形缝部位时应符合以下规定：
1 变形缝处应填充泡沫塑料，填塞深度应大于缝宽的3倍；
2 应采用金属盖缝板，宜采用铝板或不锈钢板，对变形缝进行封盖。

5.4.14 保温防火装饰复合板安装缝，应使用弹性背衬材料进行填充，并采用硅酮密封胶或柔性勾缝腻子嵌缝。

5.4.15 有机型保温防火装饰复合板用于外墙外保温工程时，当建筑高度高于54m时，应当设置防火隔离带，其设置应满足下列要求：
1 防火隔离带高度方向尺寸不应小于300mm；
2 防火隔离带采用的保温装饰复合板的厚度应与外墙外保温系统保温防火装饰复合板厚度相同，并应采用同种装饰面板；
3 防火隔离带应与基层墙体全面积粘贴，并辅以锚栓连接；
4 防火隔离带采用的保温装饰复合板的竖向板缝宜采用A级材料填缝。

5.4.16 机械锚固保温防火装饰复合板系统，应按围护结构进行设计，复合板应悬挂在主体结构上。

5.4.17 机械锚固保温防火装饰复合板系统中，主要构件及其连接件应有足够的承载力及刚度和相对于主体结构的位移能力。

5.4.18 机械锚固保温防火装饰复合板系统，其固定构件的设计，在重力荷载、设计风荷载、地震设防烈度作用、温度作用和主体结构变形影响下，应具有安全性。

5.4.19 机械锚固保温防火装饰复合板系统的构造做法和结构设计应按照国家现行标准《金属与石材幕墙工程技术规范》JGJ 133的有关规定执行。

5.5 保温防火复合板屋面保温工程

Ⅰ系统构造

5.5.1 保温防火复合板坡屋面保温系统由屋面板、找平层、粘接层、保温防火复合板保温层、防护层、防水层、顺水条和挂瓦条支护部件或粘接层、块瓦层构成（图5.5.1-1），其中挂瓦条固定在顺水条上，顺水条钉牢在防护层上；当保温防火复合板镶嵌在顺水条之间时，保温防火复合板上应铺设卷材防水垫层，其基本构造可由基层、顺水条、保温防火复合板保温层、防水层、挂瓦条、混凝土瓦层构成（5.5.1-2）。

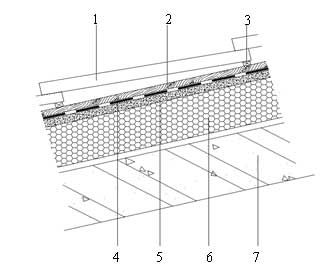

图5.5.1-1 保温防火复合板坡屋面保温系统（1）
1—瓦材；2—挂瓦条；3—顺水条；4—防水层；5—持钉层；6—保温防火复合板；7—屋面板

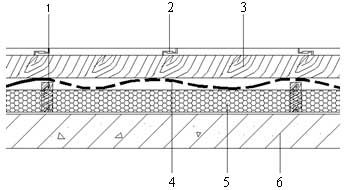

图5.5.1-2 保温防火复合板坡屋面保温系统构造（2）
1—顺水条；2—块瓦；3—挂瓦条；4—防水垫层；5—保温防火复合板；6—屋面板

5.5.2 保温防火复合板平屋面保温系统由屋面板、找坡层、找平层、防水层、保温防火复合板保温层、防护层、隔离层及防护层构成。其中的屋面板为钢筋混凝土板、木板或增强纤维板等（图5.5.2），各个层次所采用的材料应根据工程设计确定。

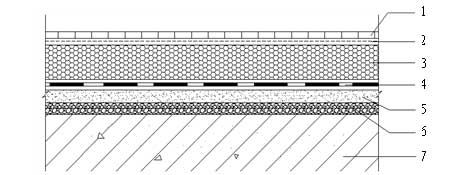

图5.5.2 保温防火复合板平屋面保温系统构造
1—防护层；2—隔离层；3—保温防火复合板；4—防水层；5—找平层；6—找坡层； 7—屋面板

5.5.3 保温防火复合板屋面系统的构造应符合下列规定：
1 复合板设置在防水层上部时，复合板的上面应做防护层；
2 复合板设置在防水层下部时，复合板的上面应做找平层；
3 屋面坡度较大时，复合板应采取防滑措施。

Ⅱ 设计要点

5.5.4 保温防火复合板屋面保温系统的类型和构造设计，应根据建筑物的使用要求，屋面的结构形式、环境气候条件、防水处理方法和施工条件等因素，经技术经济比较确定。

5.5.5 保温防火复合板应用于倒置式屋面时，应符合下列规定：
1 倒置式屋面的坡度宜为3％；
2 应采用吸水率低，且长期浸水不变质的复合板；
3 复合板的下部纵向边缘应设排水凹缝；
4 复合板与防水层所用材料应相容匹配；

5.5.6 保温防火复合板的铺设及粘贴应符合下列规定：
1 平屋面铺设复合板可采用干铺或粘贴方式，坡屋面铺设应采用粘贴方式；
2 粘贴复合板宜采用点框粘法或条粘法，设计粘贴面积不应小于被粘贴板面面积的50％；
3 平屋面天沟、檐沟应满铺复合板；
4 复合板屋面在与室内有关联的天沟、檐沟处，均应铺设保温层；天沟、檐沟、檐口与屋面交接处，屋面复合板的铺设应延伸到墙内，其伸入的长度不应小于墙厚的1/2。

5.5.7 应做好外保温工程的密封和防水构造设计，重要部位应有详图。水平或倾斜的出挑部位以及延伸至地面以下的部位应做防水处理。在保温系统上安装的设备或管道应固定于基层上，并应做密封和防水设计。

5.5.8 屋面的排气出口应埋设排气管，排气管宜设置在结构层上，穿过保温防火复合板的排汽道的管壁四周应做防水处理。

5.5.9 不同地区采暖居住建筑和需要满足夏季隔热要求的建筑，其屋盖系统的最小传热阻应按国家现行标准《民用建筑热工设计规范》GB 50176、《民用建筑节能设计标准（采暖居住建筑部分）》JGJ 26和《夏热冬冷地区居住建筑节能设计标准》JGJ 134的有关规定确定。

5.5.10 对女儿墙、挑檐、变形缝等易于产生建筑热桥的部位，应对保温构造处理予以加强。

5.5.11 对于采用有机型保温防火复合板的屋面系统，屋顶与外墙交界处、屋顶开口部位四周的保温层，宜设置宽度不小于500mm的水平防火隔离带。

5.5.12 保温防火复合板如用于种植屋面和其他防水系统时，应符合相应的标准规范，防水符合相应的标准。

6 施 工

6.1 一般规定

6.1.1 保温防火复合板保温工程的施工应在主体结构工程验收合格后进行，施工前应对基层质量进行检查验收。

6.1.2 对于屋面保温工程，穿出屋面的管道、设施和预埋件等，应在屋面保温层施工前安装。

6.1.3 对于倒置式屋面保温工程，保温防火复合板的施工，应在防水层施工完成，并进行淋水或蓄水试验合格后进行。

6.1.4 外保温工程的施工应编制专项施工方案，并进行技术交底，施工人员应经过培训并经考核合格。

6.1.5 进入施工现场的保温防火复合板及其配套材料，应符合国家现行有关标准的规定及设计要求，并具有生产厂家提供的产品合格证及产品说明书等技术文件；有关各方应做好进场验收记录。

6.1.6 保温防火复合板保温工程，应在施工中进行过程控制，完成上一道工序的验收后，方可进行下一道工序的施工，并做好隐蔽工程和检验批验收。

6.1.7 保温防火复合板保温工程施工过程中不得更改设计所要求的系统构造和组成材料。

6.1.8 保温防火装饰复合板在安装前应进行排板设计；安装过程中要确保安装牢靠，并消除温度应力。

6.1.9 保温防火复合板外保温工程，在5级以上大风天气和雨天不得施工，雨季施工应做好防雨措施。粘锚保温防火复合板保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于0℃，平均气温不低于5℃；夏季应避免阳光暴晒。

6.1.10 粘锚保温防火复合板保温工程，施工前应按本规程规定做基层与胶粘剂的拉伸粘结强度检验，粘结强度不应低于0.30MPa，并且粘结界面脱开面积不应大于50％。

6.1.11 需要采取防火构造措施的保温防火复合板，防火隔离带的施工应与保温防火复合板的施工同步进行，并应符合国家现行标准《建筑外墙保温防火隔离带技术规程》JGJ 289的有关规定。

6.1.12 保温工程大面积施工前，应在现场采用相同材料、构造做法和工艺制作样板墙或样板间，并经有关各方确认后，再进行施工。

6.1.13 保温工程完工后应做好成品保护。

6 施 工

6.1 一般规定

6.1.1 保温防火复合板保温工程的施工应在主体结构工程验收合格后进行，施工前应对基层质量进行检查验收。

6.1.2 对于屋面保温工程，穿出屋面的管道、设施和预埋件等，应在屋面保温层施工前安装。

6.1.3 对于倒置式屋面保温工程，保温防火复合板的施工，应在防水层施工完成，并进行淋水或蓄水试验合格后进行。

6.1.4 外保温工程的施工应编制专项施工方案，并进行技术交底，施工人员应经过培训并经考核合格。

6.1.5 进入施工现场的保温防火复合板及其配套材料，应符合国家现行有关标准的规定及设计要求，并具有生产厂家提供的产品合格证及产品说明书等技术文件；有关各方应做好进场验收记录。

6.1.6 保温防火复合板保温工程，应在施工中进行过程控制，完成上一道工序的验收后，方可进行下一道工序的施工，并做好隐蔽工程和检验批验收。

6.1.7 保温防火复合板保温工程施工过程中不得更改设计所要求的系统构造和组成材料。

6.1.8 保温防火装饰复合板在安装前应进行排板设计；安装过程中要确保安装牢靠，并消除温度应力。

6.1.9 保温防火复合板外保温工程，在5级以上大风天气和雨天不得施工，雨季施工应做好防雨措施。粘锚保温防火复合板保温工程施工期间以及完工后24h内，基层及环境空气温度不应低于0℃，平均气温不低于5℃；夏季应避免阳光暴晒。

6.1.10 粘锚保温防火复合板保温工程，施工前应按本规程规定做基层与胶粘剂的拉伸粘结强度检验，粘结强度不应低于0.30MPa，并且粘结界面脱开面积不应大于50％。

6.1.11 需要采取防火构造措施的保温防火复合板，防火隔离带的施工应与保温防火复合板的施工同步进行，并应符合国家现行标准《建筑外墙保温防火隔离带技术规程》JGJ 289的有关规定。

6.1.12 保温工程大面积施工前，应在现场采用相同材料、构造做法和工艺制作样板墙或样板间，并经有关各方确认后，再进行施工。

6.1.13 保温工程完工后应做好成品保护。

6.2 无饰面保温防火复合板外墙及架空楼板保温工程

Ⅰ 基层墙体

6.2.1 基层处理应符合下列规定：
1 基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物；
2 基层墙体的允许偏差应满足表6.2.1的要求；不符合要求的，应进行砂浆找平，找平层应与基层粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。

表6.2.1 基层墙体的允许偏差

Ⅱ 施工要点

6.2.2 弹、挂控制线应符合下列规定：
1 根据建筑立面设计和保温工程的技术要求，在墙面或架空楼板弹出控制线，测量相关尺寸并确定排板方案；
2 在建筑物外墙阴阳角及其他必要处挂出垂直基准控制线，每个楼层适当位置挂水平线，以控制保温防火复合板粘贴的垂直度和平整度。

6.2.3 粘接砂浆、抹面砂浆的配制应符合下列规定：
1 应按材料供应商产品说明书提供的配合比配制；
2 搅拌时间自投料完毕后不小于5min，一次配制用量以4h内用完为宜，夏季施工时间宜控制在2h内或按产品说明书中规定的时间用完。

6.2.4 保温防火复合板的粘贴应符合下列规定：
1 外墙外侧粘贴复合板施工前，宜先在散水坡以上不小于150mm部位基础墙体上安装托架；
2 架空楼板底侧粘贴复合板施工前，应对楼板底侧的粘贴面进行满涂界面砂浆处理；
3 胶粘剂应按规定在现场加水搅拌，胶粘剂应避免太阳直射，并应在规定时间内用完；
4 外墙外侧复合板应自下而上沿水平方向横向铺贴，板缝自然靠紧，相邻板面应平齐；上下排之间复合板的粘贴应错缝1/2板长，局部最小错缝不应小于200mm；
5 复合板布胶面积应满足设计要求，板的侧面不得涂抹或沾有胶粘剂，板缝应拼严，粘贴24h后，若板缝宽度在2mm 以上，可用单组份聚氨酯发泡胶进行填缝；板间高差应控制在2mm内；
6 对复合板各终端部位的侧边外露处均应在贴板前先行粘贴翻包用的窄幅网布；
7 在墙面转角处复合板的垂直缝应交错咬合；
8 粘贴窗框四周的阳角和外墙角时，应先弹出垂直基准线；门窗洞口四角部位，应将整块复合板裁成“L”型进行铺贴，不得拼接；接缝距洞口四周距离不应小于100mm；
9 与门窗框的接口处应在复合板施工前设置翻包网；所有穿过复合板的穿墙管线与构件，其出口部位应用预压密封带实施包转密封；
10 复合板粘帖的平整度、垂直度应符合要求，每贴完一块，应及时清理挤出的砂浆；板与板之间的缝隙要均匀一致达到设计要求。

6.2.5 保温防火复合板的抹面及耐碱玻纤网格布的铺设应符合下列规定：
1 复合板粘贴完毕后，视气候条件24h～48h后及时进行抹面砂浆的施工；
2 抹面胶浆应按规定在现场加水搅拌，应避免太阳直射，并应在4h内用完；
3 施工单层耐碱玻纤网格布的抹面层时，应先在保温板表面均匀抹一道厚度为3mm 左右的抹面胶浆，并趁湿压入耐碱玻纤网格布，待胶浆干硬至可触碰时再抹第二道，其厚度为2mm左右，抹平并使抹面层总厚度达到设计要求；
4 施工双层耐碱玻纤网格布的抹面层时，抹面层应分三层进行，应先在复合板表面均匀抹第一道厚度3mm 左右的抹面胶浆，并趁湿压入第一层耐碱玻纤网格布；第一道抹面胶浆养护24h～48h后可进行第二道抹面胶浆施工，厚度为2mm左右，并趁湿压入第二层耐碱玻纤网格布；第二道抹面胶浆稍干后可薄抹第三道抹面胶浆，抹平并使抹面层总厚度符合设计要求；
5 耐碱玻纤网格布的铺设应平整、无褶皱抹平、找直，并保持阴阳角的方正和垂直度，网布的上下、左右之间均应有搭接；双层耐碱玻纤网格布的铺设，第一层网布间可对接，第二层网布铺贴时，网布间搭接宽度不应小于100mm。网布不得直接铺设在复合板的表面，不得外露，不得干搭接；
6 门窗外侧洞口四周的网布以及按45°方向加贴的小块网布应在抹面层大面积施工前依次先用抹面胶浆局部粘贴；
7 抹面胶浆和耐碱玻纤网格布铺设完毕后，不得挠动，静置养护不少于24h，才可进行下一道工序的施工。在寒冷潮湿气候条件下，还应适当延长养护时间。

6.2.6 锚固件的安装数量、固定位置及圆盘位置应符合设计要求，钻孔深度应大于锚固深度10mm，安装时将锚固钉拧入墙体。

6.2.7 饰面层施工应符合下列规定：
1 抹面层施工完毕后，应养护7d后，再进行饰面层施工；
2 涂料饰面层施工时，在抹面层上应采用柔性耐水腻子批嵌平整，不得采用普通腻子，涂料施工工艺及质量要求应符合相关标准规定。

6.2.8 非透明幕墙施工应符合下列规定：
1 应符合国家现行标准《金属与石材幕墙工程技术规范》JGJ 133的有关规定；
2 幕墙框架安装应在保温系统的施工前进行，保温系统的施工不得损伤幕墙锚固结构，不得损伤幕墙框架、锚固件的防锈层。

6.2.9 防火隔离带施工与保温防火复合板的施工应同步进行，并统一进行抹面层的施工。

6.3 粘锚保温防火装饰复合板外墙外保温工程

Ⅰ 基层墙体

6.3.1 基层处理应满足下列要求：
1 基层墙体的外侧应有水泥砂浆找平层，其厚度可根据墙面平整度确定；
2 基层墙体为混凝土墙以及灰砂砖等砌体时，基层墙体与水泥砂浆找平层之间应刷混凝土界面剂；
3 基层墙体为加气混凝土砌块时应在涂刷专用界面剂后做薄抹灰砂浆找平层；
4 基层墙体上应进行机械锚固件的现场拉拔试验，试验结果应满足设计要求；达不到设计要求时，应进行加强处理；
5 找平层与基层墙体的粘结强度不低于0.3MPa，找平层垂直度和平整度应符合现行国家标准《建筑装饰装修工程质量验收规范》GB 50210的有关规定。

Ⅱ 施工要点

6.3.2 施工前应进行绘排板图、弹线分格，并应符合下列规定：
1 应根据设计图纸绘制建筑外立面草图并确定优化排板分隔方案，分隔方案要做到省材、美观、安全；
2 应结合建筑物设计图纸及现场实际控制点弹出垂直控制线、水平控制线，由控制线处开始测量门窗、线条、墙体等的实际尺寸；
3 弹线分格时，应在建筑外墙大角及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线；应按照设计排板图的分隔方案，弹出每块板的安装控制线，确定接缝宽度，并制作统一塞尺；
4 应根据实际弹线情况，结合设计排板图，出具相对应每块板的实际尺寸和详细构造图清单。

6.3.3 配制胶粘剂应符合本规程第6.2.3条的规定。

6.3.4 保温防火装饰复合板的粘贴应符合下列规定：
1 复合板粘贴可采用条粘法和点框粘法，宜优先采用条粘法；每块板涂抹胶粘剂的面积与板面积之比应满足设计要求；
2 复合板应按预先的排版、编号进行，粘贴从勒脚部位开始，自下而上，沿水平方向铺设粘帖，在最下面一排复合板的底边，应用通长托板条固定；
3 复合板粘帖的平整度、垂直度应符合要求，每贴完一块，应及时清理挤出的砂浆。板与板之间的缝隙要均匀一致达到设计要求。

6.3.5 保温防火装饰复合板的锚固应符合下列规定：
1 复合板粘贴完毕后即可进行锚固件安装，锚固件的安装数量、固定位置应符合设计要求；
2 将锚固件固定于墙体上，并稍拧紧金属螺钉，确保锚固件与基层充分锚固。胶粘剂未干前，锚栓预拧不应过紧，宜在胶粘剂干燥24h后拧紧；
3 当安装外门窗洞口和防火隔离带等异型部位复合板时，应按设计要求预制特殊尺寸的保温装饰复合板进行锚固安装，门窗上沿和下沿线应分别做出向外和向内斜度的滴水坡度。

6.3.6 保温防火装饰复合板的板缝处理及成品保护应符合下列规定：
1 缝宽应根据产品特点确定，且不应超过20mm，并应使用弹性保温材料进行填充，采用硅酮密封胶嵌缝；
2 板材拼缝处理应确保密封质量，宜根据实际情况设置连通板材与基墙间隙和外部的透气构造；
3 复合板施工完成后，应注意对成品进行保护。

6.4 机械锚固保温防火装饰复合板外墙外保温工程

Ⅰ 基层墙体

6.4.1 基层处理应满足下列要求：
1 砌体基层墙体部分应采用水泥砂浆找平；
2 剪力墙基层墙体，局部高差超过机械固定件可调整范围时，则应剔除或在局部加垫；
3 基层墙体上应进行机械锚固件的现场拉伸试验，试验结果应满足设计要求。达不到设计要求时，应进行加强处理；

Ⅱ 施工要点

6.4.2 施工前应进行绘排板图、弹线分格，并应符合本规程第6.3.2条的规定。

6.4.3 机械固定件的安装应符合下列规定：
1 应按照墙面竖向和水平分格控制线，安装机械固定件；
2 无龙骨系统机械固定件的位置及个数应当符合设计要求；
3 当设计有龙骨系统时，锚固件应在主体施工时预埋。若为后置预埋件，安装时应在安装点上钻孔，然后用膨胀螺栓将龙骨固定。

6.4.4 保温防火装饰复合板的安装应符合下列规定：
1 复合板应按预先的排版、编号，并应依据设计说明进行安装；
2 复合板安装时应注意板面的平整度、垂直度及纵横缝的平直度；
3 外门窗洞口及特殊部位，应按设计要求预制特殊尺寸的复合板进行机械固定安装。

6.4.5 板缝处理及成品保护应符合本规程第6.3.6条的规定。

6.4.6 保温防火装饰复合板保温系统的结构变形缝处应进行相应处理。

6.4.7 龙骨干挂保温防火装饰复合板外墙保温系统的施工应符合国家现行标准《金属与石材幕墙工程技术规范》JGJ 133的有关规定。

6.5 保温防火复合板屋面保温工程

Ⅰ 基层屋面板

6.5.1 保温防火复合板用于屋面保温工程，基层应符合下列规定：
1 基层应坚固、平整、干燥且表面不得有酥松、起皮、起砂现象；
2 基层应经检查验收合格后，再进行复合板的施工。

Ⅱ 施工要点

6.5.2 平屋面在基层上应弹线铺设找坡层、保温防火复合板；弹线时应按设计坡度及流水方向，确定找坡层厚度范围。

6.5.3 铺贴保温防火复合板施工应满足下列要求：
1 干铺法施工时，复合板应紧靠在基层表面上，并应铺平垫稳；
2 粘贴法施工时，胶粘剂应与复合板相容，保温防火复合板应贴严、粘牢；
3 机械固定法施工时，复合板应固定在结构层上，固定件的间距应符合设计要求；
4 相邻板块应错缝拼接，分层铺设时，上、下两层复合板的接缝应相互错开；超过2mm的缝隙应采用同类条状材料填塞密实；
5 复合板铺好后，未做保护层前，严禁直接踩踏复合板，严禁在复合板上堆放材料。

6.5.4 施工中的每道工序完成后，应经监理或建设单位检查验收，合格后再进行下道工序的施工。当下道工序或相邻工程施工时，对屋面保温工程已完成的部分应采取保护措施。

6.5.5 伸出屋面的管道、设备或预埋件等，应在保温工程施工前安设完毕；屋面保温工程完工后，当需在其上凿孔打洞，应事后进行密缝保温处理。

6.5.6 用有机胶粘剂粘贴的保温防火复合板，在气温低于－10℃时不宜施工；用水泥砂浆粘贴的保温防火复合板，在气温低于5℃时不宜施工。雨天、雪天和风力五级及其以上时不得施工；当施工中途下雨、下雪时，应采取遮盖措施。

6.5.7 倒置式屋面保护层施工时，应避免损坏保温防火复合板和防水层。

6.5.8 屋面找坡层、找平层、防水层、保护层、瓦屋面和排气构造的施工应符合现行国家标准《屋面工程技术规范》GB 50345和《屋面工程质量验收规范》GB 50207 的有关规定和设计要求。

7 验 收

7.1 一般规定

7.1.1 应用保温防火复合板的保温工程施工质量验收除应符合本规程的规定外，尚应符合现行国家标准《建筑工程施工质量验收统一标准》GB 50300、《建筑节能工程施工质量验收规范》GB 50411、《建筑装饰装修工程质量验收规范》GB 50210、《屋面工程质量验收规范》GB 50207及《坡屋面工程技术规范》GB 50693的有关规定。

7.1.2 保温防火复合板保温工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收，施工完成后应进行保温分项工程验收。

7.1.3 保温防火复合板保温工程，当采用外墙外保温成套技术时，其型式检验报告中应包括防火安全性和耐候性检验。

7.1.4 保温防火复合板保温工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图象资料：
1 无饰面保温防火复合板外墙外保温、架空楼板保温工程：
1） 复合板附着的基层及其表面处理；
2） 复合板的粘结或固定；
3） 锚固件位置及数量；
4） 耐碱玻纤网格布铺设；
5） 热桥部位处理；
6） 复合板采用的保温材料的厚度；
7） 防火隔离带保温材料材质、厚度、宽度、间距；
8） 复合板构造节点；
9） 楼层间的防火封堵隔离层的设置。
2 保温防火复合板屋面保温工程：
1） 复合板附着的基层；
2） 复合板的敷设方式；
3） 复合板采用的保温材料厚度；
4） 热桥部位处理；
5） 防火隔离带保温材料材质、厚度、宽度、间距。
3 保温防火装饰复合板外墙外保温工程：
1） 复合板附着的基层及其表面处理；
2） 复合板的粘结或固定；
3） 锚固件；
4） 墙体热桥部位处理；
5） 板缝及构造节点处理；
6） 复合板保温材料的厚度；
8） 锚固件、后置件以及干挂系统预埋件的设置；
9） 龙骨的安装和固定；
10） 楼层间的防火封堵隔离层的设置。

7.1.5 保温工程验收的检验批划分应符合下列规定：
1 采用相同材料、工艺和施工做法的外墙、架空楼板保温工程，每500m2～1000m²面积划分为一个检验批，不足500m²也为一个检验批；
2 采用相同材料、工艺和施工做法的屋面保温工程，每100m²面积划分为一个检验批，不足100m²也为一个检验批；
3 检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理或建设单位共同商定。

7.1.6 检验批质量验收合格，应符合下列规定：
1 检验批应按主控项目和一般项目验收；
2 主控项目应全部合格；
3 一般项目应合格；当采用计数检验时，至少应有90％以上的检查点合格，且其余检查点不得有严重缺陷；
4 应具有完整的施工方案和质量检查记录。

7 验 收

7.1 一般规定

7.1.1 应用保温防火复合板的保温工程施工质量验收除应符合本规程的规定外，尚应符合现行国家标准《建筑工程施工质量验收统一标准》GB 50300、《建筑节能工程施工质量验收规范》GB 50411、《建筑装饰装修工程质量验收规范》GB 50210、《屋面工程质量验收规范》GB 50207及《坡屋面工程技术规范》GB 50693的有关规定。

7.1.2 保温防火复合板保温工程，应在基层质量验收合格后施工，施工过程中应及时进行质量检查、隐蔽工程验收，施工完成后应进行保温分项工程验收。

7.1.3 保温防火复合板保温工程，当采用外墙外保温成套技术时，其型式检验报告中应包括防火安全性和耐候性检验。

7.1.4 保温防火复合板保温工程应对下列部位或内容进行隐蔽工程验收，并应有详细的文字记录和必要的图象资料：
1 无饰面保温防火复合板外墙外保温、架空楼板保温工程：
1） 复合板附着的基层及其表面处理；
2） 复合板的粘结或固定；
3） 锚固件位置及数量；
4） 耐碱玻纤网格布铺设；
5） 热桥部位处理；
6） 复合板采用的保温材料的厚度；
7） 防火隔离带保温材料材质、厚度、宽度、间距；
8） 复合板构造节点；
9） 楼层间的防火封堵隔离层的设置。
2 保温防火复合板屋面保温工程：
1） 复合板附着的基层；
2） 复合板的敷设方式；
3） 复合板采用的保温材料厚度；
4） 热桥部位处理；
5） 防火隔离带保温材料材质、厚度、宽度、间距。
3 保温防火装饰复合板外墙外保温工程：
1） 复合板附着的基层及其表面处理；
2） 复合板的粘结或固定；
3） 锚固件；
4） 墙体热桥部位处理；
5） 板缝及构造节点处理；
6） 复合板保温材料的厚度；
8） 锚固件、后置件以及干挂系统预埋件的设置；
9） 龙骨的安装和固定；
10） 楼层间的防火封堵隔离层的设置。

7.1.5 保温工程验收的检验批划分应符合下列规定：
1 采用相同材料、工艺和施工做法的外墙、架空楼板保温工程，每500m2～1000m²面积划分为一个检验批，不足500m²也为一个检验批；
2 采用相同材料、工艺和施工做法的屋面保温工程，每100m²面积划分为一个检验批，不足100m²也为一个检验批；
3 检验批的划分也可根据与施工流程相一致且方便施工与验收的原则，由施工单位与监理或建设单位共同商定。

7.1.6 检验批质量验收合格，应符合下列规定：
1 检验批应按主控项目和一般项目验收；
2 主控项目应全部合格；
3 一般项目应合格；当采用计数检验时，至少应有90％以上的检查点合格，且其余检查点不得有严重缺陷；
4 应具有完整的施工方案和质量检查记录。

7.2 无饰面保温防火复合板外墙及架空楼板保温工程

Ⅰ 主控项目

7.2.1 用于保温工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。

7.2.2 保温防火复合板所采用的保温材料的导热系数、密度、垂直板面抗拉强度、抗压强度、燃烧性能应符合设计要求。
检验方法：核查质量证明文件及进场复验报告。
检查数量：全数检查。

7.2.3 用于保温工程的保温防火复合板、胶粘剂、抹面胶浆、防火隔离带材料等，进场时应对下列性能进行复验，复验应为见证取样检验。
1 保温防火复合板保温层的导热系数、保温防火复合板的单位面积质量、拉伸粘接强度，保温层厚度和抗弯载荷；
2 粘结剂与抹面胶浆的拉伸粘结强度，抹面胶浆的压折比；
3 锚固件的承载力标准值；
4 网格布的单位面积质量、拉伸断裂强力；
检验方法：随机抽样送检，核查复验报告。
检查数量：同一厂家同一品种的产品，当单位工程建筑面积在20000m²以下时各抽查不少于3次；当单位工程建筑面积在20000m²以上时各抽查不少于6次。

7.2.4 保温工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温防火复合板施工方案的要求。
检验方法：对照设计和施工方案进行检查；核查隐蔽工程验收记录。
检查数量：全数检查。

7.2.5 保温防火复合板外墙保温、架空楼板保温工程各层构造做法应符合设计要求， 并应按照经过审批的施工方案施工。
检验方法：分别对照设计和施工方案观察检查；核查隐蔽工程的验收记录。
检查数量：全数检查。

7.2.6 保温防火复合板外墙保温、架空楼板保温工程的施工应符合下列规定：
1 复合板中保温材料的厚度应符合设计要求；
2 复合板与基层及各构造层之间的粘结必须牢固，粘结面积应符合设计或本规程的要求；
3 锚固件数量、位置、锚固深度和单个锚栓的抗拉承载力标准值均应符合设计或本规程的要求。
检验方法：观察；手板检查；保温材料厚度采用剖开尺量检查；粘结强度和锚固件应做现场拉拔试验；核查隐蔽工程验收记录。
检查数量：每个检验批抽查不少于3处，其中锚固件每个检验批抽查不少于10处。

7.2.7 保温工程各类饰面层施工，应符合设计和现行国家标准《建筑装饰装修工程质量验收规范》GB 50210的有关规定，并应符合下列规定：
1 外墙外保温工程不宜采用粘贴饰面砖做饰面层；当采用时，其安全性与耐久性应符合设计要求。饰面砖应做粘结强度拉拔试验，试验结果应符合设计和有关标准的规定；
2 外墙外保温工程的饰面层不得渗漏。当外墙外保温工程的饰面层采用饰面板开缝安装时，保温防火复合板的表面应具有防水功能或采取其他防水措施。
3 复合板及其饰面层与其他部位交接的收口处，应采取密封措施。
检验方法：观察检查；核查试验报告和隐蔽工程验收记录。
检查数量：全数检查。

7.2.8 外墙或毗邻不采暖空间墙体上的门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计要求采取节能保温措施。
检验方法：观察检查；必要时抽样剖开检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查5％，并不少于5处。

7.2.9 楼层间的防火封堵隔离层的设置、构造做法及材料性能应符合设计及国家现行有关标准的要求。
检验方法：对照设计文件观察检查；核查隐蔽工程验收记录；核查复验报告。
检查数量：全数检查。

Ⅱ 一般项目

7.2.10 保温防火复合板外墙保温、架空楼板保温工程进场的组成材料外观和包装应完整无破损，符合设计要求和产品标准的规定。
检验数量：全数检查。
检验方法：观察检查。

7.2.11 保温防火复合板外墙保温工程增强网的铺贴和搭接应符合设计和施工方案的要求。抹面胶浆抹压应密实，不得空鼓，增强网不得褶皱、外露。
检验方法：观察检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查不少于5处，每处不少于2m²。

7.2.12 保温防火复合板接缝方法应符合设计或施工方案要求，复合板接缝应平整严密。
检验方法：观察检查。
检查数量：每个检验批抽查10％，并不少于5处。

7.2.13 保温工程施工产生的穿墙套管、脚手眼、孔洞等墙体缺陷，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。
检验方法：对照施工方案观察检查。
检验数量：全数检查。

7.2.14 阴阳角、门窗洞口及不同材料基体的交接处等特殊部位，保温防火复合板应采取防止开裂和破损的加强措施。
检验方法：观察检查；核查隐蔽工程验收记录。
检查数量：按不同部位，每类抽查10％，并不少于5处。

7.2.15 保温防火复合板安装允许偏差和检验方法应符合表7.2.15的规定。

表7.2.15 保温防火复合板安装允许偏差和检验方法

7.2.16 保温防火复合板安装完成后,其装饰效果和墙面装饰工程的尺寸允许偏差应符合国家现行有关标准的规定。
检验方法：观察，尺量检查。
检查数量：按不同部位，每类抽查10％，并不少于5处。

7.3 保温防火装饰复合板外墙外保温工程

Ⅰ 主控项目

7.3.1 用于保温防火装饰复合板外墙保温工程的材料、构件等，其品种、规格应符合设计要求和相关标准的规定。
检验方法：观察、尺量检查；核查质量证明文件。
检查数量：同一厂家、同一品种为一批产品，按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。

7.3.2 保温防火装饰复合板所采用的保温材料的导热系数、密度、垂直板面抗拉强度、抗压强度、燃烧性能应符合设计要求
检验方法：核查质量证明文件及进场复验报告。
检查数量：全数检查。

7.3.3 保温防火装饰复合板外墙保温工程使用的保温装饰复合板、粘结材料和密封胶等，进场时应对下列性能进行复验，复验应为见证取样送检：
1 复合板的保温材料的导热系数，复合板的单位面积质量及拉伸粘接强度；
2 粘结材料的拉伸粘结强度；
3 锚栓和机械固定件的现场拉拔强度；
4 复合板面板与保温芯材的拉伸粘结强度；
5 密封胶的拉伸粘结强度。
检验方法：随机抽样送验，核查复验报告。
检查数量：同一厂家、同一品种的产品，当单位工程建筑面积在20000m²以下时各抽查不少于3次；当单位工程建筑面积在20000m²以上时各抽查不少于6次。

7.3.4 保温防火装饰复合板外墙保温工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温防火装饰复合板施工方案的要求。
检验方法：对照设计和施工方案观察检查；核查隐蔽工程验收记录。
检查数量：全数检查。

7.3.5 保温防火装饰复合板外墙外保温工程的施工，应符合下列规定：
1 复合板的保温材料厚度必须符合设计要求，不得有负偏差；
2 复合板与基层及各构造层之间的粘结或连接必须牢固。粘结强度和连接方式应符合设计要求；复合板与基层的粘结强度应做现场拉拔试验；
3 锚固件数量、锚固位置、锚固深度和拉拔力应符合设计要求；后置锚固件应进行锚固力现场拉拔试验。
检验方法：观察；手板检查；保温材料厚度采用剖开或拆除封边材料尺量检查；粘结强度和锚固力核查现场拉拔试验报告；核查隐蔽工程验收记录。

7.3.6 保温防火装饰复合板拼缝处的密封胶厚度应符合设计要求；板缝处理、构造节点及嵌缝做法应符合设计要求，板缝间应密封完好，不得渗漏。
检验方法：对照设计观察和淋水试验检查；检查隐蔽工程验收记录。
检查数量：按不同部位，每类抽查5％，并不少于3处。

7.3.7 门窗洞口四周的侧面，墙体上凸窗四周的侧面，应按设计要求采取节能保温措施。
检验方法：对照设计观察检查，必要时抽样剖开检查；核查隐蔽工程验收记录。
检查数量：每个检验批抽查5％，并不少于5处。

7.3.8 外墙热桥部位应按设计要求采取节能保温等隔断热桥措施。
检查方法：对照设计和施工方按观察检查；检查隐蔽工程验收记录；
检查数量：每个检验批抽查10％，并不少于5处。

Ⅱ 一般项目

7.3.9 保温防火装饰复合板外墙外保温工程用材料与构件的外观和包装应完整无破损，复合板应平整、洁净、无歪斜和裂缝；色泽应均匀一致，无发花现象。
检验方法：观察检查。
检查数量：全数检查。

7.3.10 保温工程施工产生的穿墙套管、脚手眼、孔洞等墙体缺陷，应按照施工方案采取隔断热桥措施，不得影响墙体热工性能。
检验方法：对照施工方案观察检查。
检查数量：全数检查。

7.3.11 墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位，应采取防止开裂和破损的加强措施。
检验方法：观察检查；核查隐蔽工程验收记录。
检查数量：按不同部位，每类抽查10％，并不少于5处，少于5处时应全数检查。

7.3.12 保温防火装饰复合板安装宜分段连续施工，拼缝平整、填料应密实。
检查方法：观察、触摸、敲击，核查施工记录和隐蔽检查记录，以每间为一个检验单元，抽查不少于5处。

7.3.13 保温防火装饰复合板铺贴允许偏差和检验方法应符合表7.3.13的规定。

表7.3.13 保温防火装饰复合板铺贴允许偏差和检验方法

7.3.14 保温防火装饰复合板安装后墙面的造型、立面分格、颜色和图案等外观应符合设计和本规程的要求。
检查方法：观察和尺量检查。
检查数量：每个检验批抽查10％，并不少于5处。

7.4 保温防火复合板屋面保温工程

Ⅰ 主控项目

7.4.1 用于保温防火复合板屋面保温工程的材料，其品种、规格及性能应符合本规程和有关标准的规定及设计要求。
检验方法：观察、尺量检查；核查质量证明文件。
检查数量：按进场批次，每批随机抽取3个试样进行检查；质量证明文件应按照其出厂检验批进行核查。

7.4.2 保温防火复合板所采用的保温材料的导热系数、密度、垂直板面抗拉强度、抗压强度、燃烧性能应符合设计要求
检验方法： 核查质量证明文件及进场复验报告。
检查数量：全数检查。

7.4.3 屋面保温工程使用的保温防火复合板，进场时应对其所采用的保温材料的导热系数、燃烧性能，保温防火复合板的面密度、垂直于板面抗拉强度、抗压缩度进行复验，复验应为见证取样送检：
检验方法：随机抽样送检，核查复验报告。
检查数量：同一厂家同一品种的产品各抽查不少于3次。

7.4.4 保温工程施工前应按照设计和施工方案的要求对基层进行处理，处理后的基层应符合保温防火复合板施工方案的要求。
检验方法：分别对照设计和施工方案观察检查；核查隐蔽工程的验收记录。
检查数量：全数检查。

7.4.5 保温防火复合板屋面保温工程各层构造做法应符合设计要求，并应按照经过审批的施工方案施工。
检验方法：分别对照设计和施工方案观察检查；核查隐蔽工程的验收记录。
检查数量：全数检查。

7.4.6 屋面保温层的敷设方式、厚度、缝隙填充质量及热桥部位的保温隔热做法，应符合设计要求和有关标准的规定；
检验方法：观察、尺量检查；核查隐蔽工程验收记录。
检查数量：每100m²抽查一处，每处10m²，且不得少于3处。

Ⅱ 一般项目

7.4.7 保温防火复合板屋面保温工程用材料与构件的外观和包装应完整无破损，符合设计要求和产品标准的规定。
检验方法：观察检查。
检查数量：全数检查。

7.4.8 保温防火复合板铺设应紧贴基层，应铺平垫稳，拼缝严密，粘贴牢固。
检验方法：观察检查。
检验数量：每100m²抽查一处，每处10m²，且不得少于3处。

7.4.9 保温防火复合板的在屋面的表面平整度的允许偏差为5mm。
检验方法：2m 靠尺和塞尺检查。
检验数量：每100m²抽查一处，每处10m²，且不得少于3 处。

7.4.10 保温防火复合板接缝方式应符合施工要求，接缝高低差的允许偏差为2mm。
检验方法：直尺和塞尺检查。
检查数量：每100m²抽查一处，每处10m²，且不得少于3处。

本标准用词说明

1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：
1）表示很严格，非这样做不可的：
正面词采用“必须”，反面词采用“严禁”；
2）表示严格，在正常情况下均应这样做的：
正面词采用“应”，反面词采用“不应”或“不得”；
3）表示允许稍有选择，在条件许可时首先应这样做的；
正面词采用“宜”，反面词采用“不宜”；
4）表示有选择，在一定条件下可以这样做的 采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

引用标准名录

《色漆和清漆 涂层老化的评级方法》GB/T 1766
《色漆和清漆 耐中性盐雾性能的测定》GB/T 1771
《色漆和清漆 人工气候老化和人工辐射暴露》GB/T 1865
《无机硬质绝热制品试验方法》GB/T 5486
《建筑材料燃烧性能分级方法》GB 8624
《建筑涂料 涂层耐碱性的测定》GB/T 9265
《色漆和清漆 耐液体介质的测定》GB/T 9274
《色漆和清漆 漆膜的划格试验》GB/T 9286
《合成树脂乳液外墙涂料》GB/T 9755
《复层建筑涂料》GB/T 9779
《建筑涂料涂层耐沾污性试验方法》GB/T 9780
《绝热用模塑聚苯乙烯炮沫塑料》GB/T 10801.1-2002
《绝热用挤塑聚苯乙烯泡沫塑料》GB/T 10801.2-2002
《绝热材料稳态热阻及有关特性的测定 防护热板法》GB/T 10294
《绝热材料稳态热阻及有关特性的测定 热流计法》GB/T 10295
《硅酮建筑密封胶》GB/T 14683
《建筑材料水蒸气透过性能试验方法》GB/T 17146
《天然花岗石建筑板材》GB/T 18601
《天然大理石建筑板材》GB/T 19766
《绝热用硬质酚醛泡沫制品》GB/T 20974-2007
《建筑幕墙》GB/T 21086
《建筑绝热用硬质聚氨酯泡沫塑料》GB/T 21558-2008《陶瓷板》GB/T 23266
《建筑外墙保温用岩棉制品》GB/T 25975
《建筑结构荷载规范 》GB 50009
《民用建筑热工设计规范》GB 50176
《砌体工程施工质量验收规范》GB 50203
《混凝土结构工程施工质量验收规范》GB 50204
《屋面工程质量验收规范》GB 50207
《建筑装饰装修工程质量验收规范》GB 50210
《建筑工程施工质量验收统一标准》GB 50300
《屋面工程技术规范》GB 50345
《混凝土结构加固设计规范》GB 50367
《建筑节能工程施工质量验收规范》GB 50411
《坡屋面工程技术规范》GB 50693《纤维水泥平板 第1部分：无石棉纤维水泥平板》JC/T 412.1
《纤维增强硅酸钙板》JC/T 564
《泡沫玻璃绝热制品》JC/T 647-2005
《耐碱玻璃纤维网布》JC/T 841
《外墙外保温用膨胀聚苯乙烯板抹面胶浆》JC/T 993
《墙体饰面砂浆》JC/T 1024
《外墙无机建筑涂料》JG/T 26
《膨胀聚苯板薄抹灰外墙外保温系统》JG 149
《外墙外保温柔性耐水腻子》JG/T 229
《保温装饰板外墙外保温系统材料》JG/T 287
《外墙保温用锚栓》JG/T 366
《民用建筑节能设计标准(采暖居住建筑部分)》JGJ 26
《夏热冬暖地区居住建筑节能设计标准》JGJ 75
《金属与石材幕墙工程技术规范》JGJ133
《夏热冬冷地区居住建筑节能设计标准》JGJ l34
《外墙外保温工程技术规程》JGJ 144
《建筑外墙保温防火隔离带技术规程》JGJ 289
《泡沫混凝土应用技术规程》JGJ ××-201×
《无机轻集料防火保温板通用技术要求》（在编）

中华人民共和国行业标准

保温防火复合板应用技术规程

JGJ ×××-20××

条文说明

前 言

《保温防火复合板应用技术规程》JGJ ×××-20××，经住房和城乡建设部200×年×月×日以第×号公告批准，业已发布。
为便于广大设计、施工、科研、学校等单位的有关人员在使用本规程时能正确理解和执行条文规定，《保温防火复合板应用技术规程》编制组按章、节、条顺序编制了本规程的条文说明，供使用者参考。在使用中如发现本条文说明有不妥之处，请将意见函寄中国建筑科学研究院（地址：北京市北三环东路30号，邮政编码：100013）。

1 总 则

1.0.1 本条主要阐明制定本规程的目的，在于规范、控制和保证保温防火复合板在建筑外保温工程中的工程质量，促进建筑保温行业健康发展。
随着国家对建筑节能与建筑防火安全的高度重视，一批成熟的保温防火复合板产品及其保温系统在建筑保温工程中被广泛应用，为满足行业生产发展和工程建设的需要，规范保温防火复合板在建筑外保温工程中的应用，做到技术先进，经济合理，安全适用，确保质量，制定本规程。这将对严格控制保温防火复合板外保温工程施工质量，保证使用安全和工程建设质量具有重要意义，同时对促进行业技术进步，加快建筑材料新产品、新技术的推广，使经济合理、安全适用的新技术得到普及，起到推动作用。

本规程是依据现行国家和行业标准、规范的有关规定，并在对我国近些年来使用的保温防火复合板进行调研的基础上，结合不同种类保温防火复合板的特性和技术要求，同时参考了一些先进国相关标准、规范而编制的。

1.0.2 本条对保温防火复合板的适用范围作出了规定，包含两项内容，一是适用于新建、改建及扩建的民用建筑；二是适用于外墙、架空楼板、屋面等的建筑保温工程。

1.0.3 凡国家现行标准中已有明确规定的，本规程原则上不再重复。在设计、施工及验收中除符合本规程的要求外，尚应满足国家现行有关标准的规定。国家现行强制标准包括建筑防火、建筑工程抗震等方面的标准和规范。国内外相关的配套专用技术，在满足本规程和相关标准规定的基础上，可参考采用。

2 术语与符号

2.1 术语

2.1.1～2.1.5 保温防火复合板可由不燃或难燃性保温芯材与无机面板或聚合物砂浆层组成，必要时可增加底衬和封边。其中的难燃性保温芯材指有机保温材料，不燃性保温芯材指无机保温材料；无机面板，通常为纤维增强硅酸钙板、纤维水泥板、薄石材、陶瓷薄板等。
有机保温芯材通常为难燃性的模塑聚苯板、挤塑聚苯板、硬泡聚氨酯板和酚醛树脂板等。当与聚合物砂浆层复合时，形成有机型的无饰面保温防火复合板，主要应用于薄抹灰的外墙保温系统、架空楼板系统或者屋面保温系统；当与无机面板复合时，无机面板可以是表面涂有饰面层的纤维增强硅酸钙板、纤维水泥板板，或者是自身带有饰面层的薄石材、陶瓷薄板等，形成有机型的保温防火装饰复合板，主要应用于粘挂、机械锚固（无龙骨和龙骨幕墙系统）的外墙保温系统。
无机保温芯材主要有泡沫混凝土板、发泡陶瓷板、泡沫玻璃板、岩棉板、无机轻集料板。该类保温材料主要与具有饰面的无机面板复合，无机面板可以是表面涂有饰面层的纤维增强硅酸钙板、纤维水泥板板，或者是自身带有饰面层的薄石材、陶瓷薄板等，形成无机型的保温防火装饰复合板，此外，一次烧成的带有釉面装饰层的发泡陶瓷板，也属于无机型的保温防火装饰复合板，主要应用于粘挂、机械锚固（无龙骨和龙骨幕墙系统）的外墙保温系统。其中岩棉板也可与聚合物砂浆层或薄层的纤维增强硅酸钙板、纤维水泥板板复合，形成无机型的无饰面保温防火复合板，主要应用于薄抹灰的外墙保温系统、架空楼板系统或者屋面保温系统。各类保温材料与面板的复合形式如表1所示。

表1 各类保温材料与面板的复合形式

2.1.13 锚栓通常包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分。

3 基本规定

3.0.1 由于保温防火复合板外保温工程是建筑工程的重要组成部分，而不同自然条件、地理环境下的建筑，其建筑构造形式、建筑高度、所处地区最大风荷载、抗震烈度、体形及周围环境等都有所差异，从而影响到保温工程的热工设计、构造设计以及施工工艺，因此本条规定了保温防火复合板及其系统材料的选取原则。

3.0.2 保温防火复合板及其配套材料的优劣，直接决定了建筑保温工程的使用功能，因此把握好产品质量关，是保障施工质量的重要环节之一。目前的保温防火复合板品种繁多，因此在选择使用时，必须结合本地区的具体情况和建筑物的要求，并选择符合国家标准的产品。

3.0.5 保温防火复合板保温系统热工的性能应根据建筑物所在地的地理位置、气候条件、建筑物的高度、体形及周围环境进行确定，并应符合国家和地方有关节能设计标准。对于具有金属托架及复合板带有边框的保温系统，节能计算必须考虑托架、边框及封缝材料产生的热桥影响。

3.0.6 《建筑设计防火规范》GB 50016对建筑保温工程在不同建筑高度采用的保温材料燃烧等级及防护层厚度等作出了规定。

3.0.10 保温防火复合板外墙外保温工程，包含的薄抹灰系统、保温防火装饰复合板粘锚系统应当满足《外墙外保温工程技术规程》JGJ 144的有关规定，

3.0.12 使用年限的含义是，当预期使用年限到期后，外保温工程性能仍能符合本规程规定。
正常维护包括局部修补和饰面层维修两部分。对局部破坏应及时修补。对于不可触及的墙面，饰面层正常维修周期应不小于5年。使用年限不少于25年的规定是依据EOTA ETAG 004作出的。EOTA ETAG 004中所涉及的规定是建立在当前技术状况及现有知识和经验的基础之上的，是在试验室试验以及与试验性建筑对比分析的基础上提出的。

4 材 料

4.1 保温防火复合板

4.1.1 保温防火复合板的类型，决定了其系统构造的基本做法和使用条件。保温防火复合板的类型按保温芯材的燃烧性能和是否具有饰面层以及单位面积质量进行划分。按保温材料的燃烧性能进行分类便于使用者根据防火设计要求选用；按照是否具有饰面层进行分类，可区分不同的保温防火复合板外墙外保温系统类型；按不同单位面积质量进行分类，可在构造措施上保证不同单位面积质量的保温防火复合板的使用安全性，主要是针对不同单位质量保温防火复合板自身所承受的剪切力、地震力的不同，采取托架、增加锚固件等构造措施。

4.1.2 应用于建筑保温系统时，根据《外墙外保温技术规程》JGJ 144的规定，为保证系统的安全性，保温防火复合板除应符合各自产品现行标准的要求外，垂直于板面的抗拉强度应不小于0.10MPa。对于岩棉保温防火复合板，为达到这一性能，通常采用立丝的岩棉条作为保温芯材，其垂直于板面的抗拉强度可≥0.10MPa；而当用于非透明幕墙保温系统时，由于复合板处于幕墙板的内部，不承受大的风荷载力，因此，要求垂直于板面的抗拉强度应不小于7.5kPa，这是通常岩棉板的力学性能指标。

4.1.3 本条列出了有机型保温防火复合板常用的保温材料，主要包括模塑聚苯板、挤塑聚苯板、硬泡聚氨酯板、酚醛树脂板，其技术要求依据相应产品标准规定。有机型保温防火复合板保温芯材的选择，在符合各自现行国家或行业产品标准的基础上，还应重点规定其力学性能和防火性能：力学性能，决定了保温防火复合板系统的力学安全性，由于复合板保温芯材面层将与面板材料复合，芯材自身受到较大的剪切力，因此应当具有较高的抗剪能力，可对垂直板面的抗拉强度进行规定；芯材的防火性能是提升保温防火复合板整体防火性能的基础，为提升复合板的防火性能，除对保温芯材的燃烧性能等级做出规定外，也对保温材料的氧指数和烟密度做出了规定。

4.1.4 本条明确了保温防火复合板用无机板的主要品种是纤维增强硅酸钙板、纤维水泥板、薄石材板及陶瓷薄板。对于有机型的保温防火装饰复合板，锚固件应固定于装饰面板上，因此其厚度通常不小于6mm，目的是保证复合板的力学性能，并可开槽安装连接件。

4.1.5 不同类型的保温防火复合板具有不同的规格尺寸。所遵循的原则是，建筑施工时操作方便，单块板材的重量不宜超过20kg，运输方便，符合建筑模数。对于有机型无饰面保温防火复合板，通常的规格尺寸是600mm×1200mm，无机型无饰面保温防火复合板，通常的规格尺寸为400mm×400mm或者400mm×600mm；对于保温防火装饰复合板，面积不宜超过1m²，通常长度为600mm、800mm、1200mm，宽度为600mm，800mm。

4.1.7 本条对保温防火装饰复合板的性能做出了规定，编制时主要参考了《保温装饰板外墙外保温系统材料》JG/T 287的相关规定。

4.1.9 无饰面保温防火复合板，主要用于薄抹灰系统中，其面板或面层主要起支撑（岩棉条）或防护保温材料（难燃有机保温材料）的作用，在保温工程中应与抹面胶浆等配套材料构成外保温系统，根据《外墙外保温系统应用技术规程》 JGJ 144的规定，保温系统各个层次间的拉伸粘接强度应不小于0.10MPa，因此，本条对无饰面保温防火复合板的面板或面层与保温材料之间的拉伸粘接强度做出了规定；此外，也对其耐冻融性能做出了规定，主要为保证非装饰保温防火复合板在保温工程应用之前的力学安全性。

4 材 料

4.1 保温防火复合板

4.1.1 保温防火复合板的类型，决定了其系统构造的基本做法和使用条件。保温防火复合板的类型按保温芯材的燃烧性能和是否具有饰面层以及单位面积质量进行划分。按保温材料的燃烧性能进行分类便于使用者根据防火设计要求选用；按照是否具有饰面层进行分类，可区分不同的保温防火复合板外墙外保温系统类型；按不同单位面积质量进行分类，可在构造措施上保证不同单位面积质量的保温防火复合板的使用安全性，主要是针对不同单位质量保温防火复合板自身所承受的剪切力、地震力的不同，采取托架、增加锚固件等构造措施。

4.1.2 应用于建筑保温系统时，根据《外墙外保温技术规程》JGJ 144的规定，为保证系统的安全性，保温防火复合板除应符合各自产品现行标准的要求外，垂直于板面的抗拉强度应不小于0.10MPa。对于岩棉保温防火复合板，为达到这一性能，通常采用立丝的岩棉条作为保温芯材，其垂直于板面的抗拉强度可≥0.10MPa；而当用于非透明幕墙保温系统时，由于复合板处于幕墙板的内部，不承受大的风荷载力，因此，要求垂直于板面的抗拉强度应不小于7.5kPa，这是通常岩棉板的力学性能指标。

4.1.3 本条列出了有机型保温防火复合板常用的保温材料，主要包括模塑聚苯板、挤塑聚苯板、硬泡聚氨酯板、酚醛树脂板，其技术要求依据相应产品标准规定。有机型保温防火复合板保温芯材的选择，在符合各自现行国家或行业产品标准的基础上，还应重点规定其力学性能和防火性能：力学性能，决定了保温防火复合板系统的力学安全性，由于复合板保温芯材面层将与面板材料复合，芯材自身受到较大的剪切力，因此应当具有较高的抗剪能力，可对垂直板面的抗拉强度进行规定；芯材的防火性能是提升保温防火复合板整体防火性能的基础，为提升复合板的防火性能，除对保温芯材的燃烧性能等级做出规定外，也对保温材料的氧指数和烟密度做出了规定。

4.1.4 本条明确了保温防火复合板用无机板的主要品种是纤维增强硅酸钙板、纤维水泥板、薄石材板及陶瓷薄板。对于有机型的保温防火装饰复合板，锚固件应固定于装饰面板上，因此其厚度通常不小于6mm，目的是保证复合板的力学性能，并可开槽安装连接件。

4.1.5 不同类型的保温防火复合板具有不同的规格尺寸。所遵循的原则是，建筑施工时操作方便，单块板材的重量不宜超过20kg，运输方便，符合建筑模数。对于有机型无饰面保温防火复合板，通常的规格尺寸是600mm×1200mm，无机型无饰面保温防火复合板，通常的规格尺寸为400mm×400mm或者400mm×600mm；对于保温防火装饰复合板，面积不宜超过1m²，通常长度为600mm、800mm、1200mm，宽度为600mm，800mm。

4.1.7 本条对保温防火装饰复合板的性能做出了规定，编制时主要参考了《保温装饰板外墙外保温系统材料》JG/T 287的相关规定。

4.1.9 无饰面保温防火复合板，主要用于薄抹灰系统中，其面板或面层主要起支撑（岩棉条）或防护保温材料（难燃有机保温材料）的作用，在保温工程中应与抹面胶浆等配套材料构成外保温系统，根据《外墙外保温系统应用技术规程》 JGJ 144的规定，保温系统各个层次间的拉伸粘接强度应不小于0.10MPa，因此，本条对无饰面保温防火复合板的面板或面层与保温材料之间的拉伸粘接强度做出了规定；此外，也对其耐冻融性能做出了规定，主要为保证非装饰保温防火复合板在保温工程应用之前的力学安全性。

4.2 保温系统配套材料及配件

4.2.1 该条规定了胶粘剂的要求，主要用于保温防火复合板的粘接施工，由于保温防火装饰复合板，直接通过粘接剂粘接到建筑基层上，因此，对粘接剂的粘接强度要求很高，胶粘剂的性能关键是与复合板的附着力，主要参考了《保温装饰板外墙外保温系统材料》JG/T 287的相关规定；而对于无饰面保温防火复合板，主要用于抹灰系统，在复合板的面板或面层上需进行二次防护处理，其性能指标主要参考了《外墙外保温系统应用技术规程》 JGJ 144的规定相关规定，测试方法借鉴了JG 149《膨胀聚苯板薄抹灰外墙外保温系统》6.5条款。

4.2.2 抹面胶浆主要应用于无饰面保温防火复合板外保温系统，本条规定了抹面胶浆的性能指标，主要借鉴了其他材料的保温系统用抹面胶浆的性能指标，因为当保温层完成施工后，其后续的施工和其他保温材料的保温系统基本等同，因此可以进行借鉴，测试方法借鉴了《外墙外保温用膨胀聚苯乙烯板抹面胶浆》JC/T 993的相关规定。

4.2.3 本条规定了玻纤网耐碱拉伸断裂强力和断裂强力保留率及断裂伸长率，对玻纤网的材料成分未做规定。其性能要求参考了ETAG 004 与JG 149-2003 。耐碱拉伸断裂强力和耐碱拉伸断裂强力保留率指标均符合建材行业标准《增强用玻璃纤维网布第2部分：聚合物基外墙外保温用玻璃纤维网布》JC 561.2-2006的要求。

4.2.4 用于固定保温防火复合板薄抹灰系统的锚栓应具有一定机械强度、耐久性且导热系数小，故采用金属与塑料复合的型式。为保障固定件的机械强度和耐久性符合要求，通常要求塑料钉和带圆盘的塑料膨胀套管采用聚酰胺、聚乙烯或聚丙烯制成，并不得使用回收的再生材料；而锚栓的金属螺钉应采用不锈钢材料制成或采用表面防腐处理。在粘锚保温防火装饰板外保温系统中，机械固定件主要起辅助固定作用，拉拔力要求应类同于薄抹灰外墙外保温系统。根据《保温装饰板外墙外保温系统材料》JG/T 287的规定，机械锚固件的抗拉承载力标准值为≥0.60KN，悬挂力≥0.10KN。

4.2.5 机械固定件的抗拉承载力是以C25混凝土为基材的指标值；在机械固定保温防火装饰复合板外保温系统中，由于机械锚固件要承受保温防火装饰复合板的重力载荷、风荷载及地震力等作用力，其抗拉承载力标准值《混凝土结构后锚固技术规程》JGJ 1045-2004的要求，以C25混凝土为基材的指标值应达到5.75kN。

4.3 保温防火复合板保温系统材料

4.3.1 此条涉及为满足建筑外墙外保温系统的基本规定和整体要求而需要对外墙外保温系统进行控制和检验项目的要求，性能要求和检验方法编制时主要参照了《外墙外保温工程技术规程》（JGJ 144）和《膨胀聚苯板薄抹灰外墙外保温系统》（JG 149）等标准，并结合保温防火复合板的实际应用情况而给出的。系统的抗风压性能、水密性和气密性应满足《建筑幕墙》GB/T 21086-2007的要求。

4.3.2 本条根据《保温装饰板外墙外保温系统材料》JG/T 287及外保温建筑结构设计制定。在保温防火装饰复合板外保温系统中，包含有两种种构造类型，分别是粘挂系统和机械固定系统，在粘挂系统中，对保温防火装饰复合板的固定方式是以粘为主，锚固为辅，锚固件的拉拔力标准值应符合表4.2.4的要求，因此，对于系统来说，规定单点锚固力不小于0.60kN；在机械固定保温防火装饰复合板外保温系统中，由于机械锚固件要承受保温防火装饰复合板的重力载荷、风荷载及地震力等作用力，其抗拉承载力标准值《混凝土结构后锚固技术规程》JGJ 1045-2004的要求，以C25混凝土为基材的指标值应达到5.75kN，为了系统的安全性，固定机械锚固系统饿单点锚固力达到5.75kN。

5 设 计

5.1 一般规定

5.1.1 保温防火复合板的设计要兼顾建筑节能与使用安全，既要使保温防火复合板的选择安全可靠、技术先进，亦要使其构成的保温系统安全可靠、技术先进。保温防火复合板用于建筑保温工程时，应选择适宜的保温构造形式和外保温系统，不得更改系统构造和组成材料。由于不同的保温芯材具有不同的保温性能，满足相同气候区域传热系数设计值时，其厚度有很大差异，当保温防火复合板具有较大厚度或较高的单位面积质量时，应当在系统构造上进行增强，提高整个系统的力学稳定性。

5.1.2 目前，保温防火复合板主要应用于外墙外保温工程、屋面保温工程以及架空楼板保温工程，对于外墙内保温工程的应用还较少，因此，本标准中尚未有列入。

5.1.3 本条设计要求根据《外墙外保温系统应用技术规程》JGJ 144制定，要求基层外表面温度高于0℃，目的是保证基层和胶粘剂不受冻融破坏。用三维温度场分析程序（STDA）计算表明，门窗框外侧洞口不做保温与做保温相比，外保温墙体平均传热系数增加最多可达70%以上。空调器托板、女儿墙以及阳台等热桥部位的传热损失也是相当大的。当外保温系统中采用金属固定件和承托件时，应考虑它们的热桥影响，需做修正。

5.1.4 有机型保温防火复合板保温系统需要采取防火构造措施，以满足系统的防火安全性，具体的设计应满足《建筑外墙保温防火隔离带技术规程》的规定。

5.1.6 本条设计要求根据《外墙外保温系统应用技术规程》JGJ 144制定，密封和防水构造设计包括变形缝的设置、变形缝的构造设计以及系统的起端和终端的包边等。

5.1.10 主体结构或围护结构必学承受保温防火复合板外墙外保温系统传递的各种作用的能力，主体结构及围护墙体设计时应充分加以考虑，保温防火复合板外墙外保温系统与围护墙体的连接与锚固必须可靠，其承载力应通过计算或试验予以确认，并应当有保险系数。复合板外墙外保温系统与基层墙体的粘接力或锚栓的锚固力应大于连接件本身的承载力。

5.1.13 目前，结构抗震设计的标准是小震下保持弹性，基本不产生损坏，因此，本条提出了采用弹性方法计算外保温系统及其与基层墙体的连接受力情况。

5.1.14～5.1.22 计算方法主要是参照了《建筑结构荷载规范》GB 50009、建筑抗震设计规范GB 50011相关内容制定。

5 设 计

5.1 一般规定

5.1.1 保温防火复合板的设计要兼顾建筑节能与使用安全，既要使保温防火复合板的选择安全可靠、技术先进，亦要使其构成的保温系统安全可靠、技术先进。保温防火复合板用于建筑保温工程时，应选择适宜的保温构造形式和外保温系统，不得更改系统构造和组成材料。由于不同的保温芯材具有不同的保温性能，满足相同气候区域传热系数设计值时，其厚度有很大差异，当保温防火复合板具有较大厚度或较高的单位面积质量时，应当在系统构造上进行增强，提高整个系统的力学稳定性。

5.1.2 目前，保温防火复合板主要应用于外墙外保温工程、屋面保温工程以及架空楼板保温工程，对于外墙内保温工程的应用还较少，因此，本标准中尚未有列入。

5.1.3 本条设计要求根据《外墙外保温系统应用技术规程》JGJ 144制定，要求基层外表面温度高于0℃，目的是保证基层和胶粘剂不受冻融破坏。用三维温度场分析程序（STDA）计算表明，门窗框外侧洞口不做保温与做保温相比，外保温墙体平均传热系数增加最多可达70%以上。空调器托板、女儿墙以及阳台等热桥部位的传热损失也是相当大的。当外保温系统中采用金属固定件和承托件时，应考虑它们的热桥影响，需做修正。

5.1.4 有机型保温防火复合板保温系统需要采取防火构造措施，以满足系统的防火安全性，具体的设计应满足《建筑外墙保温防火隔离带技术规程》的规定。

5.1.6 本条设计要求根据《外墙外保温系统应用技术规程》JGJ 144制定，密封和防水构造设计包括变形缝的设置、变形缝的构造设计以及系统的起端和终端的包边等。

5.1.10 主体结构或围护结构必学承受保温防火复合板外墙外保温系统传递的各种作用的能力，主体结构及围护墙体设计时应充分加以考虑，保温防火复合板外墙外保温系统与围护墙体的连接与锚固必须可靠，其承载力应通过计算或试验予以确认，并应当有保险系数。复合板外墙外保温系统与基层墙体的粘接力或锚栓的锚固力应大于连接件本身的承载力。

5.1.13 目前，结构抗震设计的标准是小震下保持弹性，基本不产生损坏，因此，本条提出了采用弹性方法计算外保温系统及其与基层墙体的连接受力情况。

5.1.14～5.1.22 计算方法主要是参照了《建筑结构荷载规范》GB 50009、建筑抗震设计规范GB 50011相关内容制定。

5.2 无饰面保温防火复合板外墙外保温工程

5.2.1 本条规定了无饰面保温防火复合板用于外墙外保温工程时的两种构造形式。目前，在非透明幕墙中，在基层墙体上通过粘贴保温板进行幕墙保温的应用技术日趋成熟，因此本条也纳入了非透明幕墙的内容。

5.2.2 保温防火复合板薄抹灰外墙保温系统饰面材料宜采用涂料、砂浆等柔性轻质材料，不宜采用面砖等重质材料。如确需使用面砖的，应结合工程实际，并保证保温板抗拉强度≥0.20MPa，制定专项技术方案和验收方案；该薄抹灰系统的保温防火复合板主要为以难燃性硬泡聚氨酯板、模塑聚苯板、挤塑聚苯板、酚醛树脂板为芯材，六面用一定厚度的水泥基聚合物砂浆进行包覆处理的复合板材，以及涂覆表面处理剂增强预处理的岩棉板；固定采用粘锚结合的固定方式，锚栓主要用于在不可预见的情况下对确保系统的安全性起一定的辅助作用。因此胶粘剂应承受系统全部荷载，不能因使用锚栓就放宽对粘结固定性能的要求。

5.2.3 非透明幕墙保温防火复合板系统的饰面层根据幕墙设计可选用不同的饰面材料。同样保温防火复合板的固定宜采用粘锚结合的固定方式。所使用的保温防火复合板与薄抹灰系统相同。

5.2.6 《混凝土结构工程施工质量验收规范》GB 50204和《砌体工程施工质量验收规范》GB 50203对墙面的垂直度与表面平整度允许偏差作出了规定，如表2所示：

表2 基层墙体平整度、垂直度允许偏差

5.2.8 本条对保温防火复合板与基层的连接方式作出要求。规定复合板与基层墙体间的设计粘贴面积不应小于被粘贴板面面积的50％和60％，能够保证施工过程中钻孔、挂网时不易损坏保温板，同时，也能更好的保证保温板的耐久性。

5.2.9 当仅考虑风荷载的作用力时，根据《建筑结构荷载规范》GB 20009，对保温防火复合板薄抹灰外墙外保温系统进行抗风荷载计算，可简要确定固定复合板材锚固钉（墙面与墙角处）的数量。风荷载设计值取风荷载标准值与抗风荷载安全系数Ｋ的乘积，抗风荷载安全系数Ｋ应不小于1.5；
1）风荷载标准值的计算如下：

ω_k＝β₁× β_gz× μ_S× μ_Z× ω_O，

其中：β₁——重现期修正系数，外保温系统使用年限25年时可取0.7；当外保温系统设计寿命与主体围护结构一致时，取1.0；
ω_k——风荷载标准值，(kN/m²)；
β_gz——高度z处的阵风系数，根据GB 20009-2001《建筑结构荷载规范》中表7.5.1取离地高度100米（插入法），地面粗糙度A类取值为1.46；B类取值为1.51；C类取值为1.60；D类取值为1.78
μ_S——风荷载体型系数，根据GB 50009-2001第7.3.3条规定，对墙面取－1.0，对墙角边取－1.8；
μ_Z——风压高度变化系数；根据GB 50009-2001中表7.2.1的取离地高度为100m（插入法），地面粗糙度A类取值为2.40；B类取值为2.09；C类取值为1.70；D类取值为1.27
ω_O——基本风压，(kN/m²)。
2），应按照《建筑结构荷载规范》GB 50009附录D.4中附表D.4给出的50年一遇的风压采用，但不得小于0.3kN/m²。对于高层建筑，以及对风荷载比较敏感的其他结构，基本风压应适当提高。其中计算参数的选择遵循以下原则：（1）单个锚固件的抗拉拔承载力设计值取锚固件的抗拉承载力标准值乘以0.5。锚固件的抗拉承载力标准值f按4.2.8取值，其他埋深的锚固件抗拉承载力标准值可根据法定检测单位的检测结果取值；（2）系统抗风荷载承载力应不小于风荷载设计值；则：锚固件的数量/m²＝Ｋβ₁×β_gz× μ_S× μ_Z× ω_O/f
由于墙角、边部位的体型系数通常大于墙面部分的体型系数，因此墙角部位的锚固件数量通常比墙面的要多，需加密处理。

5.2.10 本条对保温防火复合板的抹面及利用耐碱玻纤网布进行增强提出了具体要求。
1 抹面层的作用是对保温防火复合板材起到防护作用，同时利用内嵌耐碱玻纤网布增加防护层的整体性和抗裂性。抹面层的厚度设定，应满足整个系统的抗冲击性能，并能使锚固件尾部的塑料压盘充分埋压于抹面层中，避免系统使用过程中，出现塑料压盘的印痕，影响美观；同时从使用的安全性，抹面层不能过厚，过厚的抹面层将导致整个系统的重量增加，同时增加成本。由于非透明幕墙系统的抹面层仅起保温层的防护作用，不承担外部的抗冲击作用，因此，其厚度可控制到3～5mm。
2 无机型保温防火复合板，这里主要指岩棉（矿棉）类保温防火复合板，由于相对有机型的复合板自生的密度较大，保温性能较低，使得整个板材的厚度和重量较大，为能够提高系统的安全性，通常采用两层耐碱网格布进行增强。
5 门窗洞口四角处是应力集中的地方，此部位除了要附加增强网来提高抗裂能力外，采用整块保温板切割成型也是有效提高抗裂能力的措施之一。

5.2.11 勒脚部位易受雨水、空调冷凝水、屋顶排水的浸泡，对保温防火复合板的性能影响较大，因此本规程规定硅酸铝棉板保温系统与散水的间距应不小于200mm。

5.2.12～5.2.13 在勒脚、变形缝等系统工程施工收口部位应按照本规定进行翻包处理，主要是防止保温防火复合板边缘产生破损或开口，影响节能工程的整体质量，同时有利于后续的防水施工。

5.2.15 具有空腔构造的幕墙系统,由于室内外温差引起的压力差异，会造成气流运动形成烟囱效应。烟囱效应被认为是烟气竖向运动的主要原因，建筑的高度越高,烟囱效应越明显，一旦发生火灾，火焰将沿着空腔迅速蔓延，采用封堵的方式，可以消除这种效应，提高建筑的防火安全性。当采用岩棉或矿棉封堵缝隙时，其厚度不应小于100mm，并应填充密实。并应绕建筑物一周封闭成环。

5.2.16 非透明幕墙保温系统，由保温工程与幕墙工程组成，在幕墙工程部分，其构造做法和结构设计应符合《金属与石材幕墙工程技术规范》JGJ 133的相关规定。

5.3 保温防火复合板架空楼板保温工程

5.3.1 架空楼板保温通常采用聚苯板（EPS）或挤塑板（XPS）为保温层的建筑节能系统。该系统在欧美国家已沿用了30多年，具有非常成熟的实践经验。其做法为：在架空楼板顶板采用粘结砂浆，粘结EPS(XPS)板，外抹抹面砂浆中间铺贴抗碱玻纤布，表面刷涂料。该系统具有节能效果明显，抗裂效果好，施工简便，造价低廉的特性。由于保温防火复合板的防火性能优异，随着相关防火标准、法规的实施，越来越多的保温防火复合板被应用于架空楼板保温，其基本构造由保温防火复合板、粘结层、抹面层、饰面层等构成。

5.3.4 本条对保温防火复合板薄抹灰架空楼板保温系统的构造提出要求。考虑该保温系统是设置在楼板下顶面，其受自重和振动的影响更大，则规定了保温防火复合板与楼板基层间粘结面积不小于保温板面面积的60％，以保证保温系统的耐久性和可靠性。

5.4 保温防火装饰复合板外墙外保温工程

5.4.1 根据保温防火装饰复合板的产品类别和工程需求，保温防火装饰复合板外墙外保温系统可分为两种构造方式，其中粘锚构造方式，以粘为主，以锚为辅，在外墙外保温工程中被广泛应用；机械锚固方法是通过机械锚固力将保温防火装饰复合板固定于基层墙体，尽管对保温防火装饰复合板的力学性能要求较高，但由于对基层平整度的要求较低，施工便捷，因此，目前也被广泛应用。

5.4.2 粘锚自装饰保温防火复合板外墙外保温系统采取粘贴为主，锚固为辅的构造方式，其中锚固件必须固定于装饰复合板的面板，对于保温板本身就带有装饰层的复合板，例如带有釉面装饰层的发泡陶瓷保温板，锚固件可以固定于保温板本身；锚固件与装饰面层的结合方式，可以根据产品设计，采用面板侧边开槽、背栓连接或板面穿洞等多种连接方式。

5.4.3 机械锚固自装饰保温防火复合板外墙外保温系统是通过机械固定件将保温装饰一体化板固定于基层墙体上，根据是否采用龙骨，可分为有龙骨系统和无龙骨系统，对于有机型保温防火装饰复合板，锚固件应固定于装饰面板上或装饰面板的副框。

5.4.6 本条提出了系统对粘锚保温装饰系统基层墙体外侧设置水泥砂浆找平层的要求。基层墙体外侧设置水泥砂浆找平层不仅可提高墙面的平整度和垂直度，而且有利于防止外墙渗水。对于加气混凝土墙体，为提高墙体的防水性能以及增加与抹面层的粘接力，通常需要现在加气混凝土的表面刷界面剂。由于不同密度等级的加气混凝土砌块具有不同的力学性能，特别是自身的抗拉强度不同，通常用于粘锚结合系统的加气混凝土砌块，要求其密度等级不应小于B05级，强度等级不应小于A5.0级。

5.4.7 对于机械锚固系统，虽不存在粘贴的平整度问题，也要求对砌体（填充墙）部分设置水泥砂浆找平层，以利于提高墙面的平整度和垂直度，以及防止外墙渗水。

5.4.8 胶粘剂涂在保温防火复合板表面可保证可靠粘接。规定涂胶粘剂面积不得小于50％和60％，主要考虑了风荷载、安全系数以及现场施工的不确定性。

5.4.9 保温防火装饰复合板的锚固件锚入墙体的构造措施必需牢固、安全可靠。实际应用过程中应根据基层类别进行现场拉拔试验值，且试验结果应符合要求，之后进行锚固件个数等性能参数的确定。

5.4.14 为保证保温系统的完整性和对薄弱部位进行加强处理。

5.4.15 本条主要依据《建筑外墙保温防火隔离带技术规程》中对保温装饰复合板防火隔离带构造的相关规定制定。

5.5 保温防火复合板屋面保温工程

5.5.1 保温防火复合板作为坡屋面保温工程的保温层材料，在块瓦屋面工程中被广泛采用，根据《坡屋面工程技术规范》GB 50693-2011，本规程规定了两类屋面保温构造形式，其中的瓦材为包括烧结瓦、混凝土瓦等，屋面板可为钢筋混凝土板、木板或增强纤维板等。

5.5.2 保温防火复合板在平屋面保温系统中被广泛使用，根据保温层与防水层之间的相互位置，可分为倒置屋面和正置屋面，目前应用较多的为倒置屋面，所以本规程仅给出了保温防火复合板在平屋面倒置屋面保温工程的构造做法。其他构造做法可参见《屋面工程技术规程》GB 50345。

5.5.3 本条规定了保温层与防水层处于不同相对位置时，屋面构造层次的处理方法。当采用倒置式屋面时，可对防水层具有好的保护，而保温层处于外界环境中，因此需要做防护层，通常的防护层材料有块体材料、水泥砂浆及鹅卵石等。在倒置式屋面构造中，保温材料吸湿的几率大大提高，将影响其保温性能，因此，应当尽量选用有机型保温防火复合板，而对于选择无机型复合板时，应当做好排水、排气措施。

5.5.4 本条设计要求参照了《屋面工程技术规范》GB 50345的相关规定。保温隔热屋面设计，应根据建筑物的使用要求、屋面的结构形式、环境条件、防水处理方法、施工条件等因素确定。不同条件的建筑物要求不同，同样类型的建筑物在不同地区采用保温隔热方法将由很大区别。

6 施 工

6.1 一般规定

6.1.1 外保温工程施工前，基层墙体应验收合格，特别是墙体表面平整度应符合相关标准要求。

6.1.4 《建筑工程施工质量验收统一标准》GB 50300第3.0.1条规定，施工现场质量管理应有相应的施工技术标准。第3.0.2条规定，各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查。此外，专项施工方案中应包括施工阶段的防火组织与管理方面的内容和措施。

6.1.6 条文说明：施工中应进行过程控制，是控制工程质量的必要手段。由于工程施工通常具有承接性，后续工序将覆盖前续工序，例如基层表面处理工序、保温板的粘贴及锚固工序，墙体热桥处理、装饰复合板材板缝的嵌缝等，应当做好隐蔽工程记录，对于重点部位应留有图文影像资料。

6.1.9 本条文依据《外墙外保温工程技术规程》JGJ 144 相关条款制定，主要考虑了基层及环境温度对于水泥水化的影响，以及平均气温对聚合物砂浆中的成膜物质的成膜性质的影响。

6.1.10 本条文依据《外墙外保温工程技术规程》JGJ 144 相关条款制定，主要是保证系统在温湿变化、施工等不确定性情况下的结构安全性。

6.1.11 保温防火复合板与防火隔离带同属于外保温系统的组成部分，由于保温防火复合板的保温芯材与隔离带材料性能存在着差异，为防止两者界面部位出现裂缝等质量问题，两者之间应当柔性连接，同步施工，拼接尽量严密。

6.1.12 样板工程不仅可以直观地看到和评判其质量与工艺状况，还可以对材料、做法、效果等进行直接检查，并可以作为验收的参照实物标准，也是对作业人员技术交底过程。

6 施 工

6.1 一般规定

6.1.1 外保温工程施工前，基层墙体应验收合格，特别是墙体表面平整度应符合相关标准要求。

6.1.4 《建筑工程施工质量验收统一标准》GB 50300第3.0.1条规定，施工现场质量管理应有相应的施工技术标准。第3.0.2条规定，各工序应按施工技术标准进行质量控制，每道工序完成后，应进行检查。此外，专项施工方案中应包括施工阶段的防火组织与管理方面的内容和措施。

6.1.6 条文说明：施工中应进行过程控制，是控制工程质量的必要手段。由于工程施工通常具有承接性，后续工序将覆盖前续工序，例如基层表面处理工序、保温板的粘贴及锚固工序，墙体热桥处理、装饰复合板材板缝的嵌缝等，应当做好隐蔽工程记录，对于重点部位应留有图文影像资料。

6.1.9 本条文依据《外墙外保温工程技术规程》JGJ 144 相关条款制定，主要考虑了基层及环境温度对于水泥水化的影响，以及平均气温对聚合物砂浆中的成膜物质的成膜性质的影响。

6.1.10 本条文依据《外墙外保温工程技术规程》JGJ 144 相关条款制定，主要是保证系统在温湿变化、施工等不确定性情况下的结构安全性。

6.1.11 保温防火复合板与防火隔离带同属于外保温系统的组成部分，由于保温防火复合板的保温芯材与隔离带材料性能存在着差异，为防止两者界面部位出现裂缝等质量问题，两者之间应当柔性连接，同步施工，拼接尽量严密。

6.1.12 样板工程不仅可以直观地看到和评判其质量与工艺状况，还可以对材料、做法、效果等进行直接检查，并可以作为验收的参照实物标准，也是对作业人员技术交底过程。

6.2 无饰面保温防火复合板外墙及架空楼板保温工程

6.2.1 本条是对基层处理作出了具体规定。基层的可粘结性受表面清洁情况、所用材料、施工工艺等影响很大。

6.2.3 现场配制的材料由于现场施工条件的限制，其质量较难保证。本条规定主要是为防止现场配制的随意性，要求必须由专人按配合比配制，并在规定时间内用完。

6.2.4 保温防火复合板在粘贴过程中，应采取防止复合板下滑的措施。

6.3 粘锚保温防火装饰复合板外墙外保温工程

6.3.1 基层的平整度及抗拉强度，对保证保温防火装饰复合板的施工质量和使用安全具有重要意义，由于粘锚保温防火装饰复合板时，只能通过调整胶粘剂的厚度来控制板材的垂直度和平整度，但过厚的胶粘剂不但增加成本，而且增加了外墙体的负重，不利于系统的安全性，因此对基层墙体的垂直度和平整度提出了很高的要求，应当满足《建筑装饰装修工程质量验收规范》GB 50210规定；此外，对墙体界面处理是保证抹灰层不空鼓、开裂的重要措施。本条对界面处理作出具体要求。

6.3.4 保温防火装饰复合板在安装前，应当事先排列编号，安装时按照预先的排版。编号进行，并按照基准线以水平方向自下而上，沿水平方向铺设粘帖，粘接面积和板缝尺寸应当满足设计要求，通常粘接面积应大于50％（I型板）和60％（Ⅱ型板）。

6.3.6 板缝处理是保护保温防火装饰复合板外保温系统的关键技术措施，既要做到消除板缝的热桥，又要密封防水，所以必须认真对待。其中，硅酮密封胶的质量，对整个保温防火装饰复合板外墙外保温系统的美观性、防水性、耐久性等产生显著影响，因此，施工应由专业人员操作。同时，为避免损伤硅酮密封胶与板缝之间的粘接，使其渗入空气形成气泡，挤注硅酮密封胶后，应顺同一个方向立即进行胶缝的修刮平整，不可来回往复移动。

6.4 机械锚固保温防火装饰复合板外墙外保温工程

6.4.3 对龙骨系统的锚固件连接应当符合《金属与石材幕墙工程技术规范》JGJ 1331相关规定。

6.5 保温防火复合板屋面保温工程

6.5.3 保温防火复合板的铺设，需铺平垫稳且板间缝隙嵌填密实，防止保温防火复合板的滑动，导致防水层的破坏。

7 验 收

7.1 一般规定

7.1.2 本条说明保温防火复合板建筑外保温工程验收的顺序，这是国家标准《建筑节能工程施工质量验收规范》GB 50411 规定的节能保温工程质量验收的程序性要求。

7.1.4 本条规定保温防火复合板建筑外保温工程施工过程中应进行的隐蔽工程验收内容，以规范隐蔽工程验收。当施工中出现本条未列出的内容时，应在施工方案中对隐蔽工程验收内容加以补充。需要注意，本条要求隐蔽工程验收不仅应有详细的文字记录，还应有必要的图像资料

7.1.5 检验批的划定依据《建筑节能工程施工质量验收规范》GB 50411，《屋面工程质量验收规范》GB 50207制定。当分项工程的工程量较大，出现需要划分检验批时，检验批的划分可按本条规定进行。当情况较为特殊时，检验批的划分也可根据方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。

7 验 收

7.1 一般规定

7.1.2 本条说明保温防火复合板建筑外保温工程验收的顺序，这是国家标准《建筑节能工程施工质量验收规范》GB 50411 规定的节能保温工程质量验收的程序性要求。

7.1.4 本条规定保温防火复合板建筑外保温工程施工过程中应进行的隐蔽工程验收内容，以规范隐蔽工程验收。当施工中出现本条未列出的内容时，应在施工方案中对隐蔽工程验收内容加以补充。需要注意，本条要求隐蔽工程验收不仅应有详细的文字记录，还应有必要的图像资料

7.1.5 检验批的划定依据《建筑节能工程施工质量验收规范》GB 50411，《屋面工程质量验收规范》GB 50207制定。当分项工程的工程量较大，出现需要划分检验批时，检验批的划分可按本条规定进行。当情况较为特殊时，检验批的划分也可根据方便施工与验收的原则，由施工单位与监理（建设）单位共同商定。

7.2 无饰面保温防火复合板外墙及架空楼板保温工程

7.2 本节提出了无装饰保温防火复合板外墙及架空楼板外保温工程的主控项目和一般项目，主要是参照了《建筑节能工程施工质量验收规范》GB 50411，对墙体节能工程部分的相关规定。本节中“主控项目”部分对于保温防火复合板的要求，增加了垂直板面抗拉强度应当符合设计规定的条款，主要是因为在外保温系统中，保温材料的抗拉强度，是保证外保温系统安全性的重要指标之一；此外，参照《建筑装饰装修工程质量验收规范》GB 50210，对保温防火复合板的安装的允许偏差作出了规定，而由于外保温饰面效果多种多样，本节没有给出具体的数值要求。

7.4 保温防火复合板屋面保温工程

7.4 本节提出了无装饰保温防火复合板屋面保温工程的主控项目和一般项目，主要是参照了《建筑节能工程施工质量验收规范》GB 50411，对屋面节能工程部分的相关规定。
